申请日2017.12.27
公开(公告)日2018.08.17
IPC分类号E03F5/04; E03F5/06; E02D29/14
摘要
本实用新型主要公开了一种污水处理管网用井盖，其技术方案：包括井座和井盖板，所述井座上设有承接盘，所述承接盘活动连接所述井盖板，所述井盖板上设有透水孔，所述井座内分别设有限位环和过滤托盘，所述过滤托盘包括支撑顶环、导流斗和过滤板，所述导流斗连接所述支撑顶环与所述过滤板之间，所述过滤板上均匀分布有滤孔，所述支撑顶环上环绕分布有限位槽，所述限位环上环绕分布有限位块，所述限位块与所述限位槽相匹配;本实用新型结构简单，既能有效排水，又能拦截污物，且清理方便，避免了下水道的堵塞。
权利要求书

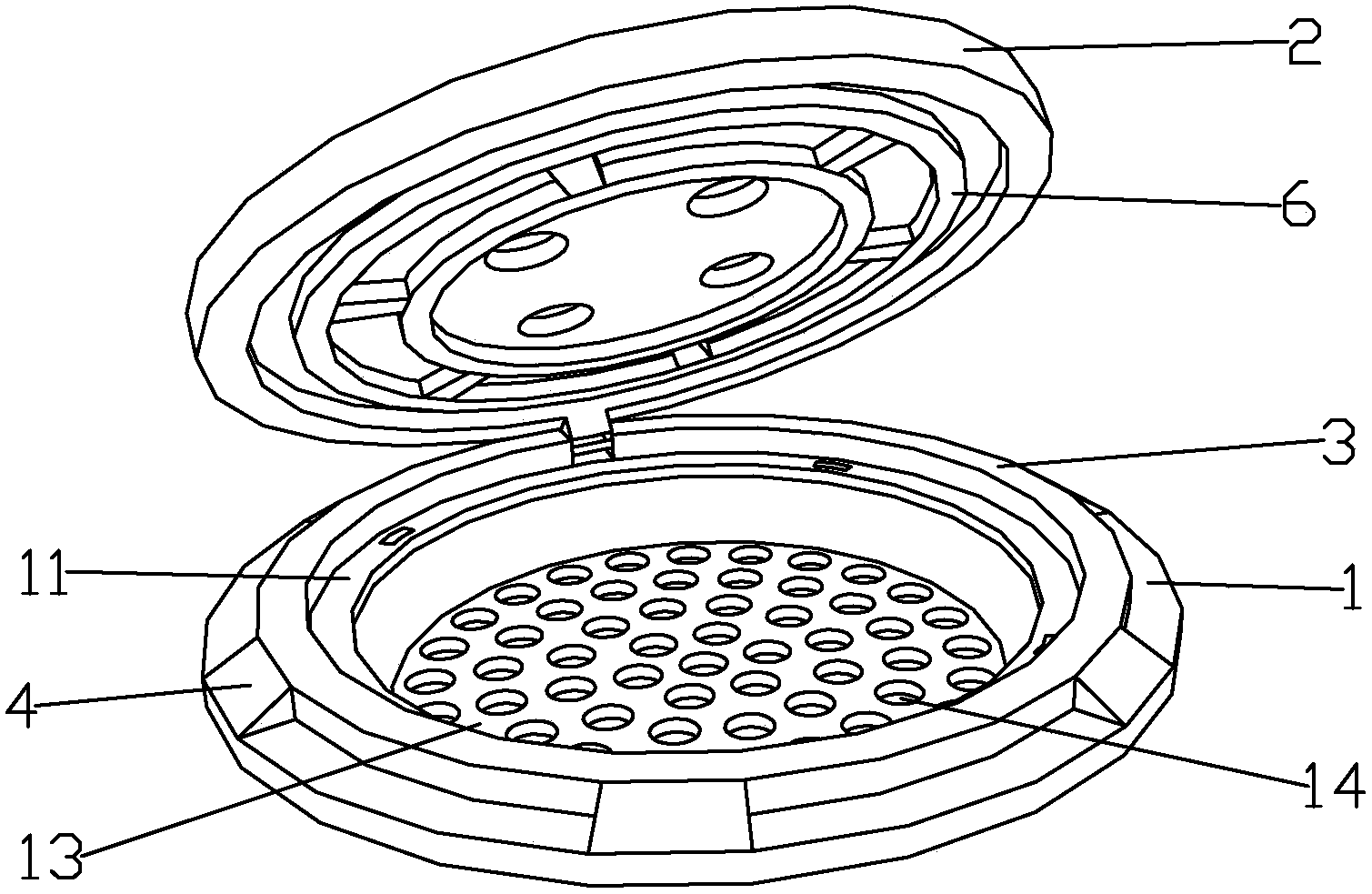

1.一种污水处理管网用井盖，包括井座(1)和井盖板(2)，所述井座(1)上设有承接盘(3)，所述承接盘(3)活动连接所述井盖板(2)，其特征在于：所述井盖板(2)上设有透水孔(8)，所述井座(1)内分别设有限位环(9)和过滤托盘(10)，所述过滤托盘(10)包括支撑顶环(11)、导流斗(12)和过滤板(13)，所述导流斗(12)连接所述支撑顶环(11)与所述过滤板(13)之间，所述过滤板(13)上均匀分布有滤孔(14)，所述支撑顶环(11)上环绕分布有限位槽(15)，所述限位环(9)上环绕分布有限位块(16)，所述限位块(16)与所述限位槽(15)相匹配。
2.根据权利要求1所述的一种污水处理管网用井盖，其特征在于：所述井盖板(2)的内表面上均匀分布有加强凸环(6)，所述加强凸环(6)的直径从外向内逐级递减。
3.根据权利要求2所述的一种污水处理管网用井盖，其特征在于：相邻所述加强凸环(6)之间设有加筋条(7)。
4.根据权利要求1所述的一种污水处理管网用井盖，其特征在于：所述井盖板(2)的外表面上环绕分布有凸点(5)。
5.根据权利要求1所述的一种污水处理管网用井盖，其特征在于：所述承接盘(3)与所述井座(1)之间设有加强片(4)。
6.根据权利要求5所述的一种污水处理管网用井盖，其特征在于：所述加强片(4)的截面呈三角形。
7.根据权利要求1所述的一种污水处理管网用井盖，其特征在于：所述导流斗(12)的倾斜角为120°～150°。
说明书
一种污水处理管网用井盖
技术领域
本实用新型涉及市政工程设施领域，特别是一种污水处理管网用井盖。
背景技术
在城市道路中，通常会设置多个下水道口，为了防止行人掉入到下水道内，通常会在井口位置设置井盖。车辆和行人需要在其上方通过，因此结构要求比较牢固。
井盖可用于污水的泄流，普通的井盖并没有污水过滤的功能，污水中的颗粒物或者硬块容易流入下水道内，造成下水道堵塞，难以维护，且行人掉入下水道内的物品也很难找回。
实用新型内容
针对现有技术存在的不足，本实用新型提供一种污水处理管网用井盖，结构简单，既能有效排水，又能拦截污物，且清理方便，避免了下水道的堵塞。
为了达到上述目的，本实用新型通过以下技术方案来实现：一种污水处理管网用井盖，包括井座和井盖板，所述井座上设有承接盘，所述承接盘活动连接所述井盖板，所述井盖板上设有透水孔，所述井座内分别设有限位环和过滤托盘，所述过滤托盘包括支撑顶环、导流斗和过滤板，所述导流斗连接所述支撑顶环与所述过滤板之间，所述过滤板上均匀分布有滤孔，所述支撑顶环上环绕分布有限位槽，所述限位环上环绕分布有限位块，所述限位块与所述限位槽相匹配。
本实用新型进一步设置为：所述井盖板的内表面上均匀分布有加强凸环，所述加强凸环的直径从外向内逐级递减。加强凸环的设置提高了井盖板的结构强度，使井盖板的受力得到分散，抗压性能、抗撞击性能提高，使用寿命长。
本实用新型进一步设置为：相邻所述加强凸环之间设有加筋条。通过加筋条提高相邻加强凸环之间的连接强度，加筋条对相邻加强凸环起到牵制作用，阻止加强凸环变形，稳定性增强，从而增强了井盖板的结构强度。
本实用新型进一步设置为：所述井盖板的外表面上环绕分布有凸点。凸点增加了井盖板表面的粗糙程度，一方面起到防滑效果，与井盖板接触不容易打滑，另一方面起到减速效果，车胎压在井盖板上被凸点减速，还增加了井盖板的结构强度。
本实用新型进一步设置为：所述承接盘与所述井座之间设有加强片。加强片的设置提高了承接盘与井座之间的连接强度，连成一体，承接盘不容易与井座分离，稳定性高。
本实用新型进一步设置为：所述加强片的截面呈三角形。三角形的加强片更加稳固、坚定和耐压，使用寿命长，且节省材料。
本实用新型进一步设置为：所述导流斗的倾斜角为120°～150°。导流斗对进入井座内的污水、雨水起到导流作用，使其顺着导流斗的斜面快速流向过滤板，提高了排水效率，且导流斗创造了一定的蓄水空间，污水、雨水暂时停留在这个空间内，防止排水不畅造成向地面外溢的现象。
本实用新型具有有益效果为：
所述井盖板上设有透水孔，地面上的污水、雨水经透水孔流入井座内，顺着导流斗的斜面快速下流，流经过滤板时，只能从滤孔通过，而污水、雨水中的大颗粒污物、硬块则无法通过，被阻截在过滤板上，从而避免这些大颗粒物堵塞下水道，过滤板也能托住行人掉落的物品，便于找回;过滤托盘与井座之间采用可拆卸的连接方式，安装简单，便于拆卸后清理污物，找回丢失物品，然后继续使用，经济效益高，安装时从上往下将支撑顶环上的限位槽对准限位环上的限位块卡入，支撑顶环被限位在限位环上，限位环将支撑顶环托住，实现限位固定。本实用新型结构简单，既能有效排水，又能拦截污物，且清理方便，避免了下水道的堵塞。
