申请日1992.01.30
公开(公告)日1992.08.12
IPC分类号C01B17/64
摘要
一种从废水中提取硫代硫酸钠的装置，它由吸硫釜、浓缩釜、结晶槽及吸气装置所组成，它能使苯酚生产厂排出的废水在本装置中与硫磺进行沸腾反应，经浓缩、结晶而制得成品硫代硫酸钠，除治理工业污水外，还可为生产厂每年创造60万元的利润。
権利要求書

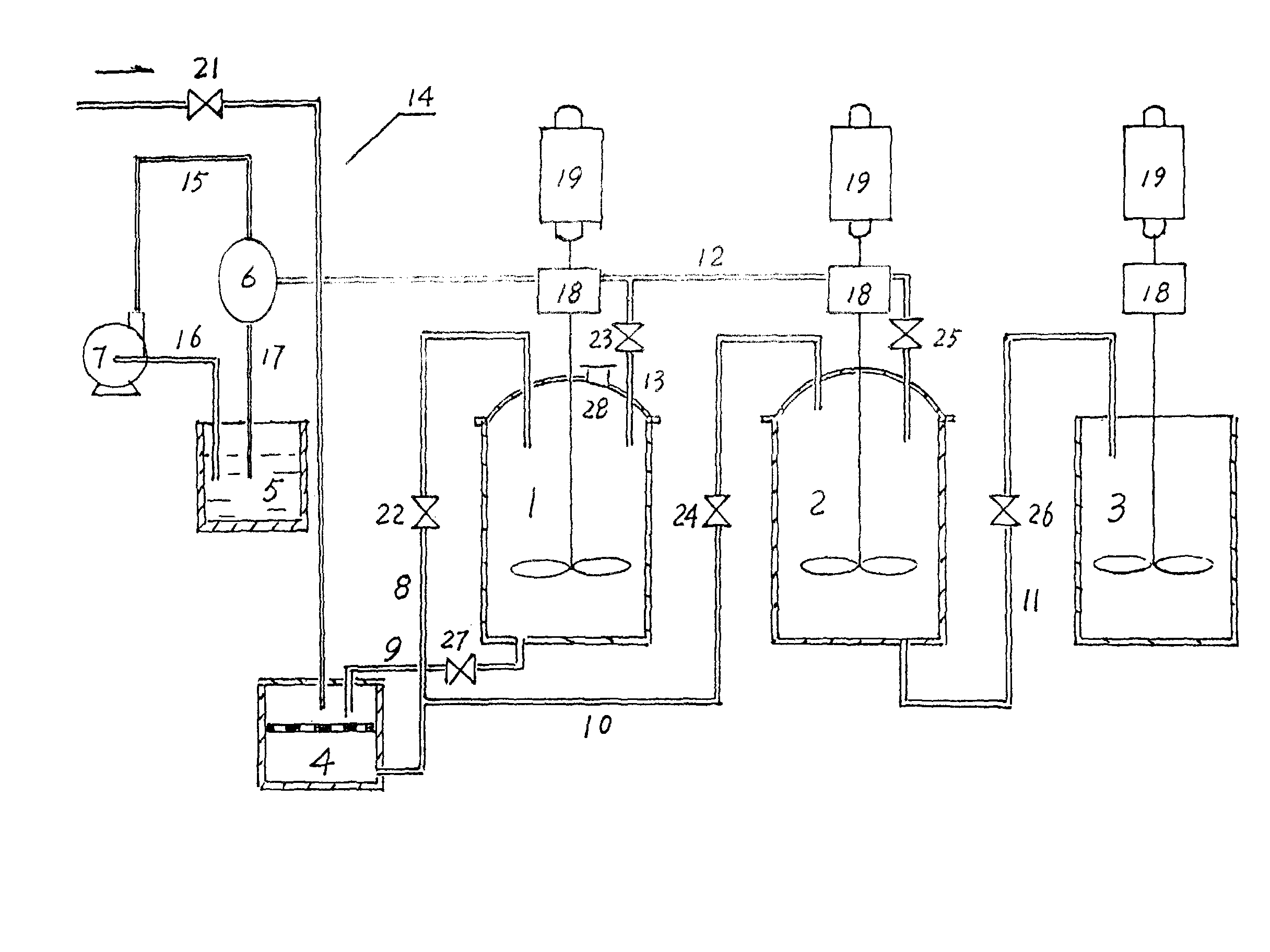

1、一种从废水中提取硫代硫酸钠的装置，其特征是，它由吸硫釜1、浓缩釜2、结晶槽3等组成，其中，含亚硫酸钠的废水经管8送入吸硫釜1内，吸硫釜1和浓缩釜2之间经管9和10连通在一起，浓缩釜2和结晶槽之间用管11连通在一起，在吸硫釜、浓缩釜和结晶槽内分别设置一搅拌机构，搅拌机构由电机19、减速机18和叶片组成，电机的高速旋转经减速机减速后变成叶片的低速旋转，在吸硫釜的顶盖上还设有一个加硫孔28，吸硫釜和浓缩釜经吸气管12与一个吸气装置连接在一起。
2、根据权利要求1所述的提取硫代硫酸钠的装置，其特征是，它还加入一个真空吸滤器4，吸滤器的上层经管14流入待反应的废水，它还通过管9与吸硫釜1连通在一起，吸滤器的下层经管8和10分别与吸硫釜和浓缩釜2连通在一起。
3、根据权利要求2所述的提取硫代硫酸钠的装置，其特征是，在管14、管8、管9、管10、管12、管13、管11中分别加入阀门21、22、27、24、25、23及阀门26。
4、根据权利要求3所述的提取硫代硫酸钠的装置，其特征是，所述吸气装置由水力喷射泵6、水泵7及水池5组成，其中，水力喷射泵6经管15与水泵7、水力喷射泵6经管17和水池5、水力喷射泵6与吸气管12分别连通在一起。
说明书
本实用新型涉及一种从硫磺酸化法生产苯酚的工业废水中提取硫代硫酸钠的装置，属化工制备技术领域。
利用硫磺酸化法生产工业苯酚所排出的废水中，含有较多的亚硫酸钠。亚硫酸钠是一种重要的化工原料，它易溶于水，在苯酚废水中是以溶液状态存在的。每生产一吨苯酚约产生这种废水0.5吨。一个年产几千吨苯酚的工厂，每年将排放这种废水数百吨。如果将其排掉，将白白浪费，甚为可惜。
本实用新型的目的是设计一种回收装置，它能将废水中的亚硫酸钠用作生产硫代硫酸钠的原料，从而清除废水中的亚硫酸钠，制造出合格的硫代硫酸钠。
本实用新型的目的是通过如下方式实现的：以硫磺为原料加入废水中进行沸腾反应，再经浓缩、结晶制得硫代硫酸钠。由此而设计的提取装置包括吸硫釜、浓缩釜、结晶槽等部分，以下将结合附图对本实用新型作进一步详述。
