申请日2017.12.27
公开(公告)日2018.08.14
IPC分类号B65D6/16
摘要
本实用新型涉及一种双层结构的折叠式污水收集箱，主要包括：折叠式污水收集箱框架、软质防水材料内壳，其特征在于，折叠的污水收集箱框架展开后，将形状匹配的软质防水材料内壳在污水收集箱框架内展开固定，形成双层结构的污水收集箱，软质防水材料内壳至少有一个排水口;所述的收缩折叠式污水收集箱框架可以是实壁，也可以是栅格或者镂空的框架。本实用新型可作为污水收集箱供洗车店的回收污水用，也可作为工地城乡结合带的车辆清洗配套设备使用，收缩后可车载运输，重复使用，还可作为移动洗车的辅助设备，降低环境污染，节约成本。
权利要求书
1.一种双层结构的折叠式污水收集箱，主要包括：折叠式污水收集箱框架、软质防水材料内壳，其特征是：折叠式污水收集箱框架展开后，将形状匹配的软质防水材料内壳在污水收集箱框架内展开固定，即形成双层结构的污水收集箱，软质防水材料内壳至少有一个排水口;所述的折叠式污水收集箱框架可以是实壁的，也可以是栅格或镂空的框架。
2.由权利要求1所述的污水收集箱，其特征是：污水收集箱框架可以是底部可折叠呈连续的M形或W形的箱体框架，也可以是侧壁可折叠呈连续的M形或W形的箱体框架，也可以是多方向多层拉开的抽屉式箱体框架;
还可以是两个或两个以上箱体框架组合而成，分为主箱体框架与侧箱体框架，侧箱体框架从主箱体框架中抽屉式拉开;其中所述的抽屉式拉开可以是单层单方向的抽屉式拉开，也可以是单层多方向的抽屉式拉开，还可以是多层单方向的抽屉式拉开，还可以是多层多方向的抽屉式拉开;
所述的单层单方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架分别从单个主箱体框架的同一侧拉开，主箱体框架可以翻转扣合折叠;
所述的单层多方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架分别从单个主箱体框架的两侧拉开，主箱体框架可以翻转扣合折叠;
所述的多层单方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架从主箱体框架的同一侧，多个侧箱体框架由低到高连续分层的抽屉式拉开，主箱体框架可以翻转扣合折叠;
所述的多层多方向的抽屉式拉开，指的是只有一个主箱体框架，多个侧箱体框架往多个方向由低到高分层的抽屉式拉开，各侧箱体框架均可以收拢在主箱体框架周边。
3.由权利要求2所述的污水收集箱，其特征是：污水收集箱框架可拉开的框架外侧底部有支撑或者装有脚轮，脚轮可在地面或者轨道上滚动。
4.由权利要求1所述的污水收集箱，其特征是：污水收集箱内至少有一根喷水管，喷水管上有多个向上喷头;所述的污水收集箱内的喷水管可以是固定位置的，也可以是移动的。
5.由权利要求1所述的污水收集箱，其特征是：污水收集箱内可以放置形状匹配的固定或活动的支撑架。
6.由权利要求1所述的污水收集箱，其特征是：与污水收集箱框架匹配的软质防水材料内壳有一个或多个排水口，位于不同箱体框架中的底部排水口可以互相连通，整个内壳至少有一个对外的排水口。
7.由权利要求1所述的污水收集箱，其特征是：污水收集箱的底部可折叠呈连续的M形或W形的箱体框架或侧壁可折叠呈连续的M形或W形的箱体框架，可以是一个，也可以是多个互相勾合层叠的。
说明书
一种双层结构的折叠式污水收集箱
技术领域
本实用新型涉及一种污水收集箱，尤其是一种折叠式污水收集箱，属于汽车清洗服务领域。
背景技术
在乡村进入市镇，或者城市施工地段，车辆会将大量的泥土带入水泥或柏油路段造成污染。市政管理要求车辆清洗底部降低污染，清洗方式通常是用水管冲洗车辆，不仅浪费水资源且污水横流损坏路面。另外按城市环保及节约用水要求，各洗车店要对洗车废水回收循环利用，很多洗车店因无污水处理系统，需停业开挖地面，重修蓄水槽及安装污水处理系统投入较大，很多洗车店不愿执行。
发明内容
本实用新型涉及一种双层结构的折叠式污水收集箱，以低成本解决上述问题，也可作为移动洗车的辅助装置使用。
本实用新型涉及一种双层结构的折叠式污水收集箱，主要包括：折叠式污水收集箱框架与软质防水材料内壳构成，其特征在于，折叠的污水收集箱框架展开固定后，将形状匹配的软质防水材料内壳展开，铺设于污水收集箱框架之上，即构成整个双层结构的污水收集箱，软质防水材料内壳至少有一个排水口;所述的收缩折叠式的污水收集箱框架可以是实壁的，也可以是栅格或者镂空的框架。
污水收集箱框架可以是底部可折叠呈连续的M形或W形的箱体框架，也可以是侧壁可折叠呈连续的M形或W形的箱体框架，可以是一个，也可以是多个互相勾合层叠，拉开后用多根撑杆固定成更大的箱体框架;收缩折叠时体积更小。

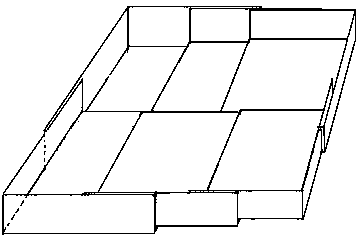

污水收集箱也可以是两个或两个以上箱体框架组合而成，分为主箱体框架与侧箱体框架，侧箱体框架从主箱体框架中抽屉式拉开;所述的抽屉式拉开可以是单层单方向的抽屉式拉开，也可以是单层多方向的抽屉式拉开，还可以是多层单方向的抽屉式拉开，还可以是多层多方向的抽屉式拉开。
所述的单层单方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架分别从单个主箱体框架的同一侧拉开，主箱体框架可以翻转扣合折叠。
所述的单层多方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架分别从单个主箱体框架的两侧拉开，主箱体框架可以翻转扣合折叠。
所述的多层单方向的抽屉式拉开，指的是多个主箱体框架可动连接成主箱体框架组，一个或多个侧箱体框架从主箱体框架的同一侧，多个侧箱体框架由低到高连续分层地抽屉式拉开，主箱体框架可以翻转扣合折叠。
所述的多层多方向的抽屉式拉开，指的是只有一个主箱体框架，多个侧箱体框架往多个方向由低到高分层地抽屉式拉开，各侧箱体框架均可以收拢在主箱体框架周边。
污水收集箱可拉开的框架外侧底部装有脚轮，脚轮可在地面或者轨道上滚动。
所述的污水收集箱内至少有一根喷水管，喷水管上有多个向上喷头;所述的污水收集箱内的喷水管可以是固定位置的，也可以是移动的。
所述的污水收集箱内可以放置形状匹配的固定或活动的支撑架。
所述的软质防水材料内壳至少有一个排水口，多个箱体框架内壳的底部的排水口可以互相连通。
本实用新型的有益效果是：可作为洗车店清洗车辆的污水收集箱使用，也可作为工地或城乡结合带的车辆清洗配套设备使用，降低环境污染，节约成本，双层结构的收缩折叠式污水收集箱不仅可满足各种污水收集箱的使用需要，且可以减轻自重降低成本，收缩后的体积小，方便运输，可作为移动洗车服务的污水回收的重要配套设备使用。
