申请日1992.01.21
公开(公告)日1992.07.22
IPC分类号E03D1/26
摘要
本实用新型涉及一种利用洗涤废水冲洗便池的冲洗水箱，它包括蓄水箱、阀门和管道，蓄水箱安装在水池下方，通过阀门和管道与便池连通，蓄水箱上部设有溢流口，漂浮在水面上的油脂可通过溢流口流入下水道。其优点是结构简单、安装方便、节约用水。
権利要求書
1、一种废水利用冲洗水箱，包括蓄水箱1、阀门2和管道3，其特征在于所述的蓄水箱1安装在洗涤水池下方，蓄水箱1通过阀门2和管道3与便池连通，蓄水箱1上部有一溢流口。

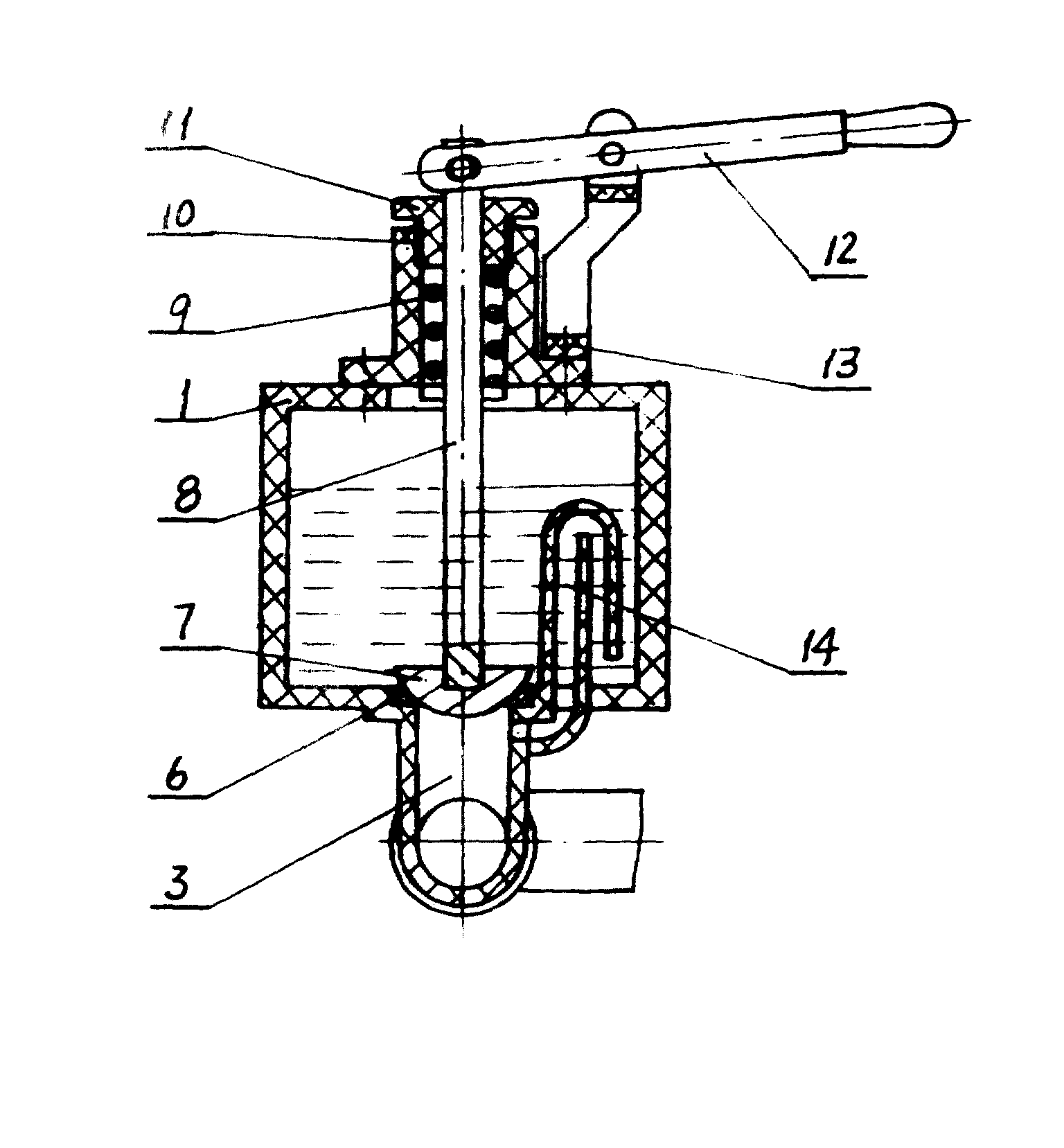

2、根据权利要求1所述的废水利用冲洗水箱，其特征在于所述的蓄水箱1一部分在水池4下方，一部分在厕所内，蓄水箱1的出水口在厕所内，出水口处装有由阀碗7、阀杆8、弹簧9、压盖座10、压盖11、压柄12和压柄座13组成的杠杆式阀门2，阀杆8一端与阀碗7固定，另一端与压柄12铰接，压盖11将弹簧9压在阀杆8上，使阀碗7将蓄水箱1的出水口封死，出水口处装有密封垫6。
3、根据权利要求1所述的废水利用冲洗水箱，其特征在于所述的阀门2为脚踏阀门。
4、根据权利要求1所述的废水利用冲洗水箱，其特征在于所述的蓄水箱1内设置有虹吸管14，虹吸管14一端在蓄水箱1内，一端与阀门2和便池之间的管道3连通。
说明书
本实用新型涉及一种家庭中利用洗涤废水冲洗便池的冲洗水箱。
便池一般是用净水冲洗，而且一次用水量固定，在水资源短缺的情况下，是一种极大的浪费。
本实用新型的目的在于提供一种利用洗涤废水冲洗便池的废水利用冲洗水箱。
本实用新型的废水利用冲洗水箱由蓄水箱、阀门和管道组成，其特征在于所述的蓄水箱安装在水池下面，蓄水箱通过阀门和管道与便池连通，蓄水箱上部有一溢流口。洗涤后的污水经水池出水口的隔网过滤后流入蓄水箱，打开阀门，箱内积水即可冲入便池。蓄水箱内水满时，多余的水可通过水箱上部的溢流口流出，水中所含的油脂一般都飘浮在水面上，也可由溢流口流出，而不冲入便池。
