申请日2017.12.27
公开(公告)日2018.08.17
IPC分类号C02F9/10; C02F11/12; C02F103/18
摘要
本实用新型属于属于工业废水处理技术领域，公开了一种脱硫废水全烟气法零排放处理系统，包括预处理软化单元、低温浓缩单元和烟道蒸发单元，预处理软化单元与所述低温浓缩单元连通，低温浓缩单元和烟道蒸发单元连通，预处理软化单元和低温浓缩单元均与电厂空气预热器的后端连通，所述预处理软化单元利用引自低温烟气中的二氧化碳，所述低温浓缩单元利用引自低温烟气中的烟气余热，烟道蒸发单元与电厂空气预热器的前端连通，所述烟道蒸发单元利用引自高温烟气的热量。本实用新型提供的脱硫废水全烟气法零排放处理系统，能够充分利用烟气的余热和烟气中二氧化碳对脱硫废水进行处理，实现排放气体资源化和能量回收，降低投资成本和运行消耗，具有较高的实用价值。

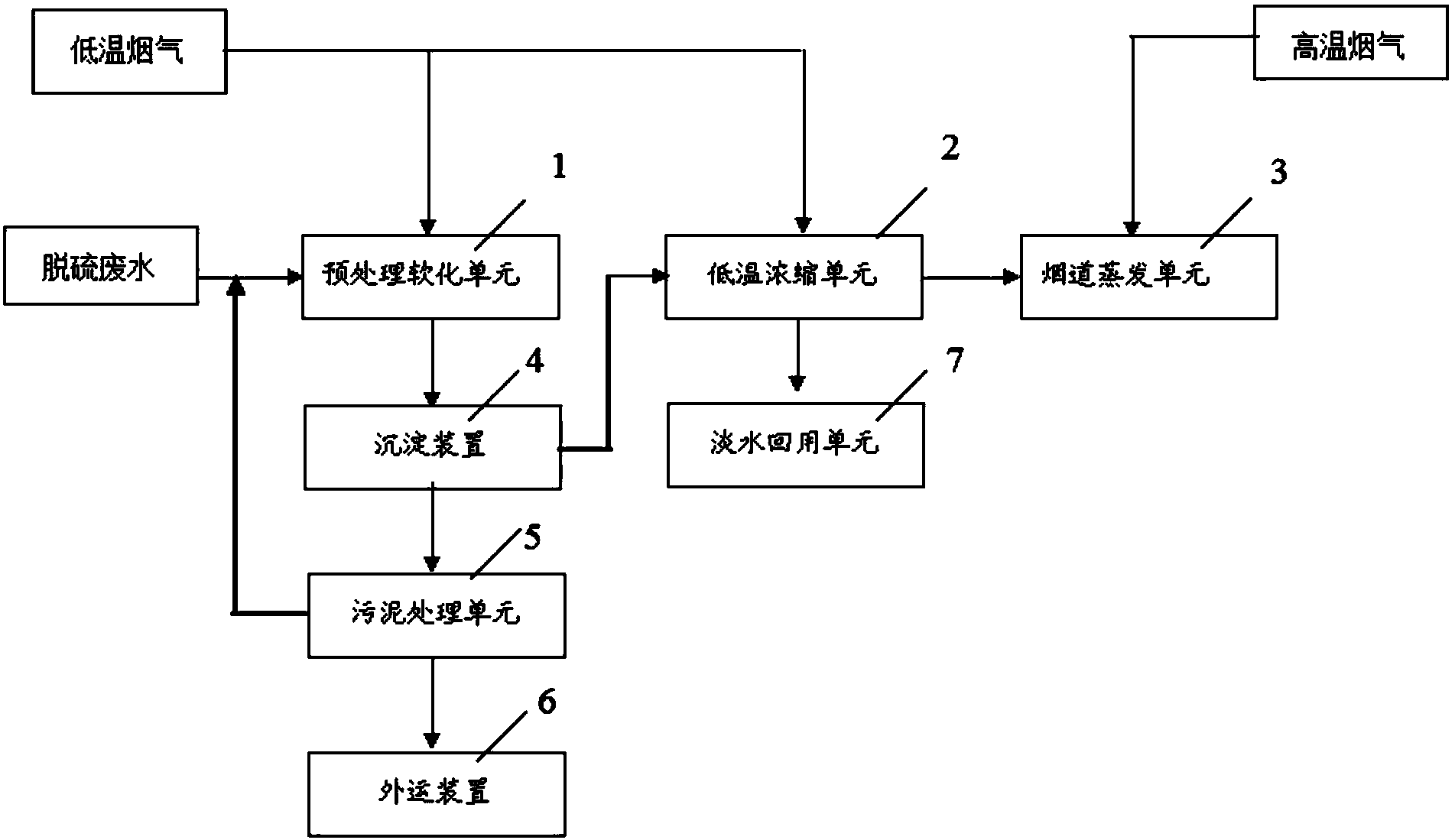

1.一种脱硫废水全烟气法零排放处理系统，其特征在于：包括预处理软化单元(1)、低温浓缩单元(2)和烟道蒸发单元(3)，所述预处理软化单元(1)与所述低温浓缩单元(2)连通，所述低温浓缩单元(2)和所述烟道蒸发单元(3)连通，所述预处理软化单元(1)和所述低温浓缩单元(2)均与电厂空气预热器的后端连通，所述预处理软化单元(1)利用引自低温烟气中的二氧化碳，所述低温浓缩单元(2)利用引自低温烟气中的烟气余热，所述烟道蒸发单元(3)与所述电厂空气预热器的前端连通，所述烟道蒸发单元(3)利用引自高温烟气的热量。
2.根据权利要求1所述的脱硫废水全烟气法零排放处理系统，其特征在于：还包括沉淀装置(4)和污泥处理单元(5)，所述沉淀装置(4)与所述预处理软化单元(1)连通，所述污泥处理单元(5)与所述沉淀装置(4)连通。
3.根据权利要求2所述的脱硫废水全烟气法零排放处理系统，其特征在于：所述沉淀装置(4)为澄清池，分离出水和污泥，所述沉淀装置(4)分离出的污泥进入所述污泥处理单元(5)进行处理，所述沉淀装置(4)与所述低温浓缩单元(2)连通，所述沉淀装置(4)分离出的水通过管道进入到所述低温浓缩单元(2)。
4.根据权利要求3所述的脱硫废水全烟气法零排放处理系统，其特征在于：所述污泥处理单元(5)包括脱水装置，所述脱水装置为板框压滤机。
5.根据权利要求4所述的脱硫废水全烟气法零排放处理系统，其特征在于：还设置有外运装置(6)，所述板框压滤机与所述外运装置(6)连通，所述板框压滤机分离的滤液经过管道返回所述预处理软化单元(1)，所述板框压滤机分离的泥饼经过所述外运装置(6)外运。
6.根据权利要求5所述的脱硫废水全烟气法零排放处理系统，其特征在于：还设置有淡水回用单元(7)，所述低温浓缩单元(2)与所述淡水回用单元(7)连通。
说明书
一种脱硫废水全烟气法零排放处理系统
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种脱硫废水全烟气法零排放处理系统。
背景技术
脱硫废水作为电厂终端废水，是电厂水系统内水质最复杂、污染最严重的废水。随着近年来环保意识的提升以及国家对于工业水排放和处理要求的逐渐提高，脱硫废水处理尤其是零排放处理已愈发受到相关技术领域的重视。
对于脱硫废水，传统的废水处理工艺一般采用中和、沉淀、絮凝、澄清等技术，但仍面临排水存在高盐量、高腐蚀性等弊端的问题，是一种工业高盐废水，已逐渐不符合环保趋势及《水污染行动计划》等政策要求。鉴于此，在传统处理工艺的基础上，提出了“传统工艺+余热蒸发干燥、结晶”的零排放处理工艺，并在《火电厂污染防治技术政策》和《火电厂污染防治最佳可行性技术指南》中做了要求。
从已有的工业实践来看，脱硫废水零排放处理技术已取得了一定的成果和经验，但总体来看，脱硫废水零排放处理技术仍处于研究探讨阶段，主要问题在于投资和运行成本较高，限制了脱硫废水零排放技术的推广和应用。因此，如何解决脱硫废水处理工艺成本高、投资多的问题，是本领域技术人员亟待解决的问题。
实用新型内容
为解决以上技术问题，本实用新型提供一种脱硫废水全烟气法零排放处理系统，能够充分利用烟气的余热和烟气中二氧化碳对脱硫废水进行处理，实现排放气体资源化和能量回收，降低投资成本和运行消耗，具有较高的实用价值。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供一种脱硫废水全烟气法零排放处理系统，包括预处理软化单元、低温浓缩单元和烟道蒸发单元，预处理软化单元与所述低温浓缩单元连通，低温浓缩单元和烟道蒸发单元连通，预处理软化单元和低温浓缩单元均与电厂空气预热器的后端连通，所述预处理软化单元利用引自低温烟气中的二氧化碳，所述低温浓缩单元利用引自低温烟气中的烟气余热，烟道蒸发单元与电厂空气预热器的前端连通，所述烟道蒸发单元利用引自高温烟气的热量。
可选的，还包括沉淀装置和污泥处理单元，所述沉淀装置与所述预处理软化单元连通，所述污泥处理单元与所述沉淀装置连通。
可选的，所述沉淀装置为澄清池，分离出水和污泥，所述沉淀装置分离出的污泥进入所述污泥处理单元进行处理，所述沉淀装置与所述低温浓缩单元连通，所述沉淀装置分离出的水通过管道进入到所述低温浓缩单元。
可选的，所述污泥处理单元包括脱水装置，所述脱水装置为板框压滤机。
可选的，还设置有外运装置，所述板框压滤机与所述外运装置连通，所述板框压滤机分离的滤液经过管道返回所述预处理软化单元，所述板框压滤机分离的泥饼经过所述外运装置外运。
可选的，还设置有淡水回用单元，所述低温浓缩单元与所述淡水回用单元连通。
本实用新型相对于现有技术取得了以下技术效果：
1、本实用新型提供的硫废水全烟气法零排放处理系统，能够充分利用烟气的余热和烟气中二氧化碳对脱硫废水进行处理，实现排放气体资源化和能量回收，降低投资成本和运行消耗，具有较高的实用价值。
2、本实用新型的脱硫废水全烟气法零排放处理系统，设置有沉淀装置、外污泥处理单元、外运装置和淡水回用装置，能够充分对废水中的有用成分进行回收或者处置，充分满足环保需求，有效解决现有湿法脱硫工艺排水零污染效果差、环保要求不达标的问题。
