申请日1992.04.15
公开(公告)日1992.10.07
IPC分类号C02F1/62
摘要
本实用新型涉及一种含铬工业废水处理装置，也可用于处理含其它重金属离子的工业废水。该装置包括组装在搅拌装置的反应罐和真空过滤装置，其中真空过滤装置是由真空水箱和安装在真空水箱上方的过滤器构成，过滤器利用连通器与反应罐相接通，过滤器中的筛板上设有滤布。它不仅可直接处理各种浓度、不同流量的含铬工业废水，而且很容易将胶体沉淀物与净化水分离，从而提高过滤速度和净化效率。
権利要求書
1、一种处理含铬工业废水装置，包括组装有搅拌装置的反应罐和真空过滤装置，其特征是真空过滤装置是由真空水箱和安装在真空水箱上方的过滤器构成，过滤器利用连通器与反应罐相接通，过滤器中的筛板上设有滤布。
2、根据权利要求1所述的装置，其特征是反应罐侧壁上设有视镜。
说明书
本实用新型涉及一种含铬工业废水处理装置，也可用于处理含其它重金属离子的工业废水。
本发明者曾针对现有用于电镀、皮革、冶金、化工、印染等行业的工业废水处理装置存在的处理工艺复杂、操作麻烦、耗能多，对于大流量高浓度的废水不能处理等问题，设计出一种采用吸附还原沉淀法对含铬工业废水进行处理的装置(专利申请号：91222325.1)它可直接处理各种浓度、不同流量的含铬工业废水。可以克服现有技术中存在的问题。但是，由于该装置采用依次组装在一起的外罐体、孔状内罐体、尼龙筛网及滤网构成反应罐，在处理过程中往反应罐中投除铬剂时，易使滤网损坏，造成漏滤现象，所以影响净化效果。同时反应后的胶体沉淀物不容易与水分离，降低其过滤速度和效率。
本实用新型的目的是提供一种改进的含铬工业废水处理装置，它不仅可直接处理各种浓度、不同流量的含铬工业废水，而且很容易将胶体沉淀物与净化水分离，从而提高过滤速度和净化效率。
本实用新型的目的是这样实现的：该装置包括组装有搅拌装置的反应罐和真空过滤装置，其中真空过滤装置是由真空水箱和安装在真空水箱上方的过滤器构成，过滤器利用连通器与反应罐相接通，过滤器中的筛板上设有滤布。
由于本实用新型的真空过滤装置设置在反应罐外，通过连通器与反应罐相接通，所以可以有效地克服现有技术中容易发生的漏滤现象，提高净化效果。装有滤布的过滤器直接安装在真空水箱上， 可提高过滤速度和净化效率。滤布不易损坏，维修、更换方便，可降低维修费用和减轻维修工作量。反应罐结构更加简单，明显减少制造成本，因此，本实用新型更易推广应用。

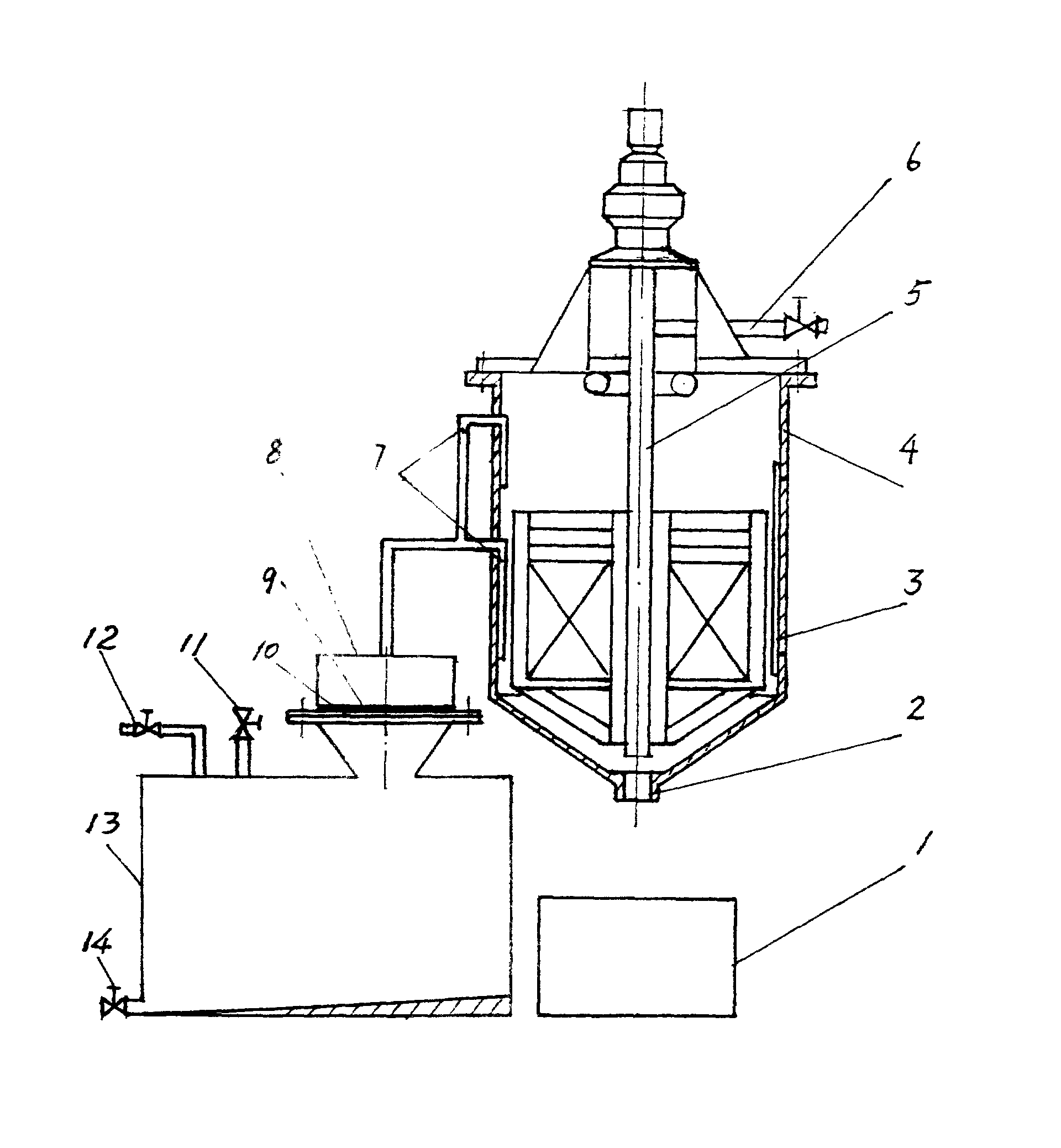

以下结合附图对本实用新型作进一步描述。
