申请日1990.03.12
公开(公告)日1990.11.07
IPC分类号E03C1/12
摘要
一种用废水冲刷便池的装置，其是由接水箱(2)和与接水箱(2)连通的密封气水箱(10)以及与密封气水箱(10)连通的水射器(7)组成。在接水箱(2)上装有一次过滤器(5)和二次过滤器(3)及溢流管(4)和放水塞(1);在密封气水箱(10)内装有一凹形隔膜(16);底部装有一单向阀(11);密封气水箱(10)外装有一废水贮存箱(14)。利用水射器产生真空的原理，使用自来水时同时自动提高废水水位高度，冲刷便池。不用任何额外动力装置，节约水源和电能。
権利要求書
1、一种用废水冲刷便池的装置，其特征是由接水箱(2)和与接水箱(2)连通的密封气水箱(10)以及与密封气水箱(10)连通的水射器(7)组成。
2、按照权利要求1所述的一种用废水冲刷便池的装置，其特征是接水箱(2)上装有一次过滤器(5)和二次过滤器(3)，以及溢流管(4)和放水塞(1)。
3、按照权利要求1或2所述的一种用废水冲刷便池的装置，其特征是密封气水箱(10)内部装有一凹形隔膜(16)，底部装有一单向阀(11)。
4、按照权利要求3所述的一种用废水冲刷便池的装置，其特征是密封气水箱(10)的外围装有一废水贮存箱(14)。
5、按照权利要求1或2所述的一种用废水冲刷便池的装置，其特征是放水塞(1)与溢流管(4)相连通。
6、按照权利要求3所述的一种废水冲刷便池的装置，其特征是凹形隔膜是由塑料、橡胶等类似不透气、不透水物质制成。
7、按照权利要求1所述的一种用废水冲刷便池的装置，其特征是水射器(7)可装于自来水阀门(9)的出水口或与阀门(9)做成一体;也可以装于阀门(9)与主供水管道之间的进水管路上。
说明书
本实用新型涉及一种用废水冲刷便池的装置。
本实用新型属于废水回收利用装置与器材技术领域。
《给水排水设计手册》第10册《器材与装置》介绍了水射器、洗手盆、阀门和几种废水处理装置，另外还有在厕所设置废水箱，将废水倒入箱中备用，不能自动提高水位。或将顶层楼的废水用于下一层楼冲厕所，这需改造下水道系统。
本实用新型的目的是针对现有技术之不足而提供的一种利用自来水本身具有的能量做动力自动回收废水冲刷便池的装置。

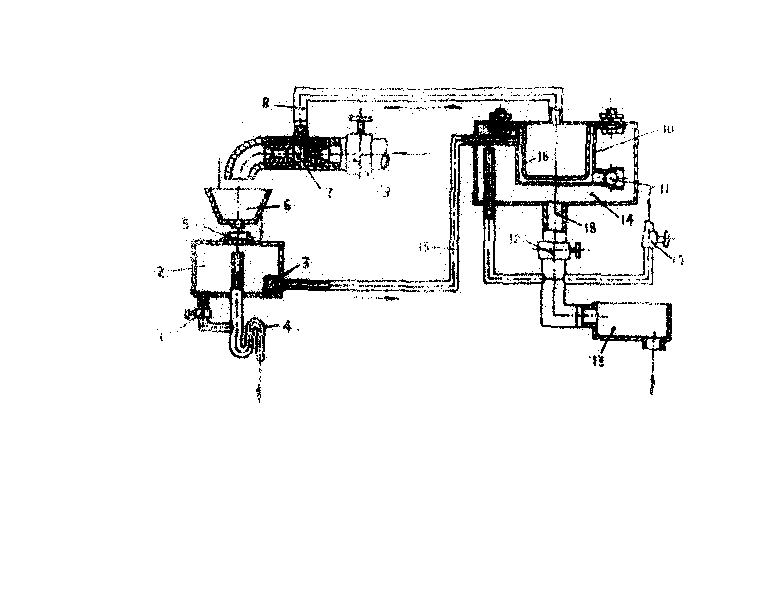

本实用新型是按下列步骤实现的：在洗手盆(6)的下方装一接水箱(2)，接水箱(2)通过废水管(15)与密封气水箱(10)相连通，密封气水箱(10)通过吸气管(8)水射器(7)与自来水相连通。在接水箱(2)上装有一次过滤器(5)和二次过滤器(3)，以及溢流管(4)和放水塞(1)，而且溢流管(4)和放水塞(1)相连通。在密封气水箱(10)内部装有一由塑料、橡胶等不透水、不透气类似物制成的凹形隔膜(16)，底部装有一单向阀(11)。废水管(15)与气水箱(10)连通并装于气水箱侧上方，吸气管(8)按装在气水箱上方。吸气管与废水管之间由凹形隔膜隔开。密封气水箱(10)的外围装有一废水贮存箱(14)，在废水贮存箱(14)的底部装一废水排放管(18)及废水阀门(12)。
本实用新型设计了一种用废水冲刷便池的装置，可用于生活废水回收利用，尤其是利用废水冲刷便池，其优点是：
1、节约水源;2、节约电能;3、自动化;
