申请日1989.11.30
公开(公告)日1990.10.10
IPC分类号B01D33/04; B01D33/35
摘要
本装置是一种从造纸废水中回收纤维的机械，整个装置安装在框架上，由一组或一组以上的滤网传动装置，每组有滤网和两个或两个以上的滚筒，在每组顶端的滚筒的相应位置设置溢流槽，滤网过滤段的下方分别安装水槽，在滤网过滤段下端的滚筒底部各设有纤维刮刀和纤维浆槽，由电机、减速器、皮带及滚筒组成整体传动机构。该装置结构简单、合理，易于连续操作。其投资省、耗能小、纤维回收率可达95%以上，既变废为宝，又达到环保效果。
権利要求書

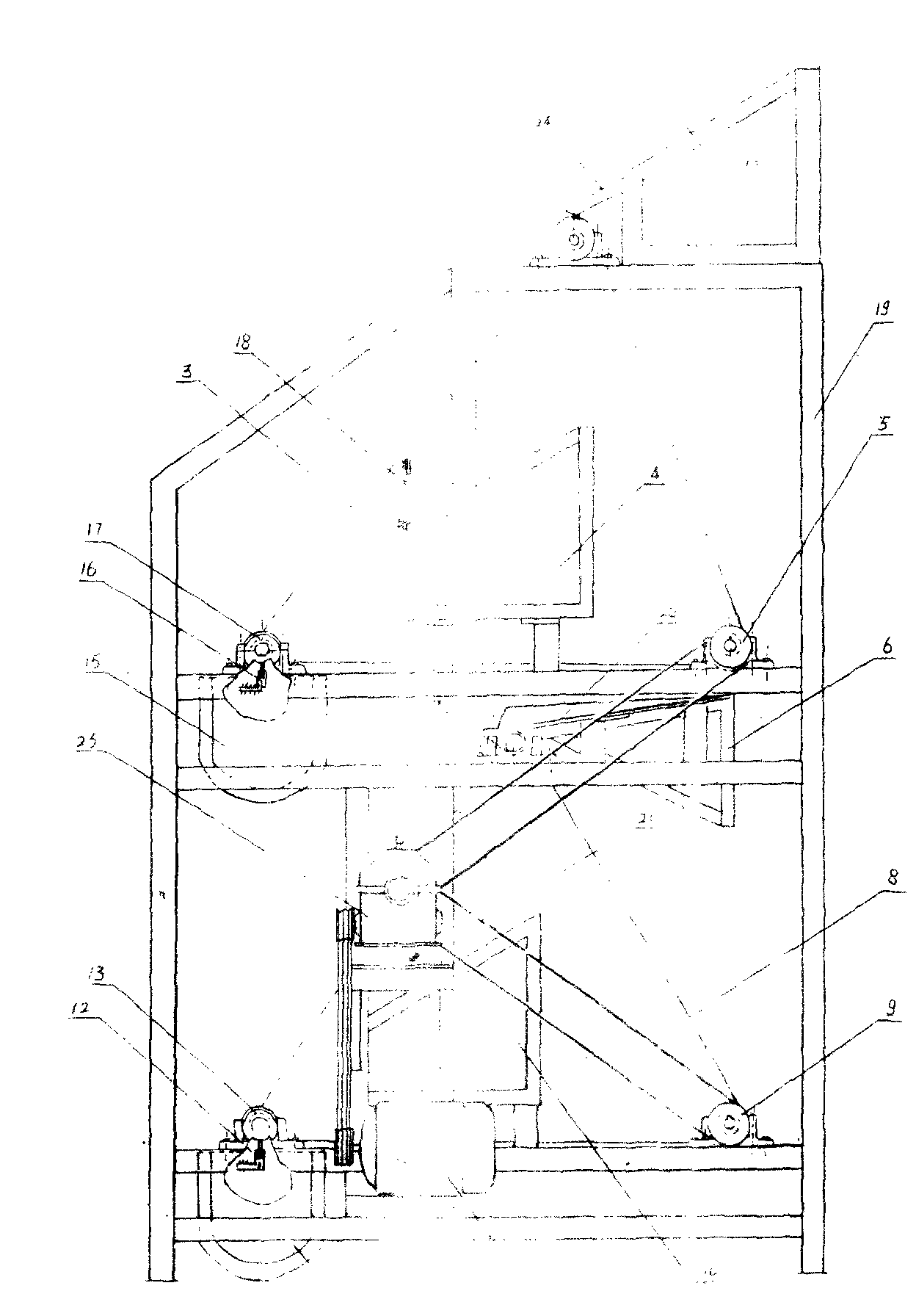

1、一种从废水中回收纤维的装置，其特征在于带动滤网(3、8)传动的滚筒(1、5、17;7、9、13)固定在框架(19)上，在顶端的滚筒(1、7)相应位置设有溢流槽(2、6)和分水板(18)或溢流板(20)，滤网(3、8)的过滤段下方设置水槽(4、10)，在滤网过滤段下端的滚筒(13、17)底部分别安装纤维刮刀(12、16)和纤维浆槽(11、15)，电机(22)，减速器(23)、皮带(21)及滚筒(5、9)组成整体传动机构。
2、如权利要求1所述的一种从废水中回收纤维的装置，其特征在于所述的滤网(3、8)和相应的滚筒(1、5、17;7、9、13)可以有一组或一组以上，每组由滤网和两个或两个以上滚筒组成。
3、如权利要求1或2所述的一种从废水中回收纤维的装置，其特征在于滤网(3、8)过滤段的反面装有清洗刷(14、18)，清洗刷(14、18)的尾部与水槽(4、10)的边缘连接。
说明书
本装置属于一种纤维回收机械，主要用于造纸废水中纤维的回收。
目前造纸行业中排放的废水，大多是为了达到环保要求，采用气浮法或沉淀法进行处理的。其缺点在于回收的纤维含有较高的淀料、粘杂质、灰份等有害物质，不能直接再用于造纸生产，且耗能、费时。也有的采用圆网回收机来回收造纸废水中的纤维，这种回收机同样存在以上不足，且设备投资大，回收过程不能连续操作，回收的纤维再用性差。
设计本装置的目的在于克服现有技术的不足，提供一种靠滤网传动来实现纤维的回收，且易于连续操作，能普遍应用于造纸废水中纤维回收的装置。
设计人是这样构思并完成本装置的技术方案的：具有一个总体框架，由一组或一组以上的滤网——滚筒传动装置安装在框架上，每组有滤网和两个或两个以上的滚筒，在每组顶端的滚筒的相应位置设置溢流槽，滤网过滤段的下方分别安装水槽，在滤网过滤段下端的滚筒底部各设有纤维刮刀和纤维浆槽，由电机、减速器、皮带及滚筒组成整体传动机构。本装置这样进行工作的：由水泵抽到第一个溢流槽中的废水溢流到滤网上，由电机通过减速器带动滤网——滚筒装置同时作匀速转动，滤液流入下方的水槽，纤维附留在滤网上面，随着滤网的转动，留在表面的纤维被刮刀刮下，流入纤维浆槽进行收集。在进行上述过程的同时，第一次过滤后的滤液引到下面的溢流槽中，重复进行如上处理过程。
本装置结构简单、合理，适用性强，纤维回收率可达95%以上，且纤维回用率高，既变废为宝，给工厂回收大量的可用纤维，节省了原 料，又可达到环境保护的效果。除必要的抽提废水的扬程水泵外，每处理一吨水耗电约0.005度，节能效果显著。
