申请日2017.12.25
公开(公告)日2018.08.10
IPC分类号B05B15/68
摘要
本实用新型公开了一种应用于水处理的高压喷头，包括高压喷头、第一圆形框架和第二圆形框架,所述第一圆形框架上壁面开有第一环形凹槽，所述第一环形凹槽内嵌装第一环形滑轨，所述第一环形滑轨上装配两对结构相同的第一移动轮，每个结构相同的所述第一移动轮上壁面均焊接支撑座，每个所述支撑座上壁面均焊接带有铰链的摆动杆，每个所述摆动杆一端面均焊接支座。本实用新型，让高压喷头在使用时能够灵活调整使用角度，对高压喷头起到合理的支撑，让高压喷头在角度改变时无需技术人员手动支撑高压喷头。
权利要求书

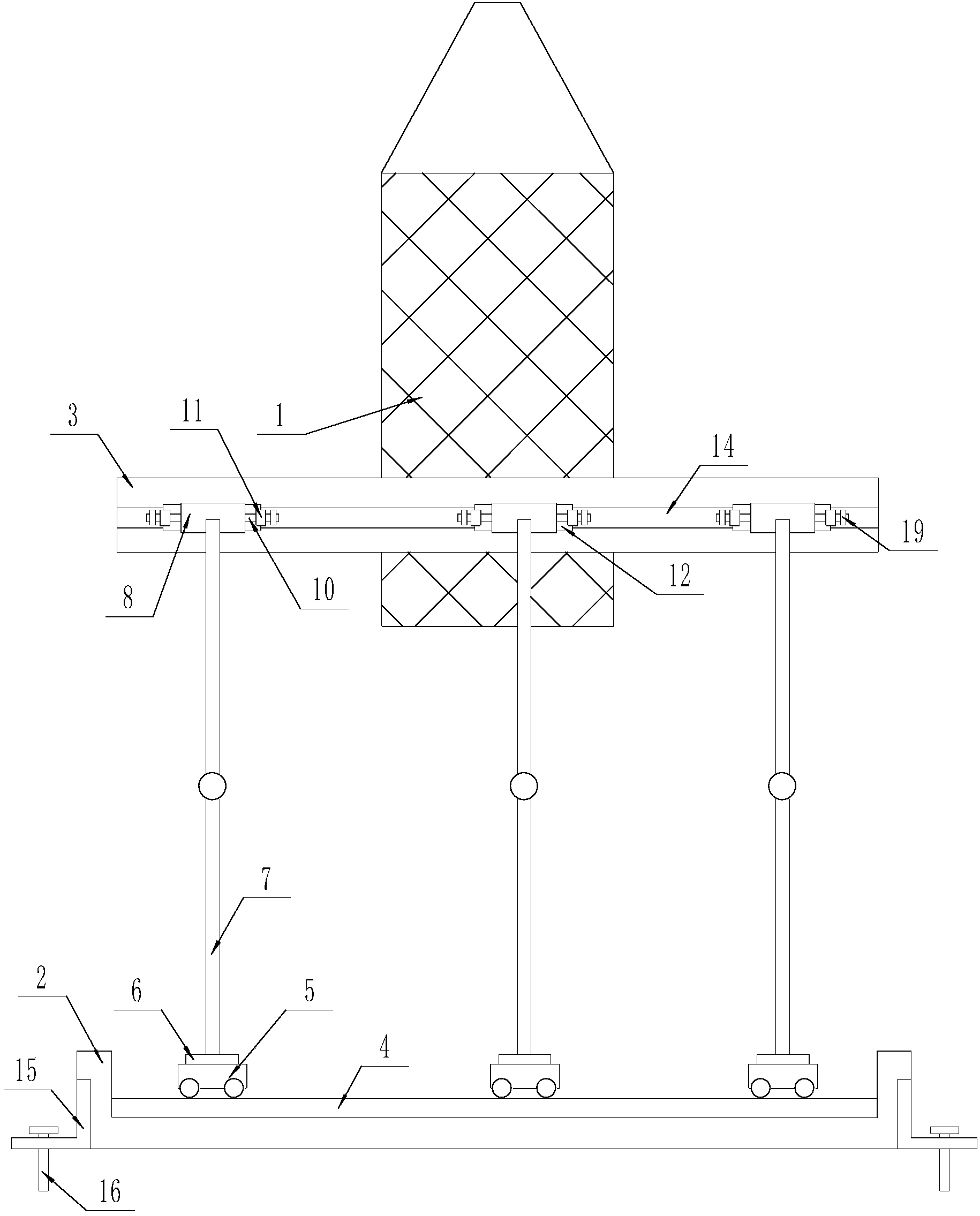

1.一种应用于水处理的高压喷头，包括高压喷头(1)、第一圆形框架(2)和第二圆形框架(3),其特征在于，所述第一圆形框架(2)上壁面开有第一环形凹槽，所述第一环形凹槽内嵌装第一环形滑轨(4)，所述第一环形滑轨(4)上装配两对结构相同的第一移动轮(5)，每个结构相同的所述第一移动轮(5)上壁面均焊接支撑座(6)，每个所述支撑座(6)上壁面均焊接带有铰链的摆动杆(7)，每个所述摆动杆(7)一端面均焊接支座(8)，每个所述支座(8)侧壁面均焊接矩形块(9)，每个所述矩形块(9)侧壁面均开有第一圆形通孔，每个所述第一圆形通孔内均嵌装横杆(10)，每个所述横杆(10)上均套装n形架(11)，每个所述n形架(11)侧壁面均焊接支板(12)，每个所述支板(12)上均安装第二移动轮(13)，所述第二圆形框架(3)位于第一圆形框架(2)上方，所述第二圆形框架(3)侧壁面开有第二环形凹槽，所述第二环形凹槽内嵌装第二环形滑轨(14)，所述第二环形滑轨(14)与第二移动轮(13)相搭接，所述第二圆形框架(3)与高压喷头(1)相连接。
2.根据权利要求1所述的一种应用于水 处理的高压喷头，其特征在于，所述第一圆形框架(2)侧壁面开有两对结构相同的矩形豁槽，每个结构相同的所述矩形豁槽内侧壁面均安装折形板(15)，每个所述折形板(15)侧壁面均开有螺纹口，每个所述螺纹口内均安装螺钉(16)。
3.根据权利要求1所述的一种应用于水处理的高压喷头，其特征在于，每个结构相同的所述第一移动轮(5)均与第一环形滑轨(4)相卡接，每个结构相同的所述第二移动轮(13)均与第二环形滑轨(14)相卡接。
4.根据权利要求1所述的一种应用于水处理的高压喷头，其特征在于，每个结构相同的所述第一移动轮(5)两侧壁面均焊接带有铰链的第一卡扣(17)，所述第一环形凹槽内两侧壁面均开有与第一卡扣(17)相匹配的第一卡槽。
5.根据权利要求1所述的一种应用于水处理的高压喷头，其特征在于，每个结构相同的所述第二移动轮(13)两侧壁面均焊接带有铰链的第二卡扣(18)，所述第二环形凹槽内两侧壁面均开有与第二卡扣(18)相匹配的第二卡槽。
6.根据权利要求1所述的一种应用于水处理的高压喷头，其特征在于，每个所述横杆(10)两端均套装垫圈(19)。
说明书
一种应用于水处理的高压喷头
技术领域
本实用新型涉及高压喷头领域，特别是一种应用于水处理的高压喷头。
背景技术
高压喷头使用非常广泛，传统的高压喷头在使用时安装死板，在使用时喷射的角度无法改变，导致高压喷头整体拆卸之后才能调整角度，需要反复安装，才能改变角度，这样导致高压喷头在使用时大大降低了使用效率，高压喷头在改变角度时经常需要技术人员手动支撑，这样需要使用大量的人力，让高压喷头在使用上具有一定局限性，影响高压喷头使用效果。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种应用于水处理的高压喷头。
为实现上述目的，本实用新型提供如下技术方案：一种应用于水处理的高压喷头，包括高压喷头、第一圆形框架和第二圆形框架,所述第一圆形框架上壁面开有第一环形凹槽，所述第一环形凹槽内嵌装第一环形滑轨，所述第一环形滑轨上装配两对结构相同的第一移动轮，每个结构相同的所述第一移动轮上壁面均焊接支撑座，每个所述支撑座上壁面均焊接带有铰链的摆动杆，每个所述摆动杆一端面均焊接支座，每个所述支座侧壁面均焊接矩形块，每个所述矩形块侧壁面均开有第一圆形通孔，每个所述第一圆形通孔内均嵌装横杆，每个所述横杆上均套装n形架，每个所述n形架侧壁面均焊接支板，每个所述支板上均安装第二移动轮，所述第二圆形框架位于第一圆形框架上方，所述第二圆形框架侧壁面开有第二环形凹槽，所述第二环形凹槽内嵌装第二环形滑轨，所述第二环形滑轨与第二移动轮相搭接，所述第二圆形框架与高压喷头相连接。
优选的，所述第一圆形框架侧壁面开有两对结构相同的矩形豁槽，每个结构相同的所述矩形豁槽内侧壁面均安装折形板，每个所述折形板侧壁面均开有螺纹口，每个所述螺纹口内均安装螺钉。
优选的，每个结构相同的所述第一移动轮均与第一环形滑轨相卡接，每个结构相同的所述第二移动轮均与第二环形滑轨相卡接。
优选的，每个结构相同的所述第一移动轮两侧壁面均焊接带有铰链的第一卡扣，所述第一环形凹槽内两侧壁面均开有与第一卡扣相匹配的第一卡槽。
优选的，每个结构相同的所述第二移动轮两侧壁面均焊接带有铰链的第二卡扣，所述第二环形凹槽内两侧壁面均开有与第二卡扣相匹配的第二卡槽。
优选的，每个所述横杆两端均套装垫圈。
利用本实用新型的技术方案制作的一种应用于水处理的高压喷头，让高压喷头在使用时能够灵活调整使用角度，对高压喷头起到合理的支撑，让高压喷头在角度改变时无需技术人员手动支撑高压喷头。
