申请日2017.12.25
公开(公告)日2018.09.14
IPC分类号B01D33/17; B01D33/72; B01D37/02
摘要

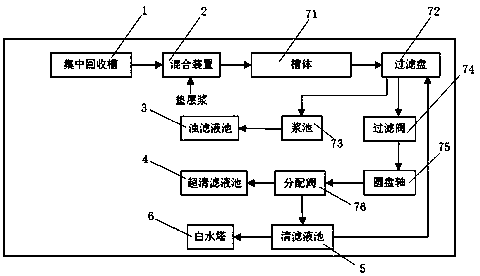

本实用新型涉及一种白水处理系统，包括集中回收槽，混合装置，多圆盘过滤器，浊滤液池，超清滤液池，清滤液池和白水塔，所述集中回收槽与混合装置连通，混合装置与多圆盘过滤器连通，多圆盘过滤器分别与浊滤液池、超清滤液池、清滤液池连通，白水塔与清滤液池连通，混合装置中设有垫层浆，混合装置包括混合筒，螺杆和主体，混合筒设置在主体的容纳槽中，螺杆设置在混合筒下方，混合筒包括筒体和搅动杆，搅动杆设置在筒体中，搅动杆包括主轴和支杆，支杆一端与主轴连接，另一端为自由端，筒体设有孔洞，孔洞设置在筒体侧壁上。本实用新型通过在混合装置中通入垫层浆，能够提升白水的净化效果，混合装置能够使垫层浆和白水充分混合。
权利要求书
1.一种白水处理系统，其特征在于，包括集中回收槽，混合装置，多圆盘过滤器，浊滤液池，超清滤液池，清滤液池和白水塔，所述集中回收槽与混合装置连通，混合装置与多圆盘过滤器连通，多圆盘过滤器分别与浊滤液池、超清滤液池、清滤液池连通，所述白水塔与清滤液池连通，所述混合装置中设有垫层浆，混合装置包括混合筒，螺杆和主体，混合筒设置在主体的容纳槽中，螺杆设置在混合筒下方，所述混合筒包括筒体和搅动杆，搅动杆设置在筒体中，搅动杆包括主轴和支杆，支杆一端与主轴连接，另一端为自由端，筒体设有孔洞，孔洞设置在筒体侧壁上。
2.如权利要求1所述的一种白水处理系统，其特征在于，所述混合筒包括杆体，杆体设置在筒体内壁上且平行于主轴。
3.如权利要求2所述的一种白水处理系统，其特征在于，所述杆体的截面为V型。
4.如权利要求3所述的一种白水处理系统，其特征在于，混合筒包括第一进料口和第二进料口，第一、第二进料口设置在筒体上方，第一进料口与第二进料口相对设置。
5.如权利要求4所述的一种白水处理系统，其特征在于，所述主体具有出水口，出水口设置在容纳槽底部。
6.如权利要求5所述的一种白水处理系统，其特征在于，所述主轴顶部设有皮带轮。
7.如权利要求6所述的一种白水处理系统，其特征在于，所述多圆盘过滤器包括槽体，过滤盘和浆池，槽体分别与混合装置和过滤盘连通，过滤盘与浆池连通，浆池与浊滤液池连通，所述清滤液池与过滤盘连通。
8.如权利要求7所述的一种白水 处理系统，其特征在于，多圆盘过滤器包括过滤阀，圆盘轴和分配阀，过滤阀与过滤盘连通，圆盘轴与过滤阀连通，分配阀分别与圆盘轴、超清滤液池、清滤液池连通。
说明书
一种白水处理系统
技术领域
本实用新型涉及造纸技术领域，特别涉及一种白水处理系统。
背景技术
纸页成形过程中从造纸机网部、压榨部脱出的水称为造纸白水，造纸白水是造纸车间废水的主要来源。造纸用水封闭循环就是在造纸过程中连续大量循环使用白水的基础上，用有效的方式处理过剩的白水和废水。纸机湿部白水系统的组分比较复杂，含有各种溶解的有机物、无机物及微生物，当纸机的白水系统封闭后，随着进入系统的新鲜水量和排出的废水量的大大减少，积累在系统中的有害物质将大大增加，造成水质下降，产生泡沫，产生腐浆，pH值失控难以施胶，产生沉淀和污垢，阻塞网孔的毛毯，黏度升高，滤水困难等，给纸机湿部化学和成纸性能造成影响。因此，需要一种能够对白水进行处理，使得白水能够循环使用的白水处理系统。
实用新型内容
本实用新型为了解决现有技术的问题，提供了一种能够使白水循环使用，过滤效果较好的白水处理系统。
具体技术方案如下：一种白水处理系统，包括集中回收槽，混合装置，多圆盘过滤器，浊滤液池，超清滤液池，清滤液池和白水塔，所述集中回收槽与混合装置连通，混合装置与多圆盘过滤器连通，多圆盘过滤器分别与浊滤液池、超清滤液池、清滤液池连通，所述白水塔与清滤液池连通，所述混合装置中设有垫层浆，混合装置包括混合筒，螺杆和主体，混合筒设置在主体的容纳槽中，螺杆设置在混合筒下方，所述混合筒包括筒体和搅动杆，搅动杆设置在筒体中，搅动杆包括主轴和支杆，支杆一端与主轴连接，另一端为自由端，筒体设有孔洞，孔洞设置在筒体侧壁上。
以下为本实用新型的附属技术方案。
作为优选方案，所述混合筒包括杆体，杆体设置在筒体内壁上且平行于主轴。
作为优选方案，所述杆体的截面为V型。
作为优选方案，混合筒包括第一进料口和第二进料口，第一、第二进料口设置在筒体上方，第一进料口与第二进料口相对设置。
作为优选方案，所述主体具有出水口，出水口设置在容纳槽底部。
作为优选方案，所述主轴顶部设有皮带轮。
作为优选方案，所述多圆盘过滤器包括槽体，过滤盘和浆池，槽体分别与混合装置和过滤盘连通，过滤盘与浆池连通，浆池与浊滤液池连通，所述清滤液池与过滤盘连通。
作为优选方案，多圆盘过滤器包括过滤阀，圆盘轴和分配阀，过滤阀与过滤盘连通，圆盘轴与过滤阀连通，分配阀分别与圆盘轴、超清滤液池、清滤液池连通。
本实用新型的技术效果：本实用新型的一种白水处理系统通过在混合装置中通入垫层浆，能够提升白水的净化效果;同时，混合装置能够使垫层浆和白水充分混合;此外，能够使白水处理后循环使用，降低了水资源的消耗。
