申请日2017.12.25
公开(公告)日2018.10.30
IPC分类号D06F29/02; D06F39/08; D06F39/10; D06F39/12; D06F39/00
摘要
本实用新型涉及环境保护设备的技术领域，特别是涉及一种水处理式环保洗涤装置;不需要使用大量的水用于清洗，可有效进行水的循环使用，不易造成水资源的污染和浪费，实用性较高;并且其清洗效果较强，从而提高其使用可靠性;包括机体、第一电机、第二电机、清洗箱、甩干筒、波轮、连通软管和箱盖，机体内设置有工作腔，机体的顶端设置有取放口，第一电机和第二电机的顶部输出端分别设置有第一传动轴和第二传动轴，波轮安装在第一传动轴的顶端并位于清洗腔中;还包括处理箱、过滤格栅、输水管、高压水泵、喷洒器、微生物膜、活性炭吸附器、两组滑轨和滤网板，滤网板安装在两组滑轨上，高压水泵安装在输水管上;清洗腔的左侧壁和右侧壁上分别设置有两组折流板。
权利要求书
1.一种水处理式环保洗涤装置，包括机体(1)、第一电机(2)、第二电机(3)、清洗箱(4)、甩干筒(5)、波轮(6)、连通软管(7)和箱盖(8)，所述机体(1)内设置有工作腔，机体(1)的顶端设置有取放口，并且所述取放口与工作腔相通，所述箱盖(8)的后端铰接于取放口的后侧壁，所述清洗箱(4)和甩干筒(5)分别安装在工作腔的左侧和右侧，所述清洗箱(4)和甩干筒(5)内分别设置有清洗腔和甩干腔，并在清洗箱(4)和甩干筒(5)的顶端分别设置有第一开口和第二开口，所述第一开口和第二开口分别与清洗腔和甩干腔相通，所述第一电机(2)和第二电机(3)分别安装在工作腔底壁的左侧和右侧，第一电机(2)和第二电机(3)的顶部输出端分别设置有第一传动轴(9)和第二传动轴(10)，所述波轮(6)安装在第一传动轴(9)的顶端并位于清洗腔中，所述甩干筒(5)安装在第二传动轴(10)顶端，并在甩干筒(5)侧壁上设置有多组通孔，机体(1)的右侧壁上设置有排水管并在排水管上设置有排水阀门(11)，所述连通软管(7)安装在排水管上，所述清洗腔的底壁上设置有通水阀门;其特征在于，还包括处理箱(12)、过滤格栅(13)、输水管(14)、高压水泵(15)、喷洒器(16)、微生物膜、活性炭吸附器(17)、两组滑轨(18)和滤网板(19)，所述处理箱(12)安装在工作腔的下侧，处理箱(12)内设置有处理腔，处理箱(12)的顶端设置有进水管，所述过滤格栅(13)的左端和右端分别与处理腔的左侧壁和右侧壁连接，所述两组滑轨(18)分别安装在处理腔的前侧壁和后侧壁上，所述滤网板(19)上设置有过滤网，所述滤网板(19)安装在两组滑轨(18)上，机体(1)的左侧壁上设置有推拉口，并且所述推拉口与处理腔相通，并在推拉口处设置有挡盖，所述微生物膜安装在处理腔的底壁上，活性炭吸附器(17)安装在处理腔的顶壁上，所述输水管(14)的底部输入端与处理箱(12)连通，喷洒器(16)安装在清洗腔的左侧壁上，连通软管(7)的顶部输出端与喷洒器(16)的左侧输入端连通，所述高压水泵(15)安装在输水管(14)上;清洗腔的左侧壁和右侧壁上分别设置有两组折流板(20)。

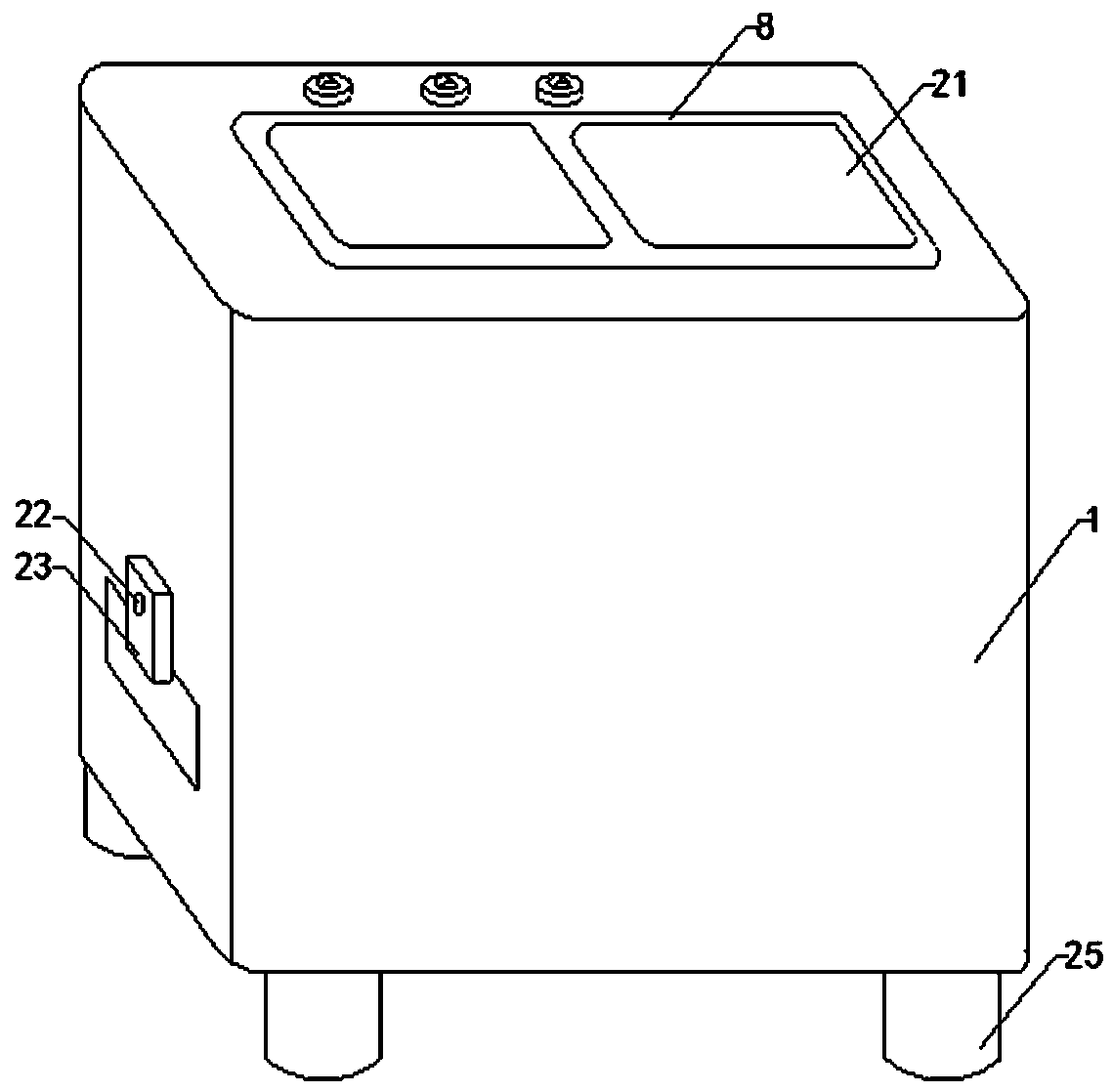

2.如权利要求1所述的一种水处理式环保洗涤装置，其特征在于，所述箱盖的左侧和右侧分别设置有两组观察通孔，并在所述两组观察通孔处分别设置有两组透明板(21)。
3.如权利要求2所述的一种水处理式环保洗涤装置，其特征在于，还包括旋轴(22)和限位板(23)，所述旋轴(22)安装在机体(1)的左侧壁上，限位板(23)上设置有套孔，所述限位板(23)套设在旋轴(22)上。
4.如权利要求3所述的一种水处理式环保洗涤装置，其特征在于，所述箱盖的底端设置有一层隔音棉(24)。
5.如权利要求4所述的一种水处理式环保洗涤装置，其特征在于，还包括四组支腿(25)和四组胶垫，所述四组支腿(25)的顶端分别与机体(1)底端的左前侧、右前侧、左后侧和右后侧连接，所述四组胶垫分别安装在四组支腿(25)的底端。
说明书
一种水处理式环保洗涤装置
技术领域
本实用新型涉及环境保护设备的技术领域，特别是涉及一种水处理式环保洗涤装置。
背景技术
众所周知，洗涤装置是一种对脏污的衣物进行适当的清洗，去除衣物上附着的灰尘和油脂等脏污物质，以提高衣物的整洁程度，从而提高使用者穿着体验的装置，在日常生活中得到广泛的使用;现有的洗涤装置包括机体、第一电机、第二电机、清洗箱、甩干筒、隔板、波轮、连通软管和箱盖，所述机体内设置有工作腔，机体的顶端设置有取放口，并且所述取放口与工作腔相通，所述箱盖的后端铰接于取放口的后侧壁，所述清洗箱和甩干筒分别安装在工作腔的左侧和右侧，所述清洗箱和甩干筒内分别设置有清洗腔和甩干腔，并在清洗箱和甩干筒的顶端分别设置有第一开口和第二开口，所述第一开口和第二开口分别与清洗腔和甩干腔相通，所述第一电机和第二电机分别安装在工作腔底壁的左侧和右侧，第一电机和第二电机的顶部输出端分别设置有第一传动轴和第二传动轴，所述波轮安装在第一传动轴的顶端并位于清洗腔中，所述甩干筒安装在第二传动轴顶端，并在甩干筒侧壁上设置有多组通孔，机体的右侧壁上设置有排水管并在排水管上设置有排水阀门，所述连通软管安装在排水管上，所述清洗腔的底壁上设置有通水阀门;这种洗涤装置在使用时，将第一电机及其他用电器与市电电连接，打开箱盖，将待清洗的衣物由取放口放置进清洗腔中，向清洗腔中放入水和其他相关溶剂，打开第一电机带动第一传动轴同时带动波轮旋转，以带动清洗腔中的水旋转对衣物进行清洗，清洗结束后将衣物放置进甩干筒中，打开第二电机带动第二传动轴对衣物进行甩干，打开排水阀门放出清洗用的水即可;然而，这种洗涤装置在使用中发现，其需要使用大量的水用于清洗，易造成水资源的污染和浪费，实用性较低;并且其清洗效果较差，致使其使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种不需要使用大量的水用于清洗，可有效进行水的循环使用，不易造成水资源的污染和浪费，实用性较高;并且其清洗效果较强，从而提高其使用可靠性的水处理式环保洗涤装置。
本实用新型的一种水处理式环保洗涤装置，包括机体、第一电机、第二电机、清洗箱、甩干筒、波轮、连通软管和箱盖，所述机体内设置有工作腔，机体的顶端设置有取放口，并且所述取放口与工作腔相通，所述箱盖的后端铰接于取放口的后侧壁，所述清洗箱和甩干筒分别安装在工作腔的左侧和右侧，所述清洗箱和甩干筒内分别设置有清洗腔和甩干腔，并在清洗箱和甩干筒的顶端分别设置有第一开口和第二开口，所述第一开口和第二开口分别与清洗腔和甩干腔相通，所述第一电机和第二电机分别安装在工作腔底壁的左侧和右侧，第一电机和第二电机的顶部输出端分别设置有第一传动轴和第二传动轴，所述波轮安装在第一传动轴的顶端并位于清洗腔中，所述甩干筒安装在第二传动轴顶端，并在甩干筒侧壁上设置有多组通孔，机体的右侧壁上设置有排水管并在排水管上设置有排水阀门，所述连通软管安装在排水管上，所述清洗腔的底壁上设置有通水阀门;还包括处理箱、过滤格栅、输水管、高压水泵、喷洒器、微生物膜、活性炭吸附器、两组滑轨和滤网板，所述处理箱安装在工作腔的下侧，处理箱内设置有处理腔，处理箱的顶端设置有进水管，所述过滤格栅的左端和右端分别与处理腔的左侧壁和右侧壁连接，所述两组滑轨分别安装在处理腔的前侧壁和后侧壁上，所述滤网板上设置有过滤网，所述滤网板安装在两组滑轨上，机体的左侧壁上设置有推拉口，并且所述推拉口与处理腔相通，并在推拉口处设置有挡盖，所述微生物膜安装在处理腔的底壁上，活性炭吸附器安装在处理腔的顶壁上，所述输水管的底部输入端与处理箱连通，喷洒器安装在清洗腔的左侧壁上，连通软管的顶部输出端与喷洒器的左侧输入端连通，所述高压水泵安装在输水管上;清洗腔的左侧壁和右侧壁上分别设置有两组折流板。
本实用新型的一种水处理式环保洗涤装置，所述箱盖的左侧和右侧分别设置有两组观察通孔，并在所述两组观察通孔处分别设置有两组透明板。
本实用新型的一种水 处理式环保洗涤装置，还包括旋轴和限位板，所述旋轴安装在机体的左侧壁上，限位板上设置有套孔，所述限位板套设在旋轴上。
本实用新型的一种水处理式环保洗涤装置，所述箱盖的底端设置有一层隔音棉。
本实用新型的一种水处理式环保洗涤装置，还包括四组支腿和四组胶垫，所述四组支腿的顶端分别与机体底端的左前侧、右前侧、左后侧和右后侧连接，所述四组胶垫分别安装在四组支腿的底端。
与现有技术相比本实用新型的有益效果为：通过上述设置，过滤格栅可吸附洗衣液中的部分有毒成分并降低其氧化性，滤网板可过滤洗涤中的油脂和灰尘，活性炭吸附器可吸附水中部分杂质，高压水泵将处理过后的水经输水管由喷洒器喷出进行循环使用，不需要使用大量的水用于清洗，可有效进行水的循环使用，不易造成水资源的污染和浪费，实用性较高;并且两组折流板可对清洗腔内清洗的水进行折流，其清洗效果较强，从而提高其使用可靠性。
