申请日2017.12.25
公开(公告)日2018.10.02
IPC分类号E03C1/26
摘要
本实用新型公开了一种家庭污水处理用过滤板，包括过滤安装框，所述过滤安装框为矩形中空结构，且过滤安装框的表面开设有矩形开口，并开口处穿过过滤安装框设置，所述过滤安装框的一侧开设有开口，且开口处连通过滤安装框内部，所述过滤安装框内设置有两组活动滑道，且活动滑道分别设置在过滤安装框靠近开口处的两侧，所述活动滑道沿过滤安装框的长度方向设置，且活动滑道的一端开设有开口，所述过滤安装框的一侧开口处设置有安装板。本实用新型中，通过在两层第一过滤网中设置第二过滤网，通过震动电机带动第二过滤网活动，增强过滤效果，而且可以防止杂物堵塞过滤网，减少清理过滤口的麻烦，适用性强。
权利要求书

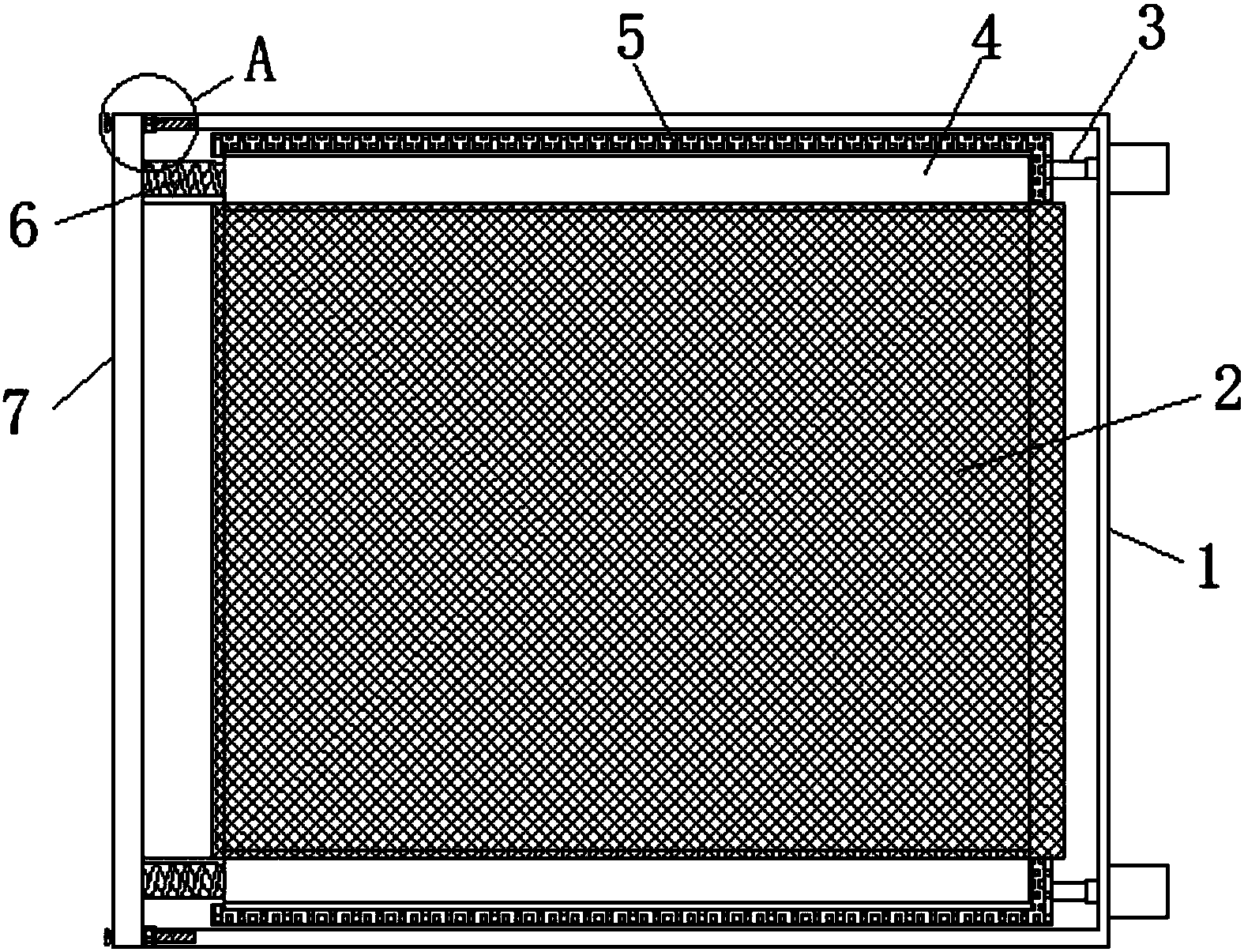

1.一种家庭污水处理用过滤板，包括过滤安装框(1)，其特征在于，所述过滤安装框(1)为矩形中空结构，且过滤安装框(1)的表面开设有矩形开口，并开口处穿过过滤安装框(1)设置，所述过滤安装框(1)的一侧开设有开口，且开口处连通过滤安装框(1)内部，所述过滤安装框(1)内设置有两组活动滑道(5)，且活动滑道(5)分别设置在过滤安装框(1)靠近开口处的两侧，所述活动滑道(5)沿过滤安装框(1)的长度方向设置，且活动滑道(5)的一端开设有开口，所述过滤安装框(1)的一侧开口处设置有安装板(7)，且安装板(7)的两端设置有支撑弹簧(6)，所述支撑弹簧(6)分别从过滤安装框(1)的开口处穿入过滤安装框(1)内，且设置在活动滑道(5)开口处，所述过滤安装框(1)的开口处两侧安装有定位螺母(9)，且定位螺母(9)设置在支撑弹簧(6)的一侧，所述过滤安装框(1)表面的开口处覆盖设置有第一过滤网(2)。
2.根据权利要求1所述的一种家庭污水处理用过滤板，其特征在于，所述过滤安装框(1)上远离开口处的一侧安装有两组震动电机(3)，且震动电机(3)的输出轴活动穿过过滤安装框(1)的外壁，并延伸至过滤安装框(1)内。
3.根据权利要求2所述的一种家庭污水处理用过滤板，其特征在于，所述震动电机(3)的输出轴固定连接在活动滑道(5)上远离开口处的一端。
4.根据权利要求1所述的一种家庭污水处理用过滤板，其特征在于，所述支撑弹簧(6)的外侧包裹设置有橡胶防水套。
5.根据权利要求1所述的一种家庭污水处理用过滤板，其特征在于，所述过滤安装框(1)内活动卡接有第二过滤网(8)，且第二过滤网(8)通过安装外框(4)活动连接在活动滑道(5)内。
6.根据权利要求1所述的一种家庭污水 处理用过滤板，其特征在于，所述安装板(7)的两端垂直设置有定位螺杆(10)，且定位螺杆(10)穿过定位螺母(9)，并定位螺母(9)与定位螺杆(10)通过螺纹连接。
说明书
一种家庭污水处理用过滤板
技术领域
本实用新型涉及污水处理的技术领域，尤其涉及一种家庭污水处理用过滤板。
背景技术
家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，家庭污水由于普通家庭中不良的费水习惯很多，如用抽水马桶冲掉烟头和碎细废物;先洗土豆、胡萝卜后再削皮，冲洗后再摘择蔬菜;用水期间去开门、接电话、换电视频道不关水龙头;停水时忘关水龙头，来水时水流没人管;洗手、刷牙、洗脸时不关水龙头等等造成了水资源的流失成为生活废水。
家庭污水如果直接排放，会造成更多的污染，为此，必须将家庭污水过滤后才能排放，但是传统的过滤板都只具有单纯的过滤效果，而且在长期使用过程中，容易堵塞过滤口，造成过滤不通，需要清理人员经常清理，影响使用，为此，我们急需设计出一种家庭污水处理用过滤板，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种家庭污水处理用过滤板。
为了实现上述目的，本实用新型采用了如下技术方案：
一种家庭污水处理用过滤板，包括过滤安装框，所述过滤安装框为矩形中空结构，且过滤安装框的表面开设有矩形开口，并开口处穿过过滤安装框设置，所述过滤安装框的一侧开设有开口，且开口处连通过滤安装框内部，所述过滤安装框内设置有两组活动滑道，且活动滑道分别设置在过滤安装框靠近开口处的两侧，所述活动滑道沿过滤安装框的长度方向设置，且活动滑道的一端开设有开口，所述过滤安装框的一侧开口处设置有安装板，且安装板的两端设置有支撑弹簧，所述支撑弹簧分别从过滤安装框的开口处穿入过滤安装框内，且设置在活动滑道开口处，所述过滤安装框的开口处两侧安装有定位螺母，且定位螺母设置在支撑弹簧的一侧，所述过滤安装框表面的开口处覆盖设置有第一过滤网。
优选的，所述过滤安装框上远离开口处的一侧安装有两组震动电机，且震动电机的输出轴活动穿过过滤安装框的外壁，并延伸至过滤安装框内。
优选的，所述震动电机的输出轴固定连接在活动滑道上远离开口处的一端。
优选的，所述支撑弹簧的外侧包裹设置有橡胶防水套。
优选的，所述过滤安装框内活动卡接有第二过滤网，且第二过滤网通过安装外框活动连接在活动滑道内。
优选的，所述安装板的两端垂直设置有定位螺杆，且定位螺杆穿过定位螺母，并定位螺母与定位螺杆通过螺纹连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过在过滤安装框的表面覆盖第一过滤网，上下两侧均覆盖有第一过滤网，过滤效果更佳，而且能将大部分杂物过滤，使用更加安全、方便。
2、本实用新型中，通过在两层第一过滤网中设置第二过滤网，通过震动电机带动第二过滤网活动，增强过滤效果，而且可以防止杂物堵塞过滤网，减少清理过滤口的麻烦，适用性强。
