申请日1988.05.17
公开(公告)日1989.02.01
IPC分类号F04D13/08; F04D29/08
摘要
一种矿用污水防爆潜水电泵，其电机电源引出线采用了密封电缆直接引出技术，并加以可靠的固定和密封，在电机与泵之间的机械密封装置的前端装上了防砂装置，可有效地挡住泥砂，保护机械密封装置不被过早地磨损，从而改善了电机防爆性能，延长了使用寿命(据测试比国内其他同类产品提高3～5倍以上)，并适于在泥砂含量较高的污水中工作，为其他同类产品所不及，可做为地表排涝疏干，淹井抢险，洼井提水之用，尤其适用在有防爆要求的矿井中用以排除泥砂含量较高的污水。
権利要求書
1、一种矿用污水防爆潜水电泵，由防爆电机[5]、水泵[1]和机械密封装置[4]构成，其特征在于：
a.机械密封装置中的密封磨擦面是由二块高硬度的耐磨材料制成的磨擦环[3]直接对研而成;
b.机械密封装置的泵体一方电机轴伸上还装有一个随电机轴同步运转的防砂装置[2];
c.电机的电源引出线，采用密封电缆直接引出机构[6]，即外接电源电缆线与电机绕组直接相连，并在接头处加以可靠的固定和密封。
2、根据权利要求1所述的电泵，其特征在于所说的机械密封装置中的磨擦环，实际上是由钨钴合金制成。
3、根据权利要求1所述的电泵，其特征在于所说的防砂装置实际上是一组由耐冲击、耐磨材料制成的防砂环构成。
4、根据权利要求1所述的电泵，其特征在于所说的密封电缆直接引出机构中采用了可流动的绝缘材料浇注后固化和用具有弹性的绝缘材料制成的密封环经轴向加压变形，形成了双层固定和密封结构。
说明书
本实用新型涉及一种防爆潜水电泵，特别是矿用污水潜水电泵。
当前公知的防爆潜水电泵，种类较多，但结构上大同小异，由电机、水泵和机械密封装置构成，它们可以潜没在水中作业，且具有一定的防爆安全性，这对在矿井中作业是十分重要的，但随着工业的发展，国家对矿工的人身安全愈来愈重视，对矿用潜水电泵的防爆可靠性要求也大大提高，现有的潜水电泵已跟不上需要，例如，它们虽大多装上了机械密封装置，但结构复杂，且密封环大多用橡胶制成，寿命低，密封性能差，不仅影响了电泵的寿命，提高了使用成本，且一旦密封失灵，电机内腔进水，无疑将造成电机防爆性能降低，尤其是泵内一般都无有防砂装置，不适于在泥砂含量较高的水中(如矿内污水)作业，否之泥砂进入泵内，排不出去，易堵塞泵的排水口，造成停转、烧毁电机事故，由于泥砂侵蚀加速了泵内机械密封装置的磨损和毁坏，同样是降低了电泵的寿命和防爆可靠性。再有，电泵的电源引出线大多通过设在电机外壳上的接线盒内的接线柱与外接电源电缆线相接，虽然接线盒上装设了密封垫，但效果欠佳，易于渗水，又由于电泵潜入水中作业，往往看不见接线盒的方位，移动电泵时易于把电缆接头拉脱，造成短路或断路，检查不及时也极易造成事故。如上三点是目前公知潜水泵之共同缺点，其后果是电泵寿命低，防爆安全可靠性欠佳，若用于矿内，除危及人身安全外，还不适应矿内污水。本实用新型是设法解决上述三点缺陷，对现有潜水电泵进行了改进，力求较明显地提高防爆可靠性，延长其寿命，并使其能适用于矿内污 水中连续作业。

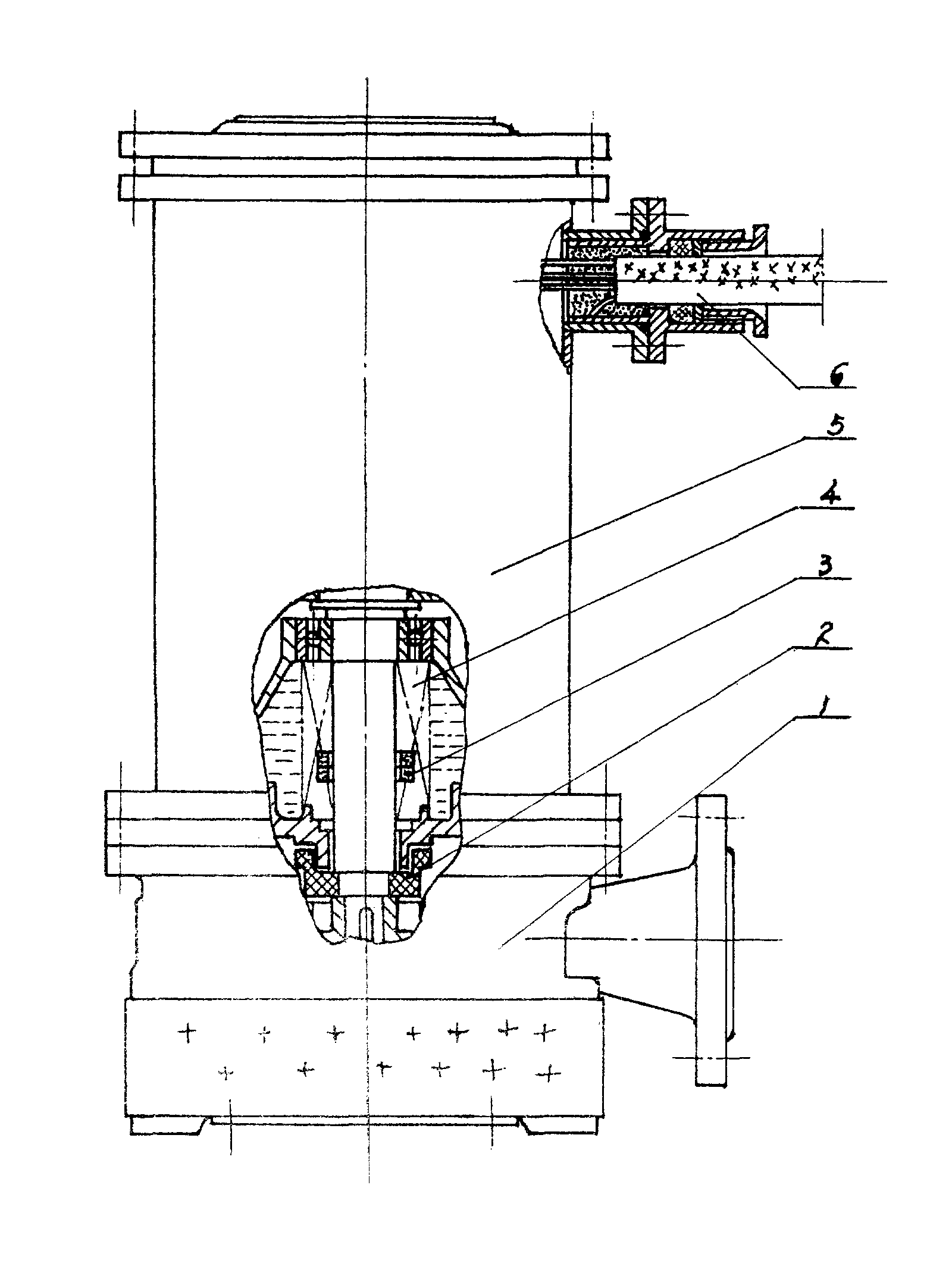

本实用新型集结了现有技术之优点，例如电机内充满了变压器油，有利于电机的冷却、密封、防潮、防锈和自动润滑。在电机和电泵之间加上了机械密封装置，提高电机密封防水性能等等。附图给出了本实用新型的一个实施例的结构，由防爆电机〔5〕，水泵〔1〕和机械密封装置〔4〕等组成，本实用新型的改进要点是机械密封装置中的密封磨擦面，是由二块高硬度的耐磨材料(如钨钴合金)制成的磨擦环〔3〕直接对研而成，利用电机回转时，内腔中的变压器油产生的向外压力，和二个磨擦环接触面积小，易于精加工，又高度耐磨，有效地提高了密封可靠性和寿命，并减少了零件数量。尤其是在机械密封装置的泵体一方的电机轴伸上还装上了一个随电机轴同步运转的防砂装置〔2〕，(其最简单的结构是一组用耐冲击和耐磨材料制成的防砂环)其作用是挡住吸进泵内的泥砂，并使泥砂在防砂装置各点的离心力作用下通过设在泵壁上的孔缝，随水甩出泵外，从而保证了泵内通道畅通，不致堵塞出口，并有效地保护了机械密封装置，延长了电泵寿命、提高了防爆可靠性，这是本实用新型所以能在泥砂含量较高的污水中连续正常作业的根本原因。另外，电机外壳上不设接线盒，其电源引出线采用了密封电缆直接引出机构〔6〕，即外接电源电缆线与电机绕组直接相连，并在接头处加以可靠的固定密封，例如，所给出的实施例就采用可流动的绝缘材料(象环氧树脂)浇注后固化和用具有弹性的绝缘材料(象丁靖橡胶)制成的密封环经轴向加压变形，形成了双层固定和密封结构。牢固可靠，不易渗水，断路和短路，明显地提高了电泵的可靠性。
如上所述，本实用新型，结构简单，新颖，坚固耐用，更重要的是防爆可靠性高，从而有效地保证了作业场地(尤其是矿井中)的人 身设备安全，其寿命比目前国内的普通防爆潜水电泵提高3～5倍以上，例如在一次试验中，将本实用新型的样机和国内某厂同类同规格产品同放在清水中连续作业，前者已工作了十四个月未见损坏，而后者在一个半月当中坏了二台。
本实用新型可做为地表排涝疏干，淹井抢险和提水之用，尤适于在有防爆要求的矿井中排除泥砂含量较大的污水之用，实为理想佳品。
