申请日2017.12.25
公开(公告)日2018.09.18
IPC分类号C02F1/00; C02F1/52; B01F7/18; B01D29/01; B01D35/02
摘要
本实用新型涉及一种污水处理用加药间，包括加药池、搅拌机、进水管和出水管，出水管上安装有过滤器、计量泵、手动调节压力阀和压力表，所述加药池的底部沉入地面以下，加药池的顶部高于地面1.3～1.6米，在加药池内设置有过滤网将加药池分割成前腔和后腔，且后腔底部比前腔底部深;靠近出水管一侧的地面上设置有0.5～0.7米高的矩形水泥墩，所述过滤器、计量泵、手动调节压力阀和压力表均安装在矩形水泥墩上，计量泵采用下进上出的液压隔膜计量泵并位于矩形水泥墩的端头，部分出水管铺设在矩形水泥墩的侧面，并通过安装在矩形水泥墩侧面上的固定挂勾稳固。提高过滤效果，并方便操作检修，安全可靠。
权利要求书

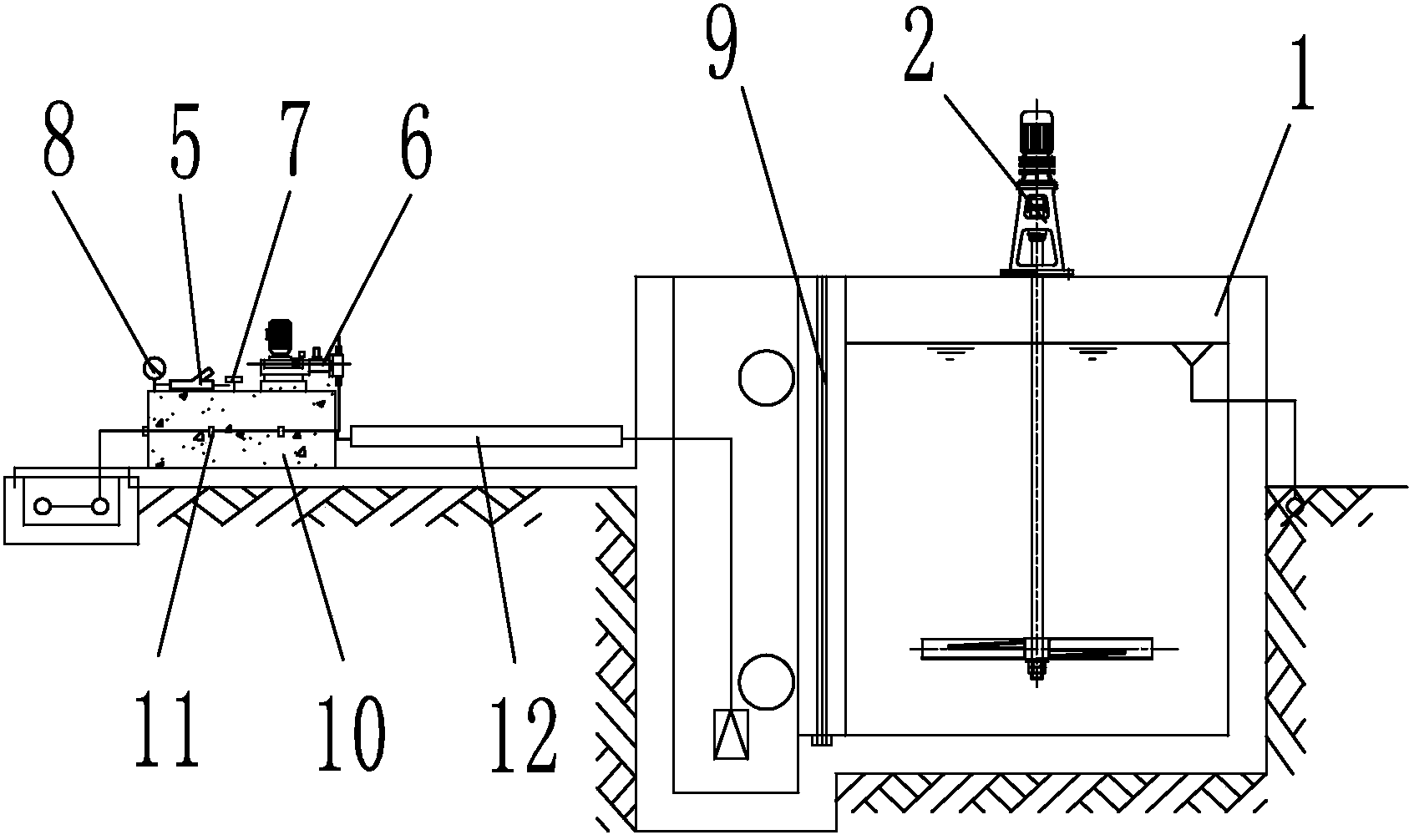

1.一种污水处理用加药间，包括加药池(1)、搅拌机(2)、进水管(3)和出水管(4)，出水管(4)上安装有过滤器(5)、计量泵(6)、手动调节压力阀(7)和压力表(8)，其特征在于：所述加药池(1)的底部沉入地面以下，加药池(1)的顶部高于地面1.3～1.6米，在加药池(1)内设置有过滤网(9)将加药池(1)分割成前腔(1a)和后腔(1b)，且后腔(1b)底部比前腔(1a)底部深;靠近出水管(4)一侧的地面上设置有0.5～0.7米高的矩形水泥墩(10)，所述过滤器(5)、计量泵(6)、手动调节压力阀(7)和压力表(8)均安装在矩形水泥墩(10)上，计量泵(6)采用下进上出的液压隔膜计量泵并位于矩形水泥墩(10)的端头，部分出水管(4)铺设在矩形水泥墩(10)的侧面，并通过安装在矩形水泥墩(10)侧面上的固定挂勾(11)稳固。
2.根据权利要求1所述的污水处理用加药间，其特征在于：所述过滤器(5)、计量泵(6)、手动调节压力阀(7)和压力表(8)沿出水管(4)依次安装。
3.根据权利要求1或2所述的污水处理用加药间，其特征在于：所述出水管(4)介于加药池(1)与矩形水泥墩(10)部分平铺在地上，并通过金属保护罩(12)罩住。
说明书
污水处理用加药间
技术领域
本实用新型属于污水 处理技术领域，具体涉及一种污水处理厂的加药间。
背景技术
污水处理过程中不可避免地需要加入絮凝剂溶解液、熟石灰溶解液等，统称为加药。加药间包括加药池、搅拌机、进水管、出水管，出水管上安装有过滤器、计量泵、手动调节液压阀、压力表等。将药剂与自来水在加药池通过搅拌机充分搅拌溶解，再通过出水管输送至加药点使用。
现有加药池为水泥池，设置在地面以上，高度较大，检修及安装设备、清理水泥池需要爬上爬下，极为不便;另外，出水管上安装的计量泵、手动调节液压阀、过滤器、压力表均位于地上，调节及检修需要蹲下，操作人员来回行走的过程中，很容易撞到仪表设备，构成一定的安全隐患;另外，现有的加药间为单级过滤，过滤效果不理想。
实用新型内容
本实用新型旨在提供一种污水处理用加药间，提高过滤效果，并方便操作检修，安全可靠。
为此，本实用新型所采用的技术方案为：一种污水处理用加药间，包括加药池、搅拌机、进水管和出水管，出水管上安装有过滤器、计量泵、手动调节压力阀和压力表，所述加药池的底部沉入地面以下，加药池的顶部高于地面1.3～1.6米，在加药池内设置有过滤网将加药池分割成前腔和后腔，且后腔底部比前腔底部深;靠近出水管一侧的地面上设置有0.5～0.7米高的矩形水泥墩，所述过滤器、计量泵、手动调节压力阀和压力表均安装在矩形水泥墩上，计量泵采用下进上出的液压隔膜计量泵并位于矩形水泥墩的端头，部分出水管铺设在矩形水泥墩的侧面，并通过安装在矩形水泥墩侧面上的固定挂勾稳固。
作为上述方案的优选，所述过滤器、计量泵、手动调节压力阀和压力表沿出水管依次安装。溶解液在进入计量泵等精密零件之前，先经过过滤器再次过滤，延长零件的使用寿命。
进一步，所述出水管介于加药池与矩形水泥墩部分平铺在地上，并通过金属保护罩罩住。由于污水处理厂的出水管多为为塑料件，通过金属保护罩罩住地面上的出水管，避免操作人员经过踩压出水管造成损坏。
本实用新型的有益效果是：
(1)在加药池上增设过滤网进行粗过滤，结合管路上的过滤器进一步过滤，确保了过滤效果，延长了管路上零部件的使用寿命;
(2)过滤网将加药池分成前腔及后腔，后腔底部比前腔底部深，便于药剂在前腔搅拌溶解后，在势能作用下自动流入后腔;加药池部分沉入地面以下，降低了整体高度，检修及安装设备、清理水泥池更加方便;
(3)增设矩形水泥墩用于安装出水管上的零部件，高度符合人机工效，调节及检修不需要蹲下，操作舒适性更好;同时，借用矩形水泥墩的侧面布设部分出水管，节约了矩形水泥墩的占用尺寸，空间结构更加紧凑合理。
