申请日2017.12.25
公开(公告)日2018.09.18
IPC分类号C02F9/04; C02F103/30; C02F101/30
摘要
本实用新型公开了一种用于纺织加工的印染污水回收设备，包括槽体，所述槽体的顶部固定连接有固定板，所述固定板的内部开设有滑槽，且滑槽的内部设置有滑块，所述滑块的顶部固定连接有电动推杆，所述电动推杆的一端与槽体固定连接，所述滑块的底部固定连接有安装套。本实用新型通过设置有第一电机、连接筒、毛刷、电动推杆和固定板，利用第一电机的运作带动连接筒和毛刷进行转动，对污水中含有的纤维杂物进行缠绕吸附，利用电动推杆的运作带动第一电机左右运动，对槽体内部进行来回的吸附，提高去除效果，通过设置有安装槽、导流槽和卡杆，卡杆便于对毛刷进行更换和清理，导流槽引导和聚集污水，减小污水在连接筒表面及安装槽内的残留。
权利要求书

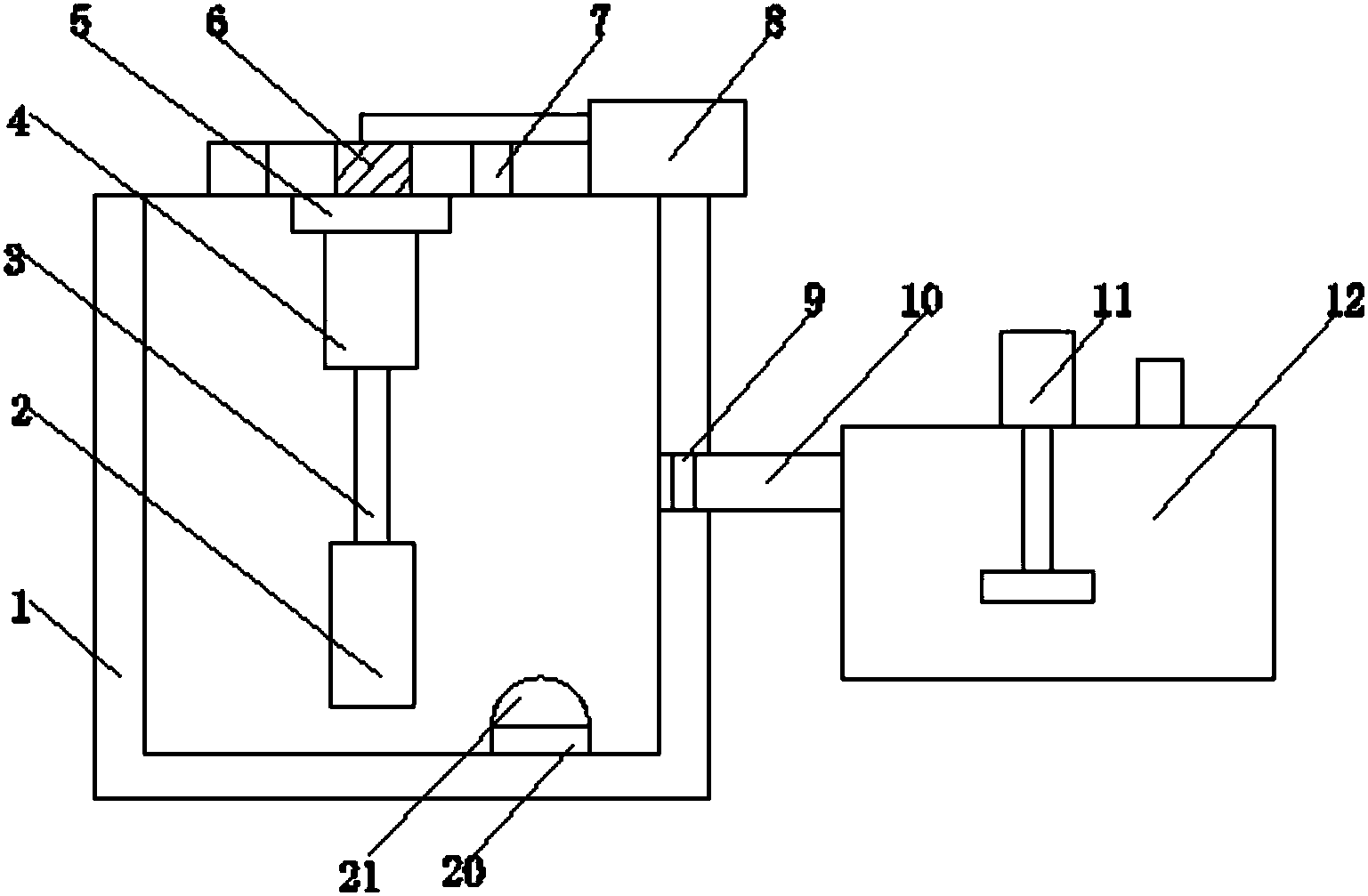

1.一种用于纺织加工的印染污水回收设备，包括槽体(1)，其特征在于：所述槽体(1)的顶部固定连接有固定板(7)，所述固定板(7)的内部开设有滑槽，且滑槽的内部设置有滑块(6)，所述滑块(6)的顶部固定连接有电动推杆(8)，所述电动推杆(8)的一端与槽体(1)固定连接，所述滑块(6)的底部固定连接有安装套(5)，所述安装套(5)的内部套接有第一电机(4)，所述第一电机(4)的转轴通过联轴器传动连接有连接轴(3)，所述连接轴(3)的底端固定连接有连接筒(2)，所述连接筒(2)的外表面开设有安装槽(19)，所述安装槽(19)的右侧开设有卡槽(18)，所述安装槽(19)的内壁上铰接有卡杆(17)，所述卡杆(17)的右端通过销轴与卡槽(18)铰接，所述安装槽(19)的内部设置有安装杆(15)，所述安装杆(15)的外表面固定连接有毛刷(16)。
2.根据权利要求1所述的一种用于纺织加工的印染污水 回收设备，其特征在于：所述槽体(1)的内底部固定连接有密封圈(20)，所述密封圈(20)的顶部固定安装有曝气器(21)。
3.根据权利要求1所述的一种用于纺织加工的印染污水回收设备，其特征在于：所述槽体(1)的右侧固定连接有连接管(10)，所述连接管(10)的内部设置有过滤网(9)。
4.根据权利要求3所述的一种用于纺织加工的印染污水回收设备，其特征在于：所述连接管(10)的右端固定连接有处理箱(12)，所述处理箱(12)的顶部固定安装有第二电机(11)。
5.根据权利要求4所述的一种用于纺织加工的印染污水回收设备，其特征在于：所述第二电机(11)的右侧设置有料斗，所述第二电机(11)转轴的底端固定连接有搅拌板。
6.根据权利要求1所述的一种用于纺织加工的印染污水回收设备，其特征在于：所述安装槽(19)的左侧和右侧均开设有与其相连通的收集槽(14)，所述收集槽(14)的一侧设置有导流槽(13)。
说明书
一种用于纺织加工的印染污水回收设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于纺织加工的印染污水回收设备。
背景技术
印染污水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染污水水量较大，其中80-90%成为废水，纺织印染污水具有水量大、有机污染物含量高、碱性大和水质变化大等特点，属难处理的工业污水之一，用于印染污水处理的主要方法有物化法、生化法和化学法，现有技术用得较多的是化学法，而化学法当中的混凝法应用更为广泛，在印染污水中含有大量的纤维杂物，不及时进行清理可能阻塞处理管道，影响污水处理回收的进行。
实用新型内容
本实用新型的目的在于提供一种用于纺织加工的印染污水回收设备，解决了在印染污水中含有大量的纤维杂物，不及时进行清理可能阻塞处理管道，影响污水处理回收进行的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于纺织加工的印染污水回收设备，包括槽体，所述槽体的顶部固定连接有固定板，所述固定板的内部开设有滑槽，且滑槽的内部设置有滑块，所述滑块的顶部固定连接有电动推杆，所述电动推杆的一端与槽体固定连接，所述滑块的底部固定连接有安装套，所述安装套的内部套接有第一电机，所述第一电机的转轴通过联轴器传动连接有连接轴，所述连接轴的底端固定连接有连接筒，所述连接筒的外表面开设有安装槽，所述安装槽的右侧开设有卡槽，所述安装槽的内壁上铰接有卡杆，所述卡杆的右端通过销轴与卡槽铰接，所述安装槽的内部设置有安装杆，所述安装杆的外表面固定连接有毛刷。
优选的，所述槽体的内底部固定连接有密封圈，所述密封圈的顶部固定安装有曝气器。
优选的，所述槽体的右侧固定连接有连接管，所述连接管的内部设置有过滤网。
优选的，所述连接管的右端固定连接有处理箱，所述处理箱的顶部固定安装有第二电机。
优选的，所述第二电机的右侧设置有料斗，所述第二电机转轴的底端固定连接有搅拌板。
优选的，所述安装槽的左侧和右侧均开设有与其相连通的收集槽，所述收集槽的一侧设置有导流槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置有第一电机、连接筒、毛刷、电动推杆和固定板，利用第一电机的运作带动连接筒和毛刷进行转动，对污水中含有的纤维杂物进行缠绕吸附，利用电动推杆的运作带动第一电机左右运动，对槽体内部进行来回的吸附，提高去除效果，通过设置有安装槽、导流槽、收集槽和卡杆，卡杆便于对毛刷进行更换和清理，导流槽引导和聚集污水，减小污水在连接筒表面及安装槽内的残留。
2、本实用新型通过设置有曝气器和密封圈，利用曝气器的运作，防止槽体底部纤维物堆积的同时加快槽体内部有机物的分解，通过设置有第二电机、料斗和处理箱，经料斗加药剂对印染污水中含有的碱性物质进行中和，减小对环境的破坏。
