申请日2017.12.25
公开(公告)日2018.10.02
IPC分类号C02F1/52
摘要

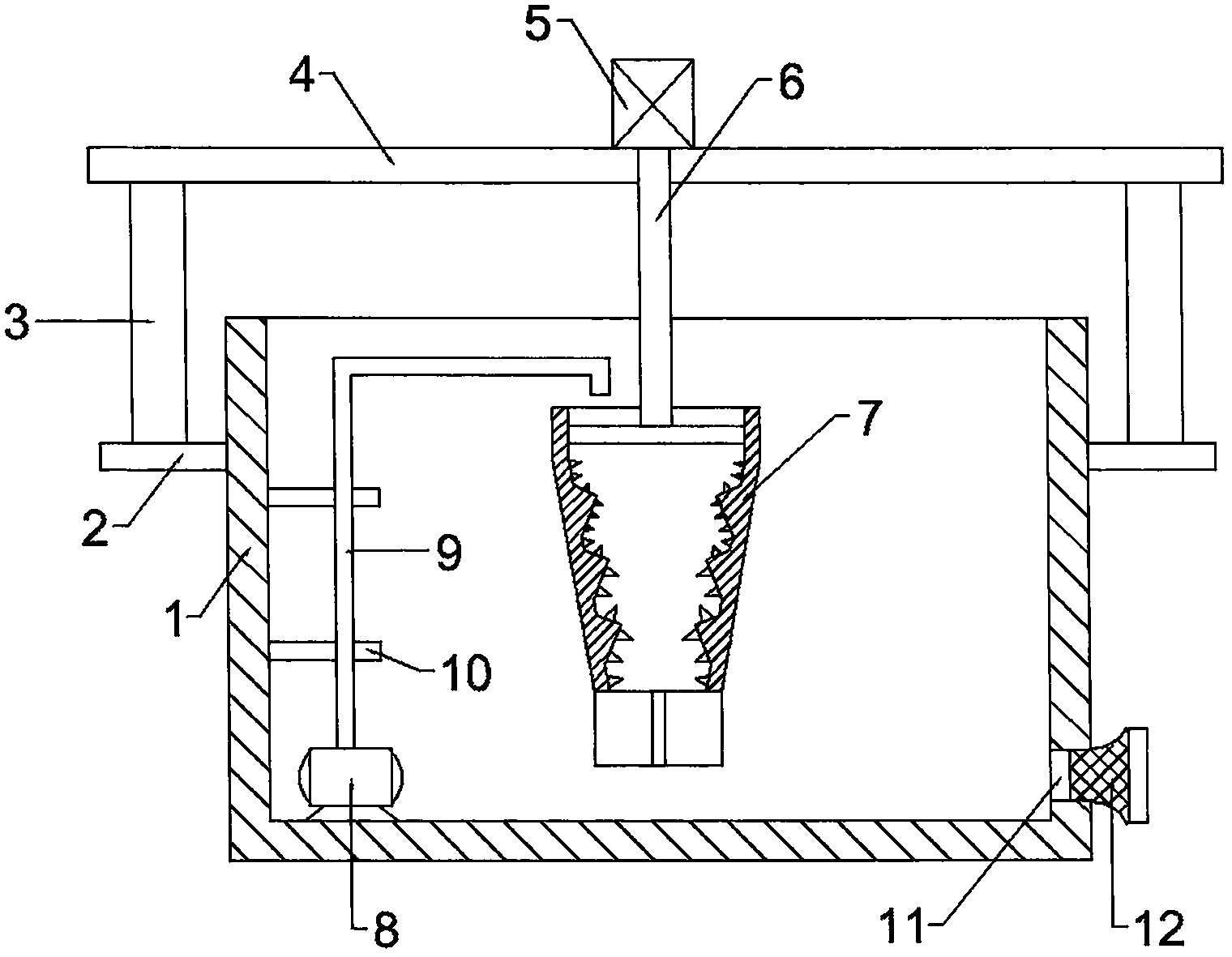

一种基于负压喷射混合的污水处理絮凝用设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶端共同固定连接有支撑板，所述支撑板上侧中间处固定连接有电机，电机输出轴上固定连接有转轴，转轴向下延伸至池体内部，且转轴底端固定连接有负压喷射装置，所述负压喷射装置包括喷射体，喷射体呈圆台状，且喷射体的大端朝上设置，小端朝下设置。本实用新型的有益效果是当喷射体在旋转时会带动负压转动板转动，则喷射体下方为无水或少水区域，其压强低于喷射体内部的压力，则喷射体内部的污水在压强差作用下被推出，从喷射体内喷出，有效提高了污水与絮凝剂的混合效果。
权利要求书
1.一种基于负压喷射混合的污水处理絮凝用设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶端共同固定连接有支撑板，其特征在于，所述支撑板上侧中间处固定连接有电机，电机输出轴上固定连接有转轴，转轴向下延伸至池体内部，且转轴底端固定连接有负压喷射装置，所述负压喷射装置包括喷射体，喷射体呈圆台状，且喷射体的大端朝上设置，小端朝下设置;所述喷射体上侧内部固定连接有水平连接柱，转轴底端与水平连接柱中间处固定连接，所述喷射体内侧壁上均匀布置有若干个扰流凸起;所述喷射体底端固定连接有负压转动板，负压转动板包括第一转动板和第二转动板，第一转动板和第二转动板交叉呈十字状;所述池体底部布置有泵体，泵体上连接有出水管，出水管的出水口位于喷射体正上方。
2.根据权利要求1所述的一种基于负压喷射混合的污水处理絮凝用设备，其特征在于，所述扰流凸起呈三棱锥状。
3.根据权利要求1或2所述的一种基于负压喷射混合的污水处理絮凝用设备，其特征在于，所述喷射体内侧壁上设置有若干个扰流漩涡。
4.根据权利要求1所述的一种基于负压喷射混合的污水处理絮凝用设备，其特征在于，所述出水管通过支撑架设置在池体内侧壁上。
5.根据权利要求1所述的一种基于负压喷射混合的污水 处理絮凝用设备，其特征在于，所述池体底部开设有排污口，排污口内设置有塞体。
说明书
一种基于负压喷射混合的污水处理絮凝用设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种基于负压喷射混合的污水处理絮凝用设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
絮凝是指使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。
在使用时，为了使絮凝效果更佳，需要使絮凝剂与污水进行充分的混合处理，在现有技术中，混合是通过搅拌叶片来进行的，但是其混合效果不佳，难以达到充分混合的目的。
实用新型内容
本实用新型的目的在于提供一种基于负压喷射混合的污水处理絮凝用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于负压喷射混合的污水处理絮凝用设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶端共同固定连接有支撑板，所述支撑板上侧中间处固定连接有电机，电机输出轴上固定连接有转轴，转轴向下延伸至池体内部，且转轴底端固定连接有负压喷射装置，所述负压喷射装置包括喷射体，喷射体呈圆台状，且喷射体的大端朝上设置，小端朝下设置;所述喷射体上侧内部固定连接有水平连接柱，转轴底端与水平连接柱中间处固定连接，所述喷射体内侧壁上均匀布置有若干个扰流凸起;所述喷射体底端固定连接有负压转动板，负压转动板包括第一转动板和第二转动板，第一转动板和第二转动板交叉呈十字状;所述池体底部布置有泵体，泵体上连接有出水管，出水管的出水口位于喷射体正上方。
作为本实用新型进一步的方案是：所述扰流凸起呈三棱锥状。
作为本实用新型再进一步的方案是：所述喷射体内侧壁上设置有若干个扰流漩涡。
作为本实用新型再进一步的方案是：所述出水管通过支撑架设置在池体内侧壁上。
作为本实用新型再进一步的方案是：所述池体底部开设有排污口，排污口内设置有塞体。
本实用新型的有益效果是当喷射体在旋转时会带动负压转动板转动，则喷射体下方为无水或少水区域，其压强低于喷射体内部的压力，则喷射体内部的污水在压强差作用下被推出，从喷射体内喷出，有效提高了污水与絮凝剂的混合效果;污水在喷射体内部运动时会撞击到扰流漩涡内，然后形成一个局部的漩涡，污水在漩涡中得到再进一步的混合作用，再进一步提高了污水的絮凝效果。
