申请日1988.03.17
公开(公告)日1990.03.07
IPC分类号C02F1/76; A61L2/24
摘要
本实用新型为氯气消毒水处理微机控制成套装置，该成套装置采用一种简易的水流量、氯气流量变送器及投氯后水中余氯量的自动采样检测装置配上微型电子计算机及辅助电路，可以实现对不同的氯气消毒水处理系统的余氯量的多点自动监测、控制、适用于自来水、生活污水、医院污水的氯气消毒水处理过程控制。
権利要求書
1、一种由微型电子计算机系统(主机)配上水流量变送器，氯气流量变送器、余氯量变送器及辅助电路组成的氯气消毒水处理微机控制成套装置，其特征在于该成套装置具有水流量-氯气流量比值控制内环及处理后水的余氯量控制外环组成的串级控制系统。
2、按权利要求1所述的氯气消毒水处理微机控制成套装置，其特征在于氯气流量变送器及小流量的水流量变送器由U型管压差计及环形二极管电容检测电路组成;大流量的水流量变送器则采用膜盒式差压变送器。
3、按权利要求1所述的氯气消毒水处理微机控制成套装置，其特征在于具有独立功能的，能实现余氯量自动采样、检测的余氯量变送器由微处理机控制，包括采样泵、气泵、药液定量管、水样定量管及电磁阀等部件。
4、按权利要求1所述的氯气消毒水处理微机控制成套装置，其特征在于微机(主机)具有译码及输入/输出扩展板，通过8通道A/D接口实现对各变送器的数据采集，並通过光电耦合电路与各变送器及执行机构驱动电路实现双向通信联系，整个串级控制系统的主、副调节器运算功能由此台主机实现。
说明书
本实用新型是关于氯气消毒水处理微机控制成套装置，属微型电子计算机过程控制领域。
迄今为止，自来水、生活污水、医院污水的氯气消毒工艺过程多采用人工分析，处理后水的余氯量用人工控制投氯量的办法。国内某些单位从国外购买或自行研制余氯自动采样检测仪，但都由于成本过高或尚未能构成完整的自动检测、控制系统因而未能得到广泛的应用。
本实用新型的目的在于提供一种结构简单、价格便宜、易于普及的余氯量自动采样装置，並配上微型电子计算机及辅助电路自动完成处理后水中余氯量的采样检测及投氯量的控制。
本实用新型的目的是这样实现的：

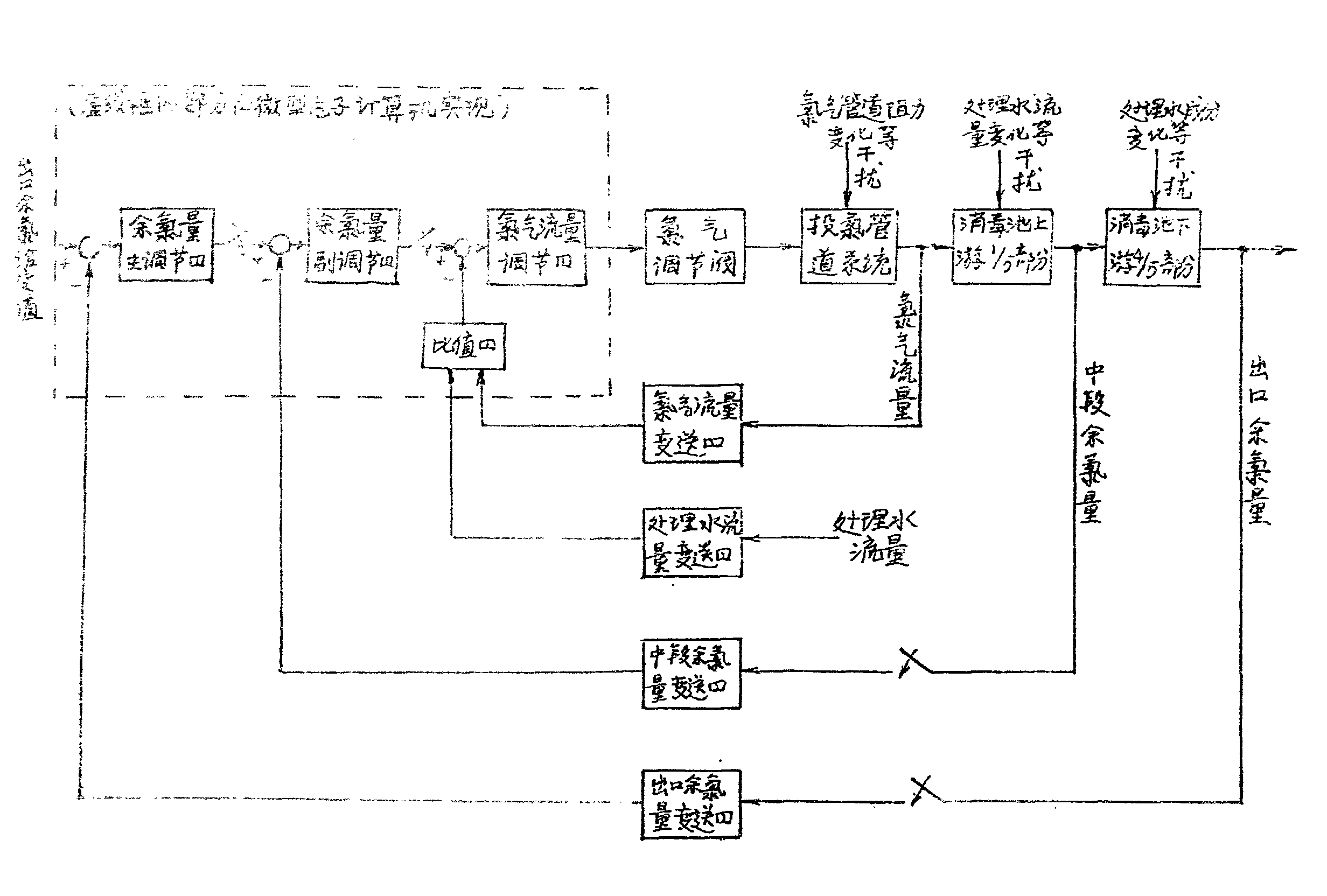

附图1为系统框图。
该成套装置具有水流量——氯气流量比值控制内环及处理后水的余氯量控制外环组成的串级控制系统。该装置的微机(主机)具有译码及输入/输出扩展板，通过8通道A/D接口实现对各变送器的数据采集，並通过光电耦合电路与各变送器及执行机构驱动电路实现双向联系，整个串级控制系统的主、副调节器运算
由此台主机实现，该成套装置的氯气流量变送器及小流量的水流量变送器均由U型管压差计及环形二极管电容检测电路组成;大流量的水流量变送器则采用膜盒式差压变送器。
该成套装置具有一个位于消毒池出口的处理后水的余氯量控制的主环(外环)和消毒池上游1/5处采样点水的余氯量控制的第一副环(中环)以及处理水与氯气流量比值控制的第二副环(内环)。主环以略大于水处理消毒池滞后时间为采样周期，並根据余氯量检测结果与给定值的偏差按一定调节规律得到余氯量主调节的输出，以作为第一副环中的余氯量副调节器的给定值。第一副环的余氯量采样检测及控制周期仅为主环的五分之一左右，余氯量副调节器的输出就作为第二副环的氯气流量调节器的给定值，在一个采样周期内使氯气和处理水的流量比值保持恒定，在第一副环的下一个采样时刻根据余氯量的偏差大小适当修正氯气和处理水流量的比值，这样就构成了一个完整的三闭环串级控制系统。
