申请日2017.12.25
公开(公告)日2018.09.21
IPC分类号C02F9/14
摘要
本实用新型提供过滤式生物吸附污水处理系统，包括过滤装置、处理装置、搅拌装置和调节装置，过滤装置设置在处理装置的顶端，搅拌装置设置在处理装置内，调节装置设置在处理装置上。本实用新型的有益效果是：通过控制器能够对处理装置内污水的处理进行自动调节，COD检测器能够实时监测处理装置中污水化学需氧量，从而向COD分析器进行传输，由其对数据进行分析后，向控制器发出分析信号，从而使得控制器有目的的控制气体调节阀和调节电磁阀的开启与关闭，使得处理装置内的污水能够得到充分的处理，提高污水处理的效率。
权利要求书
1.过滤式生物吸附污水处理系统，其特征在于：包括过滤装置、处理装置、搅拌装置和调节装置，所述过滤装置设置在所述处理装置的顶端，所述搅拌装置设置在所述处理装置内，所述调节装置设置在所述处理装置上;
所述过滤装置包括集水器、过滤斗、过滤网、过滤密封盖、进气管和排气管，所述集水器设置在所述处理装置上，所述集水器的顶端设置有所述过滤斗，在所述过滤斗的中部设置有所述过滤网，所述过滤密封盖设置在所述过滤斗的顶端，在所述过滤密封盖上设置有进气管，所述排气管设置在所述集水器的一侧;
所述搅拌装置包括搅拌电机、搅拌轴、搅拌棒、搅拌头、气体循环泵、气体循环管和气体调节阀，所述搅拌电机设置在所述处理装置的顶端，所述搅拌电机的输出轴与所述搅拌轴相连，在所述搅拌轴上交错设置有所述搅拌棒，在所述搅拌棒的一端设置有所述搅拌头，所述搅拌轴、所述搅拌棒和所述搅拌头均采用中空的结构，所述搅拌头采用球型结构，在所述搅拌头上开设有出气孔，所述气体循环泵设置在所述处理装置的外侧，所述气体循环泵通过所述气体循环管与所述搅拌轴相连通，在所述气体循环管上设置有所述气体调节阀;
所述调节装置包括调节罐、调节电磁阀、COD检测器和调节管，所述调节罐设置在所述处理装置外侧，所述调节罐通过所述调节管与所述处理装置的内部相连通，所述调节电磁阀设置在所述调节管上，在所述调节管上均匀且交错的设置有调节口，所述COD检测器设置在所述处理装置的内壁上。
2.根据权利要求1所述的过滤式生物吸附污水 处理系统，其特征在于：所述处理系统还包括控制装置，所述控制装置包括COD分析器和控制器，所述COD检测器的输出端与所述COD分析器的输入端相连，所述COD分析器的输出端与所述控制器的输入端相连，所述控制器的第一输出端与所述气体调节阀相连，所述控制器的第二输出端与所述调节电磁阀相连。
3.根据权利要求1所述的过滤式生物吸附污水处理系统，其特征在于：相邻的所述搅拌棒之间的距离为所述搅拌轴长度的1/15-1/12，相邻的所述搅拌棒之间的夹角为30-45°。
4.根据权利要求1所述的过滤式生物吸附污水处理系统，其特征在于：所述进气管通过加压管路与加压泵相连，在所述过滤斗的上部设置有污水进水管，在所述污水进水管上设置有污水阀门。
说明书
过滤式生物吸附污水处理系统
技术领域
本实用新型涉及污水处理装置技术领域，更具体地说涉及一种过滤式生物吸附污水处理系统。
背景技术
随着生产和生活的进步，废水处理问题得到国内外广泛的关注。为了减轻污水对水体和环境的危害，在污水排入到自然环境之前，需要对污水进行净化处理。
目前，以生物带为载体，所述生物带为一种由纤维丝组成的带状柔性填料，在生物带上固定特定生物菌直接用于湖泊和河道中的污水治理，具有很好的效果，且不需要建设大量的构筑物，投资和运行成本都非常低廉，仅为建构筑物的30-40%。
实用新型内容
本实用新型克服了现有技术中的不足，提供了一种过滤式生物吸附污水处理系统。
本实用新型的目的通过下述技术方案予以实现。

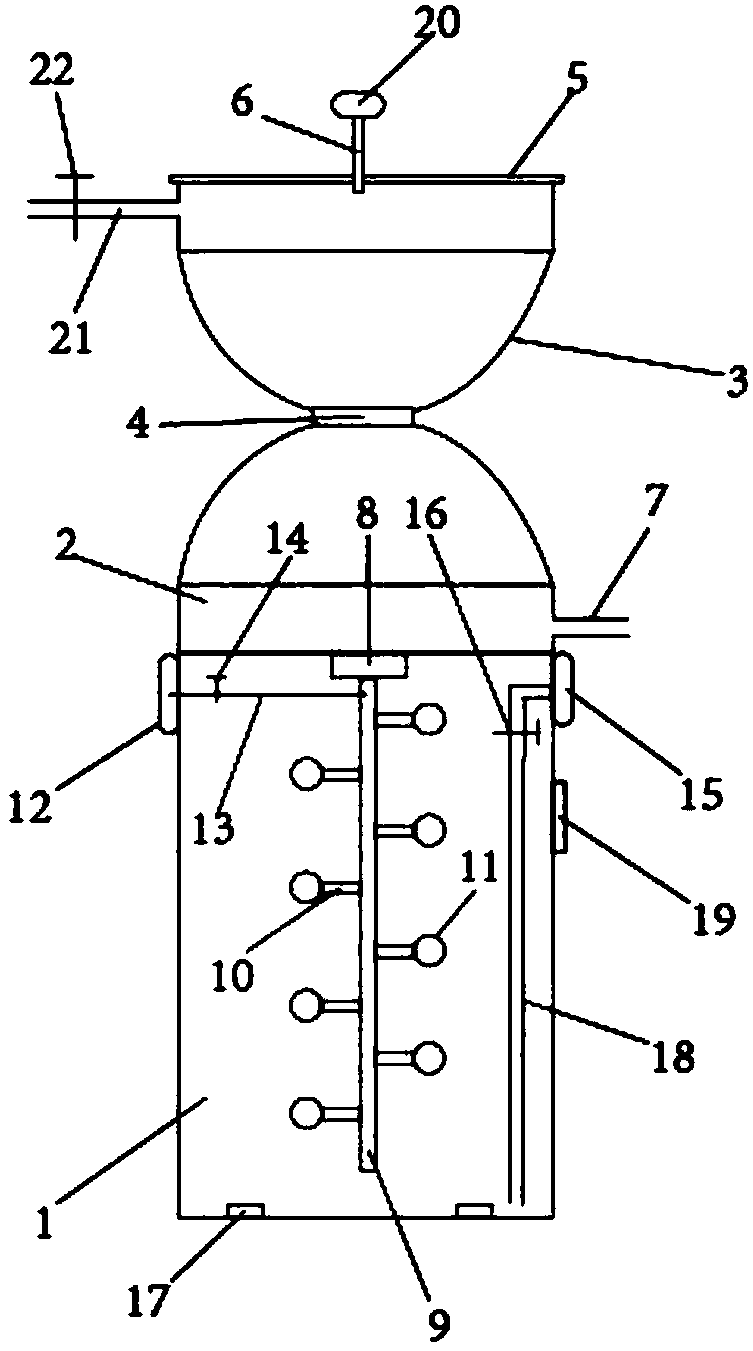

过滤式生物吸附污水处理系统，包括过滤装置、处理装置、搅拌装置和调节装置，所述过滤装置设置在所述处理装置的顶端，所述搅拌装置设置在所述处理装置内，所述调节装置设置在所述处理装置上;
所述过滤装置包括集水器、过滤斗、过滤网、过滤密封盖、进气管和排气管，所述集水器设置在所述处理装置上，所述集水器的顶端设置有所述过滤斗，在所述过滤斗的中部设置有所述过滤网，所述过滤密封盖设置在所述过滤斗的顶端，在所述过滤密封盖上设置有进气管，所述排气管设置在所述集水器的一侧;
所述搅拌装置包括搅拌电机、搅拌轴、搅拌棒、搅拌头、气体循环泵、气体循环管和气体调节阀，所述搅拌电机设置在所述处理装置的顶端，所述搅拌电机的输出轴与所述搅拌轴相连，在所述搅拌轴上交错设置有所述搅拌棒，在所述搅拌棒的一端设置有所述搅拌头，所述搅拌轴、所述搅拌棒和所述搅拌头均采用中空的结构，所述搅拌头采用球型结构，在所述搅拌头上开设有出气孔，所述气体循环泵设置在所述处理装置的外侧，所述气体循环泵通过所述气体循环管与所述搅拌轴相连通，在所述气体循环管上设置有所述气体调节阀;
所述调节装置包括调节罐、调节电磁阀、COD检测器和调节管，所述调节罐设置在所述处理装置外侧，所述调节罐通过所述调节管与所述处理装置的内部相连通，所述电磁调节阀设置在所述调节管上，在所述调节管上均匀且交错的设置有调节口，所述COD检测器设置在所述处理装置的内壁上。
所述处理系统还包括控制装置，所述控制装置包括COD分析器和控制器，所述COD检测器的输出端与所述COD分析器的输入端相连，所述COD分析器的输出端与所述控制器的输入端相连，所述控制器的第一输出端与所述气体调节阀相连，所述控制器的第二输出端与所述调节电磁阀相连。
相邻的所述搅拌棒之间的距离为所述搅拌轴长度的1/15-1/12，相邻的所述搅拌棒之间的夹角为30-45°。
所述进气管通过加压管路与加压泵相连，在所述过滤斗的上部设置有污水进水管，在所述污水进水管上设置有污水阀门。
本实用新型的有益效果为：通过控制器能够对处理装置内污水的处理进行自动调节，COD检测器能够实时监测处理装置中污水化学需氧量，从而向COD分析器进行传输，由其对数据进行分析后，向控制器发出分析信号，从而使得控制器有目的的控制气体调节阀和调节电磁阀的开启与关闭，使得处理装置内的污水能够得到充分的处理，提高污水处理的效率;在处理装置上设置过滤装置，通过过滤装置能够将污水中的杂质进行初步的过滤，从而减少污水中固体污染物的数量，降低固体污染物对后续污水处理的影响，通过加压的方式能够大大提高污水通过过滤装置的效率，避免过滤装置过滤速度过慢而导致的污水处理速度降低的情况发生;将气体循环装置与搅拌装置合二为一，这样的设计理念不仅能够增大处理装置内部污水处理量，同时在搅拌的同时，在搅拌所产生水流的相对运动的过程中进入处理装置内额氧气能够更好地分散与溶于污水中，对于生物利用溶解氧来对污水中的有机类物质进行降解具有非常大的帮助。
