申请日2017.12.25
公开(公告)日2018.09.21
IPC分类号E02B5/08
摘要
本实用新型公开了一种园林用水渠污水处理设备，包括圆套，所述圆套内部的两侧均套接有第一滤网，所述圆套内且位于两个第一滤网之间套接有第二滤网，所述圆套内部的两侧均开设有安装槽，所述安装槽一侧内壁的上下两侧均镶嵌有滑轨，所述滑轨内滑动连接有滑块，所述滑块的一侧通过伸缩杆与滑轨内壁的一侧活动连接，所述伸缩杆上套接有挤压弹簧，所述挤压弹簧的两端分别与滑轨内壁的一侧和滑块的一侧固定连接。本实用新型通过对圆套的改进，当相对挤压两个软套时，能够使两个推板分别在两个滑杆上滑动，此时，能够压缩卡紧弹簧，并且能够带动卡杆缩入安装槽内，此时，能够将圆套由排水管内拆卸下来进行清理。
权利要求书

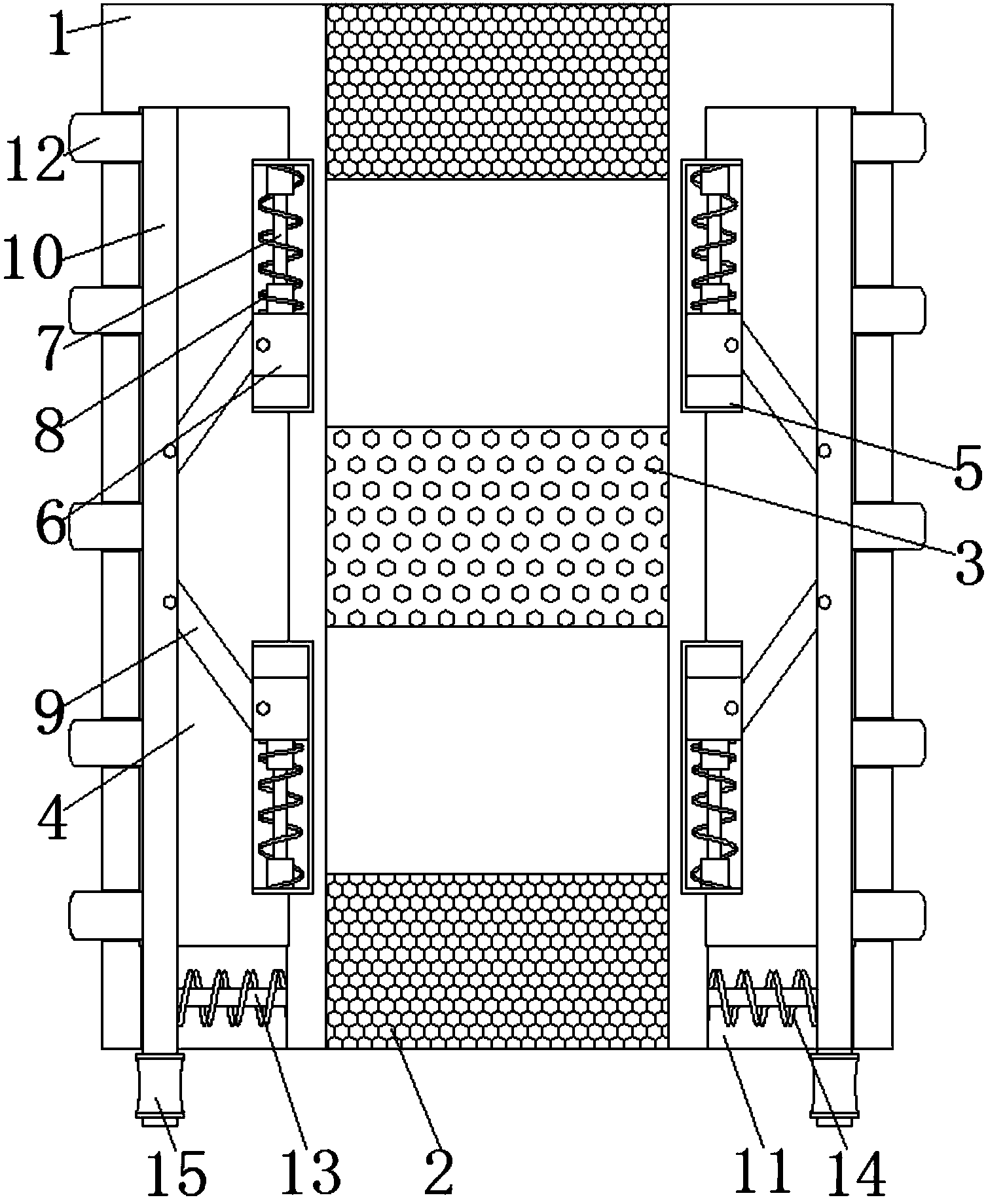

1.一种园林用水渠污水处理设备，包括圆套(1)，其特征在于：所述圆套(1)内部的两侧均套接有第一滤网(2)，所述圆套(1)内且位于两个第一滤网(2)之间套接有第二滤网(3)，所述圆套(1)内部的两侧均开设有安装槽(4)，所述安装槽(4)一侧内壁的上下两侧均镶嵌有滑轨(5)，所述滑轨(5)内滑动连接有滑块(6)，所述滑块(6)的一侧通过伸缩杆(7)与滑轨(5)内壁的一侧活动连接，所述伸缩杆(7)上套接有挤压弹簧(8)，所述挤压弹簧(8)的两端分别与滑轨(5)内壁的一侧和滑块(6)的一侧固定连接，且四个滑块(6)以两个为一组与滑轨(5)相背的一侧均通过斜板(9)分别与两个推板(10)的一侧活动连接，所述推板(10)的底端贯穿安装槽(4)内壁底部开设的滑槽(11)且延伸至其下方，且两个推板(10)相背的一侧均固定连接有卡杆(12)，所述卡杆(12)与推板(10)相背的一端贯穿圆套(1)且延伸其外部，所述滑槽(11)内壁的两侧通过滑杆(13)连接，所述滑杆(13)穿插在推板(10)上，所述滑杆(13)上套接有卡紧弹簧(14)，所述卡紧弹簧(14)的两端分别与滑槽(11)内壁的一侧和推板(10)的一侧固定连接。
2.根据权利要求1所述的一种园林用水渠污水处理设备，其特征在于：所述第二滤网(3)套接在圆套(1)内腔的中部，且两个第一滤网(2)相背的一侧分别与圆套(1)的顶部和底部平齐。
3.根据权利要求1所述的一种园林用水渠污水处理设备，其特征在于：所述斜板(9)与滑轨(5)之间的夹角为三十度，且四个斜板(9)以两个为一组分别以圆套(1)两侧的中点为轴心对称设置。
4.根据权利要求1所述的一种园林用水渠污水 处理设备，其特征在于：所述卡杆(12)的数量为十个，且十个卡杆(12)以五个为一组分别等距离设置在两个推板(10)相背的一侧。
5.根据权利要求1所述的一种园林用水渠污水处理设备，其特征在于：所述推板(10)上套接有软套(15)，且软套(15)位于圆套(1)的下方。
6.根据权利要求1所述的一种园林用水渠污水处理设备，其特征在于：所述推板(10)的顶部搭接在安装槽(4)内壁的顶部，且两个推板(10)相背的一侧分别搭接在两个安装槽(4)内壁的一侧。
说明书
一种园林用水渠污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种园林用水渠污水处理设备。
背景技术
在一定的地域运用工程技术和艺术手段，通过改造地形种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。在园林的排水管道中，需要对污水进行处理。
园林用污水处理设备分为多种类型，其中一种为套接在排水管内的过滤套，现有的过滤套内部一般设置有多层过滤网，通过螺丝或者其他卡件安装在排水管内时，能够对污水进行有效地过滤，但是时间一长，其内部会有大量的杂质，容易堵塞滤网，为了对其进行清理，需要将其拆卸下来，但是现有的过滤套不方便拆卸。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种园林用水渠污水处理设备，解决了过滤套不方便清理的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种园林用水渠污水处理设备，包括圆套，所述圆套内部的两侧均套接有第一滤网，所述圆套内且位于两个第一滤网之间套接有第二滤网，所述圆套内部的两侧均开设有安装槽，所述安装槽一侧内壁的上下两侧均镶嵌有滑轨，所述滑轨内滑动连接有滑块，所述滑块的一侧通过伸缩杆与滑轨内壁的一侧活动连接，所述伸缩杆上套接有挤压弹簧，所述挤压弹簧的两端分别与滑轨内壁的一侧和滑块的一侧固定连接，且四个滑块以两个为一组与滑轨相背的一侧均通过斜板分别与两个推板的一侧活动连接，所述推板的底端贯穿安装槽内壁底部开设的滑槽且延伸至其下方，且两个推板相背的一侧均固定连接有卡杆，所述卡杆与推板相背的一端贯穿圆套且延伸其外部，所述滑槽内壁的两侧通过滑杆连接，所述滑杆穿插在推板上，所述滑杆上套接有卡紧弹簧，所述卡紧弹簧的两端分别与滑槽内壁的一侧和推板的一侧固定连接。
优选的，所述第二滤网套接在圆套内腔的中部，且两个第一滤网相背的一侧分别与圆套的顶部和底部平齐。
优选的，所述斜板与滑轨之间的夹角为三十度，且四个斜板以两个为一组分别以圆套两侧的中点为轴心对称设置。
优选的，所述卡杆的数量为十个，且十个卡杆以五个为一组分别等距离设置在两个推板相背的一侧。
优选的，所述推板上套接有软套，且软套位于圆套的下方。
优选的，所述推板的顶部搭接在安装槽内壁的顶部，且两个推板相背的一侧分别搭接在两个安装槽内壁的一侧。
(三)有益效果
本实用新型提供了一种园林用水渠污水处理设备。具备以下有益效果：
(1)、本实用新型通过对圆套的改进，当相对挤压两个软套时，能够使两个推板分别在两个滑杆上滑动，此时，能够压缩卡紧弹簧，并且能够带动卡杆缩入安装槽内，此时，能够将圆套由排水管内拆卸下来进行清理。
(2)、本实用新型通过对滑轨的改进，当两个推板相对移动时，能够使推板通过斜板推动滑块在滑轨内滑动，此时，能够使伸缩杆和其上套接的挤压弹簧压缩，此时，能够增加推板移动时的稳定性，当松开推板之后，在挤压弹簧和卡紧弹簧回弹力的作用下，能够使推板推动卡杆稳定插接在排水管内壁上预先开设的卡孔内。
