摘要
本发明是涉及一种具有矩形的、箱式结构的处理废乳化液和工业废水的设备。它具有一个对被处理的液体通过化学混合物进行处理的反应容器，一个与此相关的沉淀容器，以及从该容器中排出沉积物的装置和向被处理液体供给化学混合物的装置。构成的沉积物在沉淀器中从液体分离出来并沉淀。
権利要求書

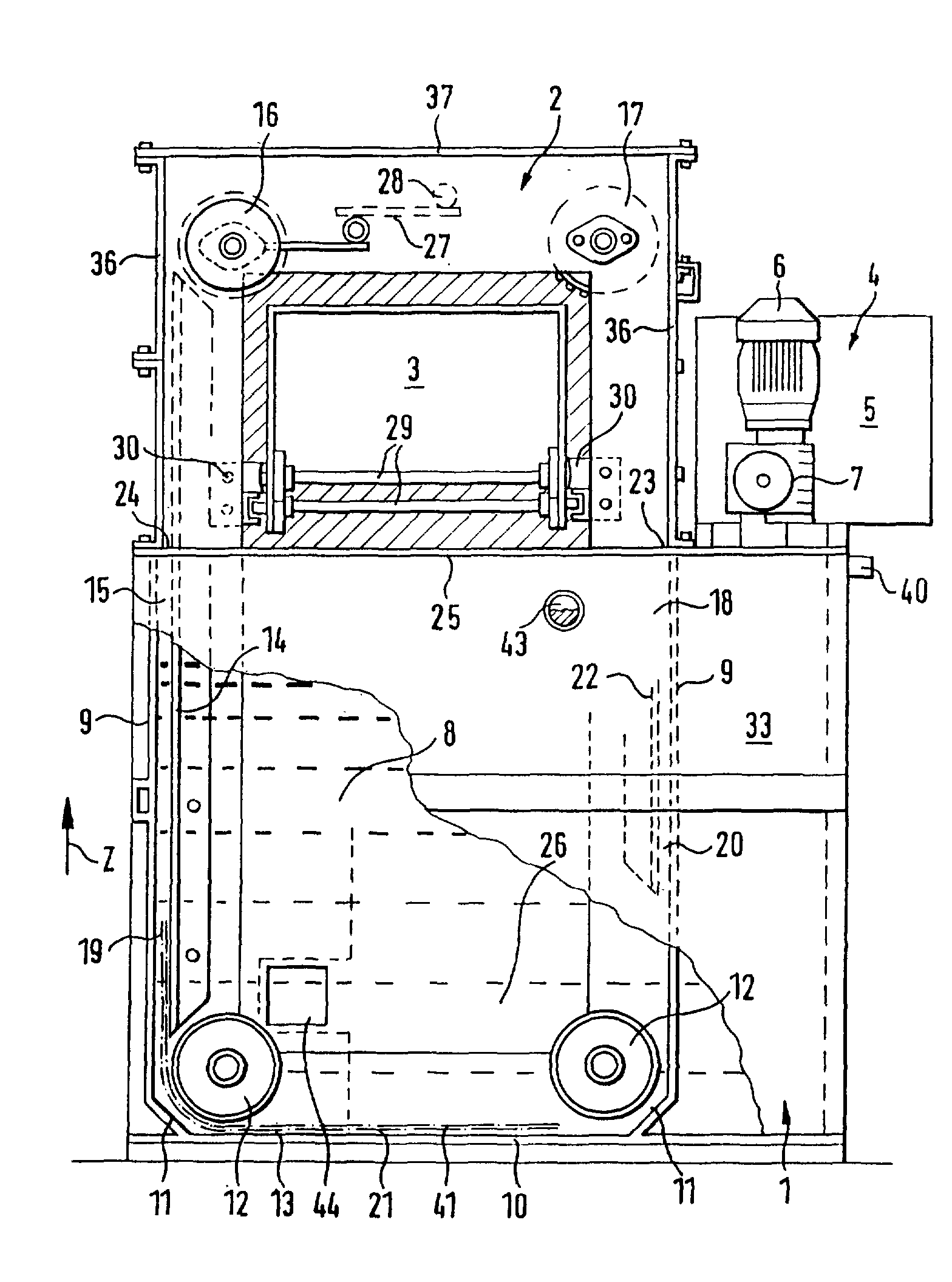

1、处理废乳化液和工业废水或类似物质的设备，它具有一个供要加以处理的液体和分离剂相互起化合作用的反应容器，一个析出沉积物的沉淀容器和一个将沉积物从沉淀容器排出的装置，其特征为：箱形的容纳液体的容器(33、26)具有平直的底部，在沉淀容器中形成的沉积物沉积于箱底，而蜂窝带在箱底上方运行，蜂窝带以其外表面在相对安置的侧壁(9、14和9、22)之间及底面(10)上滑过，并通过与蜂窝带的横截面相适应的开口(23、24)离开沉淀容器(26)，蜂窝带途经一个放置于容器上部的收集器(3)上万。
2、按照权利要求1所述的设备，其特征为：蜂窝带沿一矩形路径运行，具有两条垂直的和两条水平的回行段。一部分位于沉淀容器(26)外部的蜂窝带通过一拱形结构(2)，收集器(3)能移动到该拱形结构中。
3、按照权利要求1和2所述的设备，其特征为：反应容器(33)和沉淀容器用一块平板(25)打封盖，板上有开口(23、24)，它的横截面形状相应于蜂窝带(13)的横截面形状。
4、按照权利要求1至3所述设备，其特征为：蜂窝带(13)的垂直回行段(19、20)在侧壁(9)和辅助侧壁(14、22)所构成的通道(15、18)中运行，其中侧壁(9)和辅助壁(14、22)至少要有一部分延伸入拱形结构(2)中。
5、按照权利要求1至4所述设备，其特征为：可以在拱形结构(2)中进出的收集器(3)在导轨(30)上运行，并能在其向外运动的终点翻转。
6、按照权利要求1至5所述设备，其特征为：一个敲击装置(27、28)作用于蜂窝带(13)在拱形结构(2)中运行的上水平回行段上。
7、按照权利要求1至6所述设备，其特征为：蜂窝带(13)借助一个带有齿环(42)的传动辊(17)由带有齿轮箱(39)的电机(38)驱动，该驱动是可调节的。
说明书
本发明涉及一种处理废乳化液和工业用水或类似物质的设备，它具有一个反应容器和一个沉淀容器以及将沉积物从沉淀容器排出或传送的装置，要加以处理的液体和一种化学物质的混合物在该反应容器内互相起化合作用，而在沉淀容器中沉淀出沉积物。
在德国公开的专利3124738中介绍了一个这种类型的处理废乳化液和工业废水的设备。在这个设备中沉积物通过一个由传动滚轮和转向滚轮导引的蜂窝状带从沉淀室排出并抛到一个斜面上，最后沉积物从该斜面进入带式过滤器的槽中。以这种方式从沉淀室运出的沉积物还含有很多水份，所以水份会在该斜面上流出。
在由透水的纤维素或纤维材料构成的带式过滤器上，沉淀物失去一部分水份，以使最后在挤压辊的作用下在一个具有带式过滤器的专用设备上通过，使沉积物进一步排水。这种设备很昂贵而且笨重，它需要很大的空间，由于采用带式过滤器和挤压辊也造成了投资和维修花费很大。
此外，要求有一个非常实用的延伸于整个下部区域收集流出废水的装置，因此还要有多个分开的废水排出管道。
本发明的任务在于提供一种前言中所述的设备，它应很紧凑，其中反应容器、沉淀容器和其它容纳水的部分都是封闭的，因此在倾斜的状态或在抖动或振动时，例如该设备装在船上时也不会有液体流出，而且它很容易监视，保养。
本发明的目的是通过下述措施实现的，容纳液体的容器呈箱形，具有直壁，在沉淀容器中形成的沉积物通过蜂窝带排出，蜂窝带以其外表面在相对安置的侧壁之间及底面上滑动，通过与蜂窝带的横截面相应的开口离开容器，并在容器外的沉积物收集器上方经过。
蜂窝带的宽度相应于设备中沉淀容器的宽度并沿一矩形路径运行，为此要经过三个导向辊和一个传动辊，其中蜂窝带的两个导向辊相对着位于底部和侧壁所形成的角上，另一个导向辊位于下部导向辊之一的正上方，传动辊则设置于另一个下部导向辊的正上方。
蜂窝带的通道形导向装置由垂直的侧壁和与侧壁相平行并离开一定距离的辅助壁构成，该距离略大于蜂窝带的厚度。蜂窝带是一条循环带，并由两个相对着的水平回行段和两个亦是相对设置的垂直回行段构成。
由此形成了一个矩形圈，矩形圈在装有液体的容器上方要有一定的高度，以便使沉积物收集器可以进入蜂窝带的两条垂直回行段之间，收集器用来接纳从上水平回行段掉下来的沉积物。上水平回行段中蜂窝带的排空是由敲击装置实现的，敲击装置有节奏地敲击蜂窝带上水平表面。
蜂窝带是由一个带变速齿轮箱的电机驱动的。传动辊在它的外圆上最好设置两个齿环，它们与蜂窝带上相应两列蜂窝啮合使蜂窝带运动。
蜂窝带与沉积物的形成速度相适应比较慢地通过沉淀容器的底部，使从液体中凝结并沉积出来的沉积物能落入蜂窝带的蜂窝中，并随着蜂窝带一起运动并向上传送。
由于在蜂窝带中的沉积物在沉淀容器外向上运动的这段时间很 长，所以沉积物可以自行排水，而不需要像在现有设备中那样要有加压装置或其它类似装置。
设备具有输入及输出导管，要处理的废水可以通过导管输入，而处理过的废水可以从导管输出。该设备可以以这种方式连续地工作。
从设备出来的液体基本上净化到可以排入排水沟的程度，如在船上进行处理则可以排入双层底板相应的空腔中去，以便在下一次港口停留时将其排掉。
产生的残渣即沉积物可以从可以翻转的槽式收集器直接倒入包装材料或塑料袋中，也可以不用翻斗而采用其它的装置运走从蜂窝带落出的沉积物，例如“V”形截面的料槽，料槽的侧壁相对于相互对置的蜂窝带垂直回行段是倾斜的，料槽的底部呈圆形截面，并具有一个螺旋输送机，它将沉积物送入与一收集容器相连的软管中。
构成设备的箱体上面用一块平板封盖，箱体中有反应容器和沉淀容器，在盖上仅有缝隙式的开口，蜂窝带的导向通道通向该开口，蜂窝带通过此开口向上离开容器，而当蜂窝带在容器上方走完一“U”形路径返回后，在相对的另一侧又进入相应通道的另一缝隙式开口中。
由此使沉淀容器中的液体与上部密封，即使在倾斜位置它也不会流出。
