申请日2017.12.22
公开(公告)日2018.06.01
IPC分类号F27B7/20; F27B7/26; F27B7/34; C02F1/04
摘要
本发明涉及农业废水处理领域，特别涉及一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，包括炉体，所述炉体呈水平设置且炉体内设有容纳腔，所述炉体的两端分别设有用以封闭的容纳腔的第一密封盖和第二密封盖，所述第一密封盖上设有用以连通容纳腔的进料管道，所述炉体的外侧壁和内侧壁之间设有用以对容纳腔进行加热的加热组件，所述炉体的底部设有用以支撑炉体的支撑组件和用以驱动炉体旋转的驱动组件，第二密封盖旁侧设有用以将容纳腔内的废气向外排出的排风组件。本发明通过进料管道将废水通入容纳腔啮并通过加热管道将废水加热蒸发留下盐渣，通过扬料板的波动防止盐渣加热凝结在炉体的内侧壁上，导致盐渣难以清除。
权利要求书

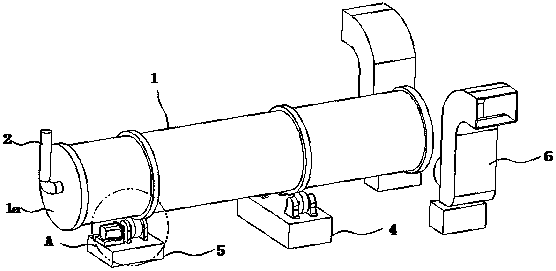

1.一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：包括炉体(1)，所述炉体(1)呈水平设置且炉体(1)内设有容纳腔，所述炉体(1)的两端分别设有用以封闭的容纳腔的第一密封盖(1a)和第二密封盖(1b)，所述第一密封盖(1a)上设有用以连通容纳腔的进料管道(2)，所述炉体(1)的外侧壁和内侧壁之间设有用以对容纳腔进行加热的加热组件(3)，所述炉体(1)的底部设有用以支撑炉体(1)的支撑组件(4)和用以驱动炉体(1)旋转的驱动组件(5)，第二密封盖(1b)旁侧设有用以将容纳腔内的废气向外排出的排风组件(6)。
2.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述炉体(1)的外侧壁上套设有与驱动组件(5)啮合的齿圈(1c)和与支撑组件(4)抵触连接的固定套(1d)，所述链轮(5b)和固定套(1d)均与炉体(1)外侧壁固定连接。
3.根据权利要求2所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述驱动组件(5)包括驱动电机(5a)、链轮(5b)、第一轴承座(5c)和第二轴承座(5d)，所述第一轴承座(5c)和第二轴承座(5d)之间设有水平设置的转轴，链轮(5b)套设于转轴上且链轮(5b)与齿圈(1c)相啮合，驱动电机(5a)的输出轴穿过第一轴承座(5c)通过连轴器与转轴固定连接。
4.根据权利要求3所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述支撑组件(4)包括第一支撑件和第二支撑件，所述第一支撑件和第二支撑件结构相同且均包括固定轴、第三轴承座(4a)、第四轴承座(4b)和与固定套(1d)抵触连接的承重轮(4c)，所述承重轮(4c)位于第三轴承座(4a)和第四轴承座(4b)之间，固定轴的一端贯穿承重轮(4c)与第四轴承座(4b)固定连接，固定轴的另一端与第三轴承座(4a)固定连接。
5.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述排风组件(6)包括垫高块(6a)、排风扇(6b)和排气管道(6c)，所述排风扇(6b)的底部设有支撑架，所述支撑架底部与垫高块(6a)顶部固定连接，所述排气管道(6c)位于排风扇(6b)的出气端并与垫高块(6a)固定连接。
6.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述容纳腔内设有多个与炉体(1)内侧壁固定连接的扬料板组(1e)，每个扬料板组含有沿炉体(1)周向均匀分布的若干个扬料板，每块扬料板垂直于炉体(1)内壁，相邻两组扬料板错位安装。
7.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述加热组件(3)包括自靠近第一密封盖(1a)向靠近第二密封盖(1b)方向螺旋设置的加热管道(3a)。
8.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述炉体(1)侧壁上设有用以观察容纳腔的观测孔。
9.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，其特征在于：所述第一密封盖(1a)上设有供进料管道(2)穿过的进料口，所述进料管道(2)穿过第一密封盖(1a)的一端设有密封圈。
说明书
一种农药废水处理分离后盐渣高效提纯回用的回转窑炉
技术领域
本发明涉及农业废水处理领域，特别涉及一种农药废水处理分离后盐渣高效提纯回用的回转窑炉。
背景技术
目前我国农业生产中需要大量的水资源来保证我们的生产，然而水资源并不是取之不竭用之不尽的资源，农业废水的随意排放对环境产生了一定的破坏作用，如何使排放的废水能够降低污染程度，同时又能够将农业废水里面也含有大量可回收的资源充分的利用起来使得人与自然的和谐相处。
发明内容
本发明的目的在于针对现有技术的不足，提供一种农药废水处理分离后盐渣高效提纯回用的回转窑炉。
为解决上述问题，本发明提供以下技术方案：
一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，包括炉体，所述炉体呈水平设置且炉体内设有容纳腔，所述炉体的两端分别设有用以封闭的容纳腔的第一密封盖和第二密封盖，所述第一密封盖上设有用以连通容纳腔的进料管道，所述炉体的外侧壁和内侧壁之间设有用以对容纳腔进行加热的加热组件，所述炉体的底部设有用以支撑炉体的支撑组件和用以驱动炉体旋转的驱动组件，第二密封盖旁侧设有用以将容纳腔内的废气向外排出的排风组件。
进一步的，所述炉体的外侧壁上套设有与驱动组件啮合的齿圈和与支撑组件抵触连接的固定套，所述链轮和固定套均与炉体外侧壁固定连接。
进一步的，所述驱动组件包括驱动电机、链轮、第一轴承座和第二轴承座，所述第一轴承座和第二轴承座之间设有水平设置的转轴，链轮套设于转轴上且链轮与齿圈相啮合，驱动电机的输出轴穿过第一轴承轴座通过连轴器与转轴固定连接。
进一步的，所述支撑组件包括第一支撑件和第二支撑件，所述第一支撑件和第二支撑件结构相同且均包括固定轴、第三轴承座、第四轴承座和与固定套抵触连接的承重轮，所述承重轮位于第三轴承座和第四轴承座之间，固定轴的一端贯穿承重轮与第四轴承座固定连接，固定轴的另一端与第三轴承座固定连接。
进一步的，所述排风组件包括垫高块、排风扇和排气管道，所述排风扇的底部设有支撑架，所述支撑架底部与垫高块顶部固定连接，所述排气管道位于排风扇的出气端并与垫高块固定连接。
进一步的，所述容纳腔内设有多个与炉体内侧壁固定连接的扬料板组，每个扬料板组含有沿炉体周向均匀分布的若干个扬料板，每块扬料板垂直于炉体内壁，相邻两组扬料板错位安装。
进一步的，所述加热组件包括自靠近第一密封盖向靠近第二密封盖方向螺旋设置的加热管道。
进一步的，所述炉体侧壁上设有用以观察容纳腔的观测孔。
进一步的，所述第一密封盖上设有供进料管道穿过的进料口，所述进料管道穿过第一密封盖的一端设有密封圈。
有益效果：本发明一种农药废水处理分离后盐渣高效提纯回用的回转窑炉，将农业废水通过进料管道进入容纳腔内，加热管道对容纳腔内的废水进行加热 驱动电机驱动链轮转动，链轮与齿圈相啮合带动炉体旋转，容纳腔内的扬料板对废水进行拨弄使废水受热均匀，当加热完成打开第二密封盖，排风扇将从容纳腔内的废气通过排气管道排出，本发明通过加热管道将废水加热蒸发留下盐渣，通过扬料板的波动防止盐渣加热凝结在炉体的内侧壁上。
