申请日1985.07.19
公开(公告)日1987.01.14
IPC分类号C02F1/44
摘要
本发明是适合于寒冷地区、气候干燥地区、碱性土壤、大陆性粘土或黄土等微粒土壤特性的污水土壤净化法。本发明的构造是在污水流经部的周围，填充砾石或木质材料的填充物，在其上面设置保水层、在保水层的上面设置截断面，在截断层上面设置用作地表的覆土层。本发明的重点在于能截断由于毛细作用而产生的处理水上升现象，在寒冷地区防止冻结。因此，覆土层最好采用即使结冰也形成霜柱的土壤。
権利要求書
1、一种适合微粒土壤特性的污水土壤净化方法，其特征是在非冻结覆土层的下面，顺次设置截断层、保水层及砾石层，把适量需处理的污水输送到砾石层中。
2、按照权利要求1的适合微粒土壤特性的污水土壤净化法，其特征是其非冻结覆土层在严冬也不结冰，例如可用能生成霜柱的土壤作成。
3、按照权利要求1的适合微粒土壤特性的污水土壤净化法，其特征是其中的截断层用能截断毛细管的材料例如粗砂制成。
4、按照权利要求1的适合微粒土壤特性的污水土壤净化法，其特征在于其保水层由木屑、植物的叶、杂草等物单独组成或者混合而成。
5、按照权利要求1的适合微粒土壤特性的污水土壤净化法，其特征在于其砾石层由砾石、碎石、废木料、树枝、竹子等物单独组成或者混合而成。
6、按照权利要求1的适合微粒土壤特性的污水土壤净化法，其特征是污水的供给是通过陶管或者处理槽进行的。
说明书
本发明属于用土壤净化处理生活污水和工业废水的一种污水处理方法。
众所周知，以往的污水土壤净化法有用洒水器散洒污水、或使污水沿倾斜面流下、或者把污水导入不衬砌的沟内使之渗透或把污水导入井内进行加压渗透等方法。可是，用这些方法不仅需要大片的处理面积，还存在着污染地下水及在微粒土壤中易发生堵塞等问题。因此，在市区或市区周围需要水冲厕所的地带，用土壤进行污水处理的方法是不大适用的。一般认为，其实用性比现行的洒水滤床法或活性污泥法低。
发明家们开发了在象日本那样的温暖潮湿气候下的酸性土壤上进行有效的污水土壤净化方法。该方法是在污水放出位置的上方设置砾石或碎石层，在石层的上部铺设合成树脂网，网的上部设置覆土层。可是，这一方法在寒冷地区，干燥地区、碱性土壤及微粒土壤地区不能收到预期的效果。
本发明是在污水引入处的周围设置一填充物层，内填以砾石或碎石、或者废木料、树枝、竹子等木质材料。填充物的间隙较大，有利于污水的扩散。在填充物层的上面，设置一保水层，保水层可用木屑(制材时产生的木质粗粒)、植物的叶、杂草等组成。在保水层的上面，设一由粗砂等组成的截断层。最上部设一覆盖层，要求覆盖层的土料即使在结冰时也要保持通气性，最好选择在结冰时能形成霜柱的土壤。
上述的污水流经部，可以采用不挂釉的陶管。在污水流经部的下面，通常铺设不透水膜。主要是在地表以下50至100厘米处，形成多孔区域用来处理污水。在这个区域里，水分易于向横向流动但又不向下渗 透，冬季不结冰，土壤微生物及动物活动方便。这种处理方法适用于小规模的污水处理。
上述处理方法是在考虑以下的各项要求后而发明的。
(1)即使气温降到零下数十度，表面土壤也必须保持不结冰的多孔状况。
(2)因为蒸发量比降雨量多，对于平常水分含量少的土壤也须具有脱臭机能的构造，
(3)即使在特殊条件下生物相也是复杂的，因而必须能夠保持高密度的土壤环境，
(4)必须是一个剩余污泥产生量尽可能少的系统。
(5)维修管理简便，长期使用也不降低净化能力。

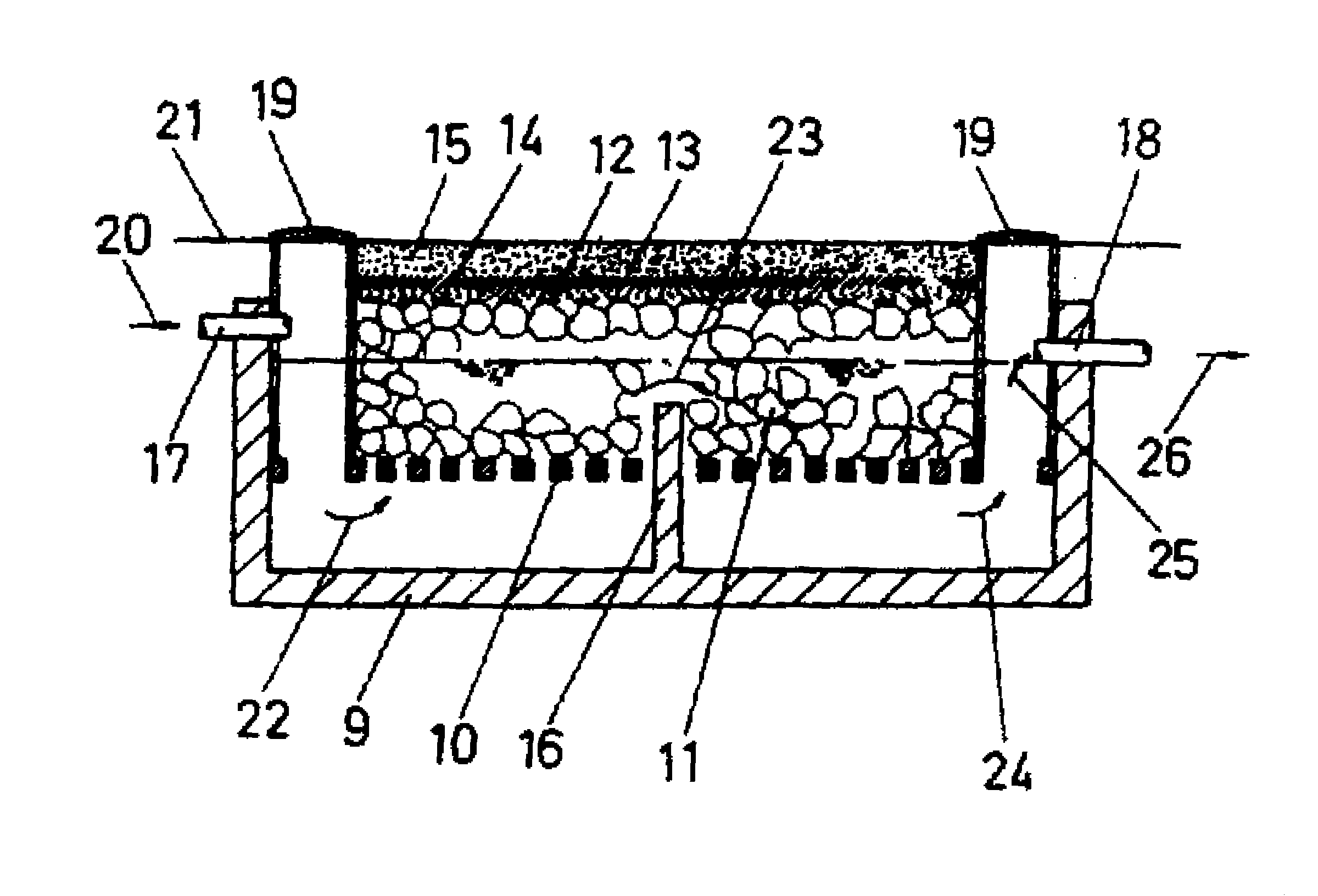

下面，介绍用土壤式厌气性滤床法连续处理大量污水的方法。该方法是对周知的厌气性滤床法的改进。即，设置一个一定容积的地下处理槽，在槽内侧适当高度上装有炉篦状构件(以下称为篦条)，在篦条上面填以适当厚度的砾石或人工滤料(以下称为砾层)，以支持上部土壤。在砾层的上面铺设分隔网(例如合成树脂网)，在分隔网上面设置由木屑、植物的叶或杂草组成的保水层，在保水层的上面设置截断毛细水上升的截断层，最上部是覆土层。覆土层要采用不冻的土壤，即使结冰也只是产生霜柱。在地下处理槽内，有适当数量(至少一个)的间壁墙，该墙从槽底直伸到篦条的上面，其作用是使污水在槽内绕流。这种大量污水的连续处理方法，须满足下列各点要求：
(1)能完全防止从污水处理装置中产生恶臭，洗涤剂泡沫，有碍卫生的害虫，病原菌和二氧化氮。
(2)能防止在大陆的碱性土壤中产生致癌物质，此种致癌物质是由二氧化氮与土壤有机物化合而生成的。
(3)能保温，在严寒气候下装置内的污水也不冻结。
(4)由于土壤动物、植物根、土壤微生物的食物链锁作用。具有减少剩余污泥量的功能。
(5)不产生浮渣、泡沫、维护管理方便。
(6)由于微生物的增加使净化污水的能力提高。
(7)特别是不会由于表面土壤冻结等，而损害土壤的脱臭机能。
(8)每一个单位长度的沟槽内的高浓度污水都不会污染地下水。
(9)在黄土、粘土等透水性差的土壤中，也可以处理一定量的污水、污泥、恶臭、厨房垃圾等，同时还有利于农作物和树木等的生长。
(10)如果设置曝气装置，可以用小容积进行高效的污水处理。
