申请日2017.12.22
公开(公告)日2018.06.12
IPC分类号F26B1/00; F26B11/14; F26B23/00; F26B25/04; F26B25/06
摘要
本发明公开了一种方便移动的环保型污泥处理设备，包括底座、脚轮、第一搅拌装置、第二搅拌装置、推杆、烘干箱、入料漏斗和通风管道，底座上设有烘干箱，烘干箱的内壁上设有保温层和加热层，烘干箱的内部还设有第一搅拌装置和第二搅拌装置，入料漏斗的右侧设有与烘干箱连通的通风管道，通风管道上依次设有排湿风机、干燥装置、除尘装置和排风口，烘干箱的右下角设有电磁阀门，电磁阀门与出料口相连，底座的左端设有推杆，底座的底部还设有脚轮，底座的底部还设置有电动推杆，电动推杆的底端设有与脚轮相配合的摩擦块。本发明结构简单合理，工作效率高，节能环保，同时移动方便，使用灵活。
权利要求书

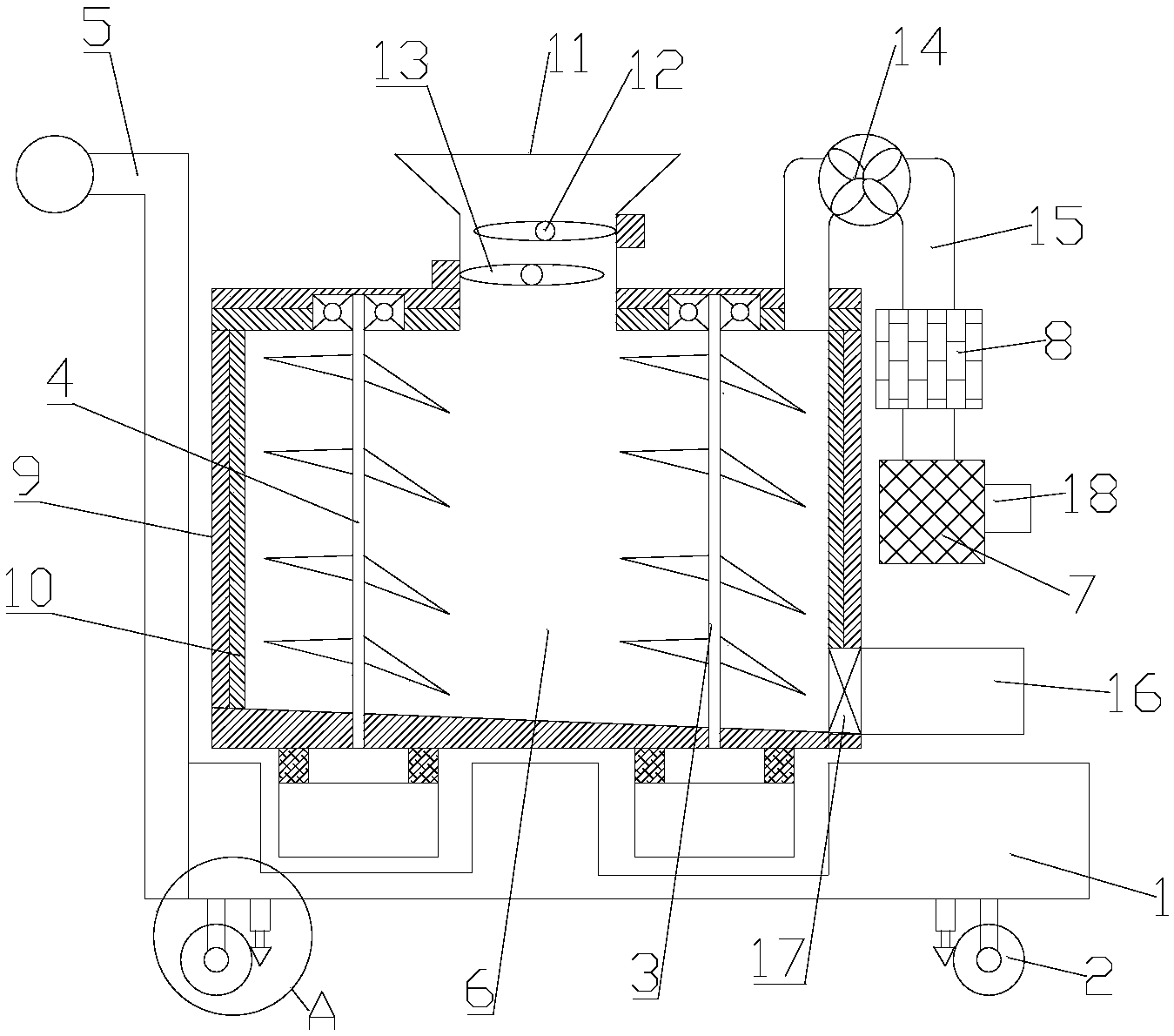

1.一种方便移动的环保型污泥处理设备，包括底座、脚轮、第一搅拌装置、第二搅拌装置、推杆、烘干箱、入料漏斗和通风管道，其特征在于，所述底座上设有烘干箱，烘干箱的内壁上设有保温层和加热层;所述烘干箱的内部还设有第一搅拌装置和第二搅拌装置，第一搅拌装置和第二搅拌装置的结构相同，旋转方向相反;所述第一搅拌装置和第二搅拌装置均包括驱动电机、联轴器、橡胶垫圈、转动轴、搅拌桨和轴承，其中搅拌桨包括横向设置的搅拌叶片A和倾斜设置的搅拌叶片B;所述入料漏斗的右侧设有与烘干箱连通的通风管道，通风管道上依次设有排湿风机、干燥装置、除尘装置和排风口;所述烘干箱的右下角设有电磁阀门，电磁阀门与出料口相连;所述底座的左端设有推杆;所述底座的底部还设有脚轮;所述底座的底部还设置有电动推杆，电动推杆的底端设有与脚轮相配合的摩擦块。
2.根据权利要求1所述的一种方便移动的环保型污泥处理设备，其特征在于，所述搅拌叶片B的倾斜角度为20°～30°。
3.根据权利要求1所述的一种方便移动的环保型污泥处理设备，其特征在于，所述烘干箱的内壁底面为倾斜设置，倾斜角度为5°～10°。
4.根据权利要求1所述的一种方便移动的环保型污泥处理设备，其特征在于，所述烘干箱的中央顶部设有入料漏斗，入料漏斗的内部设有正旋粉碎刀片和反旋粉碎刀片。
5.根据权利要求1所述的一种方便移动的环保型污泥处理设备，其特征在于，所述脚轮采用自锁式滚轮。
说明书
一种方便移动的环保型污泥处理设备
技术领域
本发明涉及污泥处理技术领域，具体是一种方便移动的环保型污泥处理设备。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。
以前一般将污泥直接外出外侧，给环境带来严重的影响，为了降低污泥给环境的带来的影响，污泥脱水操作出现了，一般是利用板框式污泥脱水机、带式污泥脱水机、离心式污泥脱水机、叠氏污泥脱水机等设备进行污泥操作。现有的污泥烘干设备一般烘干效率较低，而且体积较大，移动起来不方便。
发明内容
本发明的目的在于提供一种方便移动的环保型污泥处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种方便移动的环保型污泥处理设备，包括底座、脚轮、第一搅拌装置、第二搅拌装置、推杆、烘干箱、入料漏斗和通风管道，所述底座上设有烘干箱，烘干箱的内壁上设有保温层和加热层;所述烘干箱的内部还设有第一搅拌装置和第二搅拌装置，第一搅拌装置和第二搅拌装置的结构相同，旋转方向相反;所述第一搅拌装置和第二搅拌装置均包括驱动电机、联轴器、橡胶垫圈、转动轴、搅拌桨和轴承，其中搅拌桨包括横向设置的搅拌叶片A和倾斜设置的搅拌叶片B;所述入料漏斗的右侧设有与烘干箱连通的通风管道，通风管道上依次设有排湿风机、干燥装置、除尘装置和排风口;所述烘干箱的右下角设有电磁阀门，电磁阀门与出料口相连;所述底座的左端设有推杆;所述底座的底部还设有脚轮;所述底座的底部还设置有电动推杆，电动推杆的底端设有与脚轮相配合的摩擦块。
作为本发明进一步的方案：所述搅拌叶片B的倾斜角度为20°～30°。
作为本发明进一步的方案：所述烘干箱的内壁底面为倾斜设置，倾斜角度为5°～10°。
作为本发明进一步的方案：所述烘干箱的中央顶部设有入料漏斗，入料漏斗的内部设有正旋粉碎刀片和反旋粉碎刀片。
作为本发明进一步的方案：所述脚轮采用自锁式滚轮。
与现有技术相比，本发明的有益效果是：
装置在使用时，工作人员通过推动推杆使整个装置停放在需要进行污泥处理的地点，脚轮的设置省时省力，且利用电动推杆推动摩擦块向下移动，利用摩擦块对脚轮进行锁定，方便脚轮的固定，提高了整个装置的稳定性;正旋粉碎刀片和反旋粉碎刀片对进入入料漏斗的污泥进行粉碎，避免了大块污泥得不到有效的烘干，提高了污泥的烘干效果和工作效率;第一搅拌装置和第二搅拌装置的旋转方向相反，在第一搅拌装置和第二搅拌装置的作用下，其中搅拌桨包括的倾斜设置的搅拌叶片B，是的烘干箱内的污泥得到充分搅拌，使得污泥受热更加均匀，烘干过程中，排湿风机将污泥烘干过程中产生的带有湿气和粉尘的空气抽出，经干燥装置进行干燥以及除尘装置进行除尘后，空气经排风口排出。
