申请日1985.05.22
公开(公告)日1986.02.12
IPC分类号B01J47/02; C02F1/42
摘要
本实用新型是一种适用于锅炉用水及其它工业用水的软化、脱碱、除盐的离子交换逆流再生的水处理装置。采用了交换器上开式结构，上下没有封头，进水采用母管支管式结构。软水出口设置了泄压装置，并在泄压装置上面设有压脂层，树脂稳定不乱层，没有偏流现象，保证了逆流再生工艺要求。水质好，再生剂耗量低，出力大，能耗低，实现了体内擦洗。操作简单，维护方便。
権利要求書
1、一种逆流再生式浮动床离子交换水处理装置，由交换器1、原水进水法兰4、软水出口法兰5、树脂6、再生液进口7、树脂擦洗废液出口8、树脂擦洗和再生液储存空间9组成的，其特征是泄压装置2和进水配水装置3。
2、根据权利要求1所述的离子交换水处理装置，其特征是所说的交换器采用了圆形上开式结构，上下没有封头。
3、根据权利要求2所述的交换器，其特征是交换器的外壳可以是塑料或金属材料制成的。
4、根据权利要求1所述的离子交换水处理装置，其特征是所说的泄压装置采用十字管式，在管的下面钻有多排孔。
5、根据权利要求4所述的泄压装置，其特征是十字管的开孔角度为60°～180°。
6、根据权利要求4所述的泄压装置，其特征是十字管开孔口的流速应在≤0.04～0.06米/秒的范围内。
7、根据权利要求1所述的离子交换水处理装置，其特征是所说的进水配水装置为母管支管式的，进水孔为两排。
8、根据权利要求7所述的进水配水装置，其特征是说的母管支管式的进水孔的开孔角度为80°～100°。
9、根据权利要求7所述的进水配水装置，其特征是进水孔的方向是朝下的。
10、根据权利要求7所述的进水配水装置，其特征是进水孔的流速应限制在≤0.2～0.3米/秒的范围内。
说明书
本实用新型是一种适用于锅炉用水及其它工业用水的软化、脱碱、除盐的离子交换逆流再生的水处理装置。
目前已有的多种逆流再生式浮动床离子交换水处理装置，结构复杂、其配水装置经水帽配水或需石英砂、尼龙网等配套装置，离子交换树脂，在运行10～15周期需体外擦洗，交换器承受压力所以不易采用塑料外壳。本实用新型在保证了原浮动床的优点外，设备结构简单，实现了体内擦洗，交换器采用了上开式结构，上下无封头，可以采用塑料制造，节省了金属材料。
实用新型简述：

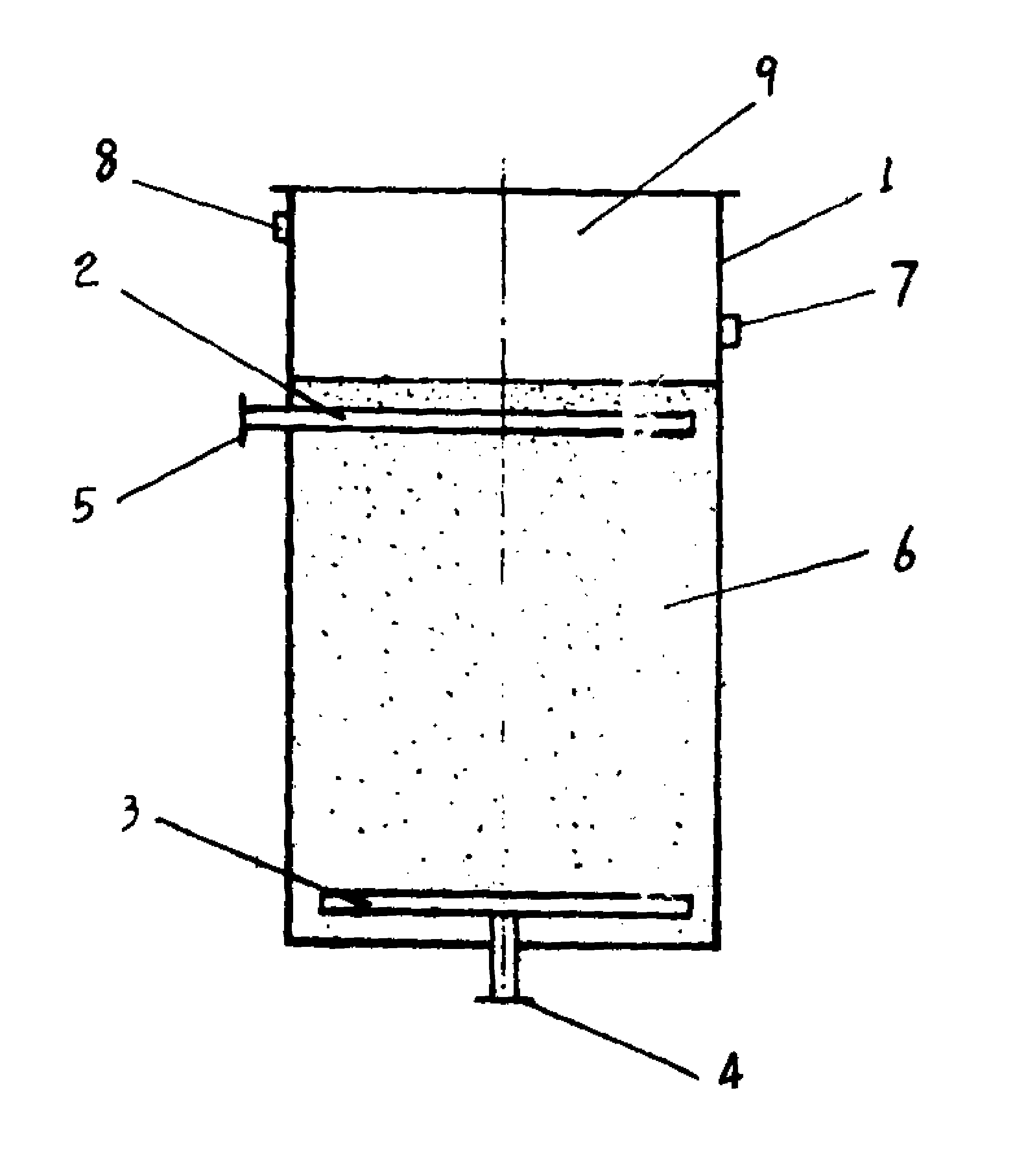

无压浮床离子交换水处理装置为圆形上开式结构，图中1为交换器;2泄压装置;3进水配水装置;4原水进水法兰;5原水出口法兰;6树脂;7再生液进口;8树脂擦洗废液出口;9树脂擦洗和再生液储存空间。其配水及泄压装置均固定在交换器体上。
本实用新型无压浮床是逆流再生式的，交换器采用了圆形上开式结构，上下没有封头，外壳可采用塑料及金属材料制成。交换器分为两部分，泄压装置以下为交换段，充满树脂，泄压装置上面为树脂擦洗及再生液储存空间。保证运行中树脂不乱层，不偏流，不上涨，在软水出口高度设置了泄压装置，其装置采用了十字管式，在管的下面钻有多排孔，开孔角度为60°～180°，其孔的流速应≤0.04 ～0.06米/秒。在交换器底部设有母管支管式配水装置，其进水孔为两排，开孔角度为80°～100°，方向朝下，进水孔流速≤0.2～0.3米/秒。在泄压装置上面加有100～150mm的压脂层，起到不乱层的作用。采用上述结构可保证逆流再生的运行条件，运行中将树脂托起。在底部形成明显的水垫层，树脂处于压实状态，软水由泄压装置排除，再生时将再生液送入再生液储存段，靠重力由上而下穿过树脂层，经配水装置排除。运行一定周期后可进行擦洗，擦洗是将软水管及清洗废液管阀门关闭，原水由配水装置进入，将树脂托起，使树脂处于浮动状态，流速在10～15米/时，即可达到擦洗目的。
本实用新型的实施：
一、交换过程：原水从交换器底部进入，经配水装置3向上流，穿过树脂层6，经泄压装置2流出交换器外，完成离子交换过程。
二、再生过程：再生液通过进口7送入再生液储存空间9，靠重力向下流，穿过树脂层6，经配水装置3流出体外。
三、清洗过程：清洗与交换过程相同，废液经泄压装置2排除体外到水质合格时即完成清洗。清洗结束后即可进行交换过程。
四、树脂擦洗过程：原水从交换器底部进入经配水装置3向上流，穿过浮动状态树脂层，此时树脂已展开充满擦洗空间9，从废液口8排除体外，至废液清彻透明即完成擦洗过程。
无压浮床离子交换水处理装置设备结构简单，内部不承受压力，可 采用塑料及其它金属材料制造，材料易得，成本低。实现了体内擦洗，节省了一套体外擦洗装置。运行安全稳定可靠，出力大，再生剂耗量低。节约能源，操作简单，维护方便。
