申请日2017.12.19
公开(公告)日2018.05.25
IPC分类号C02F9/04
摘要
本发明公开了一种用于高酸碱性工厂污水的中和装置，包括沉淀箱和中和箱，所述中和箱的顶端安装有机架，所述机架的左右两侧分别安装有酸液箱和碱液箱，所述酸液箱和碱液箱上均安装有输液管，所述输液管的末端均伸入中和箱内，所述机架的中间位置安装有卷扬机，所述卷扬机上安装有导绳，所述导绳伸入中和箱内并且导绳上设有若干道PH检测器，所述中和箱内设有若干道设有若干道过滤网板，所述PH检测器分别位于相邻的过滤网板之间，所述中和箱的底端设有出水管;本发明一体化作业，自动化高，能够确保污水中酸碱性有害物质的净化品质。
权利要求书

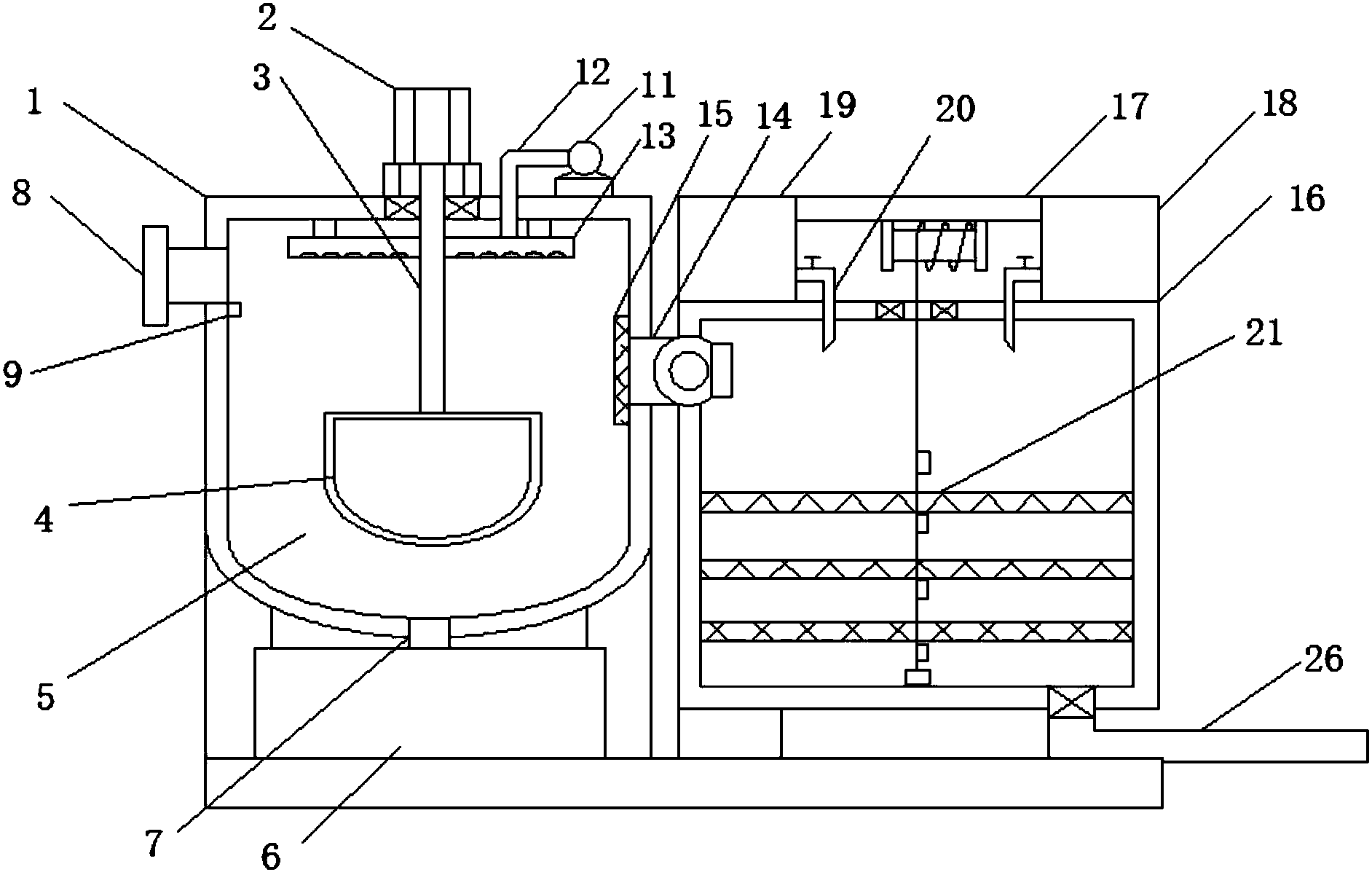

1.一种用于高酸碱性工厂污水的中和装置，包括沉淀箱(1)和中和箱(16)，其特征在于，所述沉淀箱(1)的顶端安装有驱动电机(2)，驱动电机(2)的底端安装有转轴(3)，所述转轴(3)上安装有搅拌架(4)，所述沉淀箱(1)的左侧安装有进水管(8)，所述沉淀箱(1)的底端设有积沉腔(5)，所述积沉腔(5)的底端设有集杂箱(6)，所述积沉腔(5)之间设有出杂管(7)相连通，所述沉淀箱(1)的后侧安装有物料箱(10)，所述物料箱(10)的顶端设有输料泵(11)的，所述输料泵(11)的出料端连接有输料管(12)，所述输料管(12)伸入物料箱(10)内并且末端安装有喷淋管(13)，所述中和箱(16)位于沉淀箱(1)的右侧，所述中和箱(16)的侧壁上设有输水泵(14)，所述输水泵(14)的入水端与沉淀箱(1)相连通，所述输水泵(14)的入水端设有过滤层(15)，所述中和箱(16)的顶端安装有机架(17)，所述机架(17)的左右两侧分别安装有酸液箱(18)和碱液箱(19)，所述酸液箱(18)和碱液箱(19)上均安装有输液管(20)，所述输液管(20)的末端均伸入中和箱(16)内，所述机架(17)的中间位置安装有卷扬机(22)，所述卷扬机(22)上安装有导绳(23)，所述导绳(23)伸入中和箱(16)内并且导绳(23)上设有若干道PH检测器(24)，所述中和箱(16)内设有若干道设有若干道过滤网板(21)，所述PH检测器(24)分别位于相邻的过滤网板(21)之间，所述中和箱(16)的底端设有出水管(26)。
2.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述进水管(8)出水端的下方设有水位检测块(9)。
3.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述物料箱(10)内装有絮凝剂。
4.根据权利要求1所述的用于高酸碱性工厂污水 的中和装置，其特征在于，所述喷淋管(13)横向安装在物料箱(10)内，并且固定在沉淀箱(1)内腔的顶壁上。
5.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述输液管(20)上均设有阀门。
6.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述导绳(23)穿过过滤网板(21)并且与过滤网板(21)的交接处均设有密封垫。
7.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述过滤网板(21)均活动安装在中和箱(16)的侧壁上。
8.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述导绳(23)底端设有铅块。
9.根据权利要求1所述的用于高酸碱性工厂污水的中和装置，其特征在于，所述出水管(26)上设有电控阀。
说明书
一种用于高酸碱性工厂污水的中和装置
技术领域
本发明涉及环保领域，具体是一种用于高酸碱性工厂污水的中和装置。
背景技术
污水处理，是为了使污水达到某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理是对环境的一种保护，被广泛应用于建筑、农业、交通、能源、石化、环保等各个领域，随着现代社会的发展，污水含有重金属离子和酸碱物质的产生量越来越大,由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染,同时污水中的酸碱物质在自然界中容易产生反应，形成有毒物质，然后沉淀在土壤中或者游离在水中，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子和酸碱物质的污水进行处理显得尤为重要。
发明内容
本发明的目的在于提供一种用于高酸碱性工厂污水的中和装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于高酸碱性工厂污水的中和装置，包括沉淀箱和中和箱，所述沉淀箱的顶端安装有驱动电机，驱动电机的底端安装有转轴，所述转轴上安装有搅拌架，所述沉淀箱的左侧安装有进水管，所述沉淀箱的底端设有积沉腔，所述积沉腔的底端设有集杂箱，所述积沉腔之间设有出杂管相连通，所述沉淀箱的后侧安装有物料箱，所述物料箱的顶端设有输料泵的，所述输料泵的出料端连接有输料管，所述输料管伸入物料箱内并且末端安装有喷淋管，所述中和箱位于沉淀箱的右侧，所述中和箱的侧壁上设有输水泵，所述输水泵的入水端与沉淀箱相连通，所述输水泵的入水端设有过滤层，所述中和箱的顶端安装有机架，所述机架的左右两侧分别安装有酸液箱和碱液箱，所述酸液箱和碱液箱上均安装有输液管，所述输液管的末端均伸入中和箱内，所述机架的中间位置安装有卷扬机，所述卷扬机上安装有导绳，所述导绳伸入中和箱内并且导绳上设有若干道PH检测器，所述中和箱内设有若干道设有若干道过滤网板，所述PH检测器分别位于相邻的过滤网板之间，所述中和箱的底端设有出水管。
作为本发明进一步的方案：所述进水管出水端的下方设有水位检测块。
作为本发明进一步的方案：所述物料箱内装有絮凝剂。
作为本发明进一步的方案：所述喷淋管横向安装在物料箱内，并且固定在沉淀箱内腔的顶壁上。
作为本发明进一步的方案：所述输液管上均设有阀门。
作为本发明进一步的方案：所述导绳穿过过滤网板并且与过滤网板的交接处均设有密封垫。
作为本发明进一步的方案：所述过滤网板均活动安装在中和箱的侧壁上。
作为本发明进一步的方案：所述导绳底端设有铅块。
作为本发明再进一步的方案：所述出水管上设有电控阀。
与现有技术相比，本发明的有益效果是：污水从进水管进入，在沉淀箱内沉淀，絮凝剂使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。设有搅拌装置，增强絮凝剂污水的混合，提高絮凝剂在水质中的均匀性。污水输入至中和箱内，PH检测器对污水的水质进行检查，从而按比例输入酸碱溶液进而中和反应，中和酸液时，弱碱脂质转变为H-型，除去废液中的酸;中和碱液时，弱酸脂质将H+放出，中和废液中的碱性物质，这样往复交替处理，不需还原再生，就能使处理后的酸碱废水达到排放标准。整个装置一体化作业，自动化高，能够确保污水中酸碱性有害物质的净化品质。
