申请日2018.01.20
公开(公告)日2018.10.09
IPC分类号C02F9/10; C02F1/40; C02F1/28
摘要
一种含油污水过滤除油系统，包括依次连接的用于对污水进行加热的一级污水换热器、前端处理模块，用于对污水进行冷却降温的二级污水换热器、多级过滤系统以及用于对污水进行加热的三级污水换热器，其优点是可以改善污水除油的效果。
权利要求书

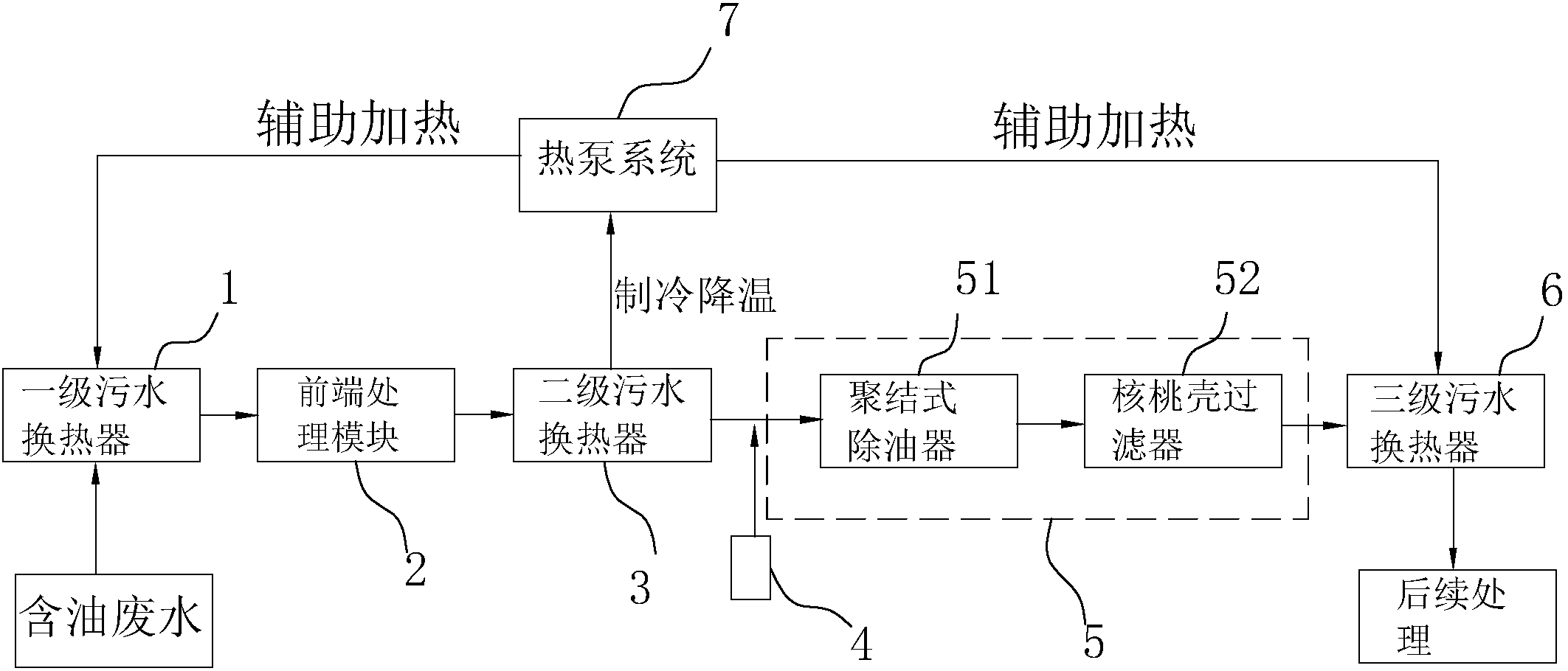

1.一种含油污水过滤除油系统，其特征是：包括依次连接的用于对污水进行加热的一级污水换热器(1)、前端处理模块(2)，用于对污水进行冷却降温的二级污水换热器(3)、多级过滤系统(5)以及用于对污水进行加热的三级污水换热器(6)。
2.根据权利要求1所述的一种含油污水过滤除油系统，其特征是：所述前端处理模块(2)为油水分离系统，所述油水分离系统包括重力除油装置。
3.根据权利要求1所述的一种含油污水过滤除油系统，其特征是：还包括用于对二级污水换热器(3)进行冷却降温的热泵系统(7)，所述热泵系统(7)用于吸收二级污水换热器(3)中的热量并将热量通过换热器传输至一级污水换热器用于对污水进行加热。
4.根据权利要求3所述的一种含油污水过滤除油系统，其特征是：所述热泵系统(7)将吸收的热量通过换热器将热量传输至三级污水换热器(6)用于对除油后的水进行加热。
5.根据权利要求1所述的一种含油污水过滤除油系统，其特征是：所述多级过滤系统(5)包括聚结式除油器(51)和/或核桃壳式过滤器(52)。
6.根据权利要求1所述的一种含油污水过滤除油系统，其特征是：所述二级污水换热器(3)与多级过滤系统(5)之间设置有增压泵(4)。
7.根据权利要求3所述的一种含油污水过滤除油系统，其特征是：所述热泵系统(7)包括二氧化碳热泵。
说明书
含油污水过滤除油系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种含油污水过滤除油系统。
背景技术
随着我国石油化工产业的迅猛发展，含油废水的排放量也越来越大。研究高效的含油废水处理技术是目前的一大热点和难点。
现有技术中对含油污水的预处理技术一般包括重力除油、聚结式除油器、核桃壳过滤器等工序，在重力除油之前通常会对含油废水进行加热，以降低油滴的粘度，使油滴在静置过程中更容易分层，聚结式除油器利用油和水对聚结材料表面亲和力相差悬殊的特性,当含油污水流过时,微小油粒被吸附在聚结材料表面或孔隙内,随着被吸附油粒的数量增多,微小油粒在聚结材料表面逐渐结成油膜,油膜达到一定厚度后,变形成足以从水相分离上升的较大油珠。核桃壳利用过滤分离原理研制成功的分离设备，采用了耐油滤材—特殊核桃壳作为过滤介质，利用核桃壳比表面积大、吸附力强、截污量大的特性，去除水中的油和悬浮物。
但是现有技术中在将含油废水进行加热后，虽然可以提高重力除油的效率，但是在聚结式除油器和核桃壳过滤器两个工序中的处理效率仍然不高，油滴粘度下降并不利于后续的过滤工序，除油效率低。
实用新型内容
本实用新型的目的是提供一种含油污水过滤除油系统，其优点是可以改善污水除油的效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种含油污水过滤除油系统，包括依次连接的用于对污水进行加热的一级污水换热器、前端处理模块，用于对污水进行冷却降温的二级污水换热器、多级过滤系统以及用于对污水进行加热的三级污水换热器。
通过上述技术方案，一级污水换热器可以对污水进行加热，降低污水中的油污粘度，提高污水在重力除油过程中的油水分离的效率，除去浮油;二级换热器对污水进行制冷降温，使污水温度降至五度左右，增加污水中油滴的粘度，使污水在后续过滤工序中的效率更高;多级过滤系统可以对污水中的溶解油以及乳化油进行过滤，对污水进行进一步处理，最后三级污水换热器可对处理后的污水进行加热以供出水的加热需要。
本实用新型进一步设置为：所述前端处理模块为油水分离系统，所述油水分离系统包括重力除油装置。
通过上述技术方案，油水分离系统可以对污水进行初步除油，油水分离系统优选但不仅限于重力除油装置，重力除油装置成本低，可以使污水中的油污在静置时分层，达到分离效果。
本实用新型进一步设置为：还包括用于对二级污水换热器进行冷却降温的热泵系统，所述热泵系统用于吸收二级污水换热器中的热量并将热量通过换热器传输至一级污水换热器用于对污水进行加热。
通过上述技术方案，热泵系统将二级污水换热器中的热量吸收并通过换热器将热量传递至一级污水换热器中，用于对一级污水换热器辅助加热，达到热循环的效果，节约能源，提高热源利用率，节能减排。
本实用新型进一步设置为：所述热泵系统将吸收的热量通过换热器将热量传输至三级污水换热器用于对过滤之后的水进行加热。
通过上述技术方案，二级污水换热器还通过换热器将热量传递至三级污水换热器中，用于对出水前进行辅助加热，将热量循环使用，节约能源。
本实用新型进一步设置为：所述多级过滤系统包括聚结式除油器和/或核桃壳式过滤器;
通过上述技术方案，聚结式除油器是通过聚结介质的亲油疏水性质，介质的阻截、吸附，油的扩散、惯性、引力等多种作用，吸附、捕获水中的油珠，油珠增大后脱落，上浮后去除或通过冲洗而去除;
核挑壳过滤器采用山核桃、胡核桃、椰壳等材料加工精制而成，具有强度大、硬度高、耐腐蚀等的特性;其吸附、聚结、捕油能力强;且易冲洗，油易脱附，表面积大，流通能力(滤速)高。
本实用新型进一步设置为：所述二级污水换热器与聚结式除油器之间设置有增压泵。
通过上述技术方案，由于污水在经过聚结式除油器与核桃壳过滤器时具有很大的阻力，增压泵可以提供足够的压力使污水顺利流出。
本实用新型进一步设置为：所述热泵系统包括二氧化碳热泵。
通过上述技术方案，气体密度高，可降低使用的管路与压缩机尺寸，而使系统重量减轻、结构紧凑、体积小。
综上所述，本实用新型具有以下有益效果：
一、该过滤除油系统在重力除油工序之前对污水进行加热，降低油滴的粘度，可以增加重力除油工序中的油水分离效率，重力除油后对污水进行降温处理，提高油滴的粘度，增加油滴在吸附、过滤、聚结材料的拦截效率，可使污水在后续的过滤处理中除油效果更好;
二、二级污水换热器将加热后的污水中的热量吸收并通过换热器将热量传输至一级换热器以及三级中，用于对重力除油前的辅助加热和除油出水时的加热需要，将热量进行回收利用，提高了热源的利用率，具有节能减排的优点。
