申请日2017.12.18
公开(公告)日2018.05.04
IPC分类号C02F9/14; C02F103/16
摘要
本发明公开了一种铝氧化废水的处理系统，依次包括储罐、调配罐、调节池、管道混合器、初沉池、生化池、二沉池、三沉池、污泥池、污泥调节罐和压滤机;调配罐上设置有铝氧化废水入口、调节液入口、出液口和采样口，铝氧化废水入口与铝氧化废水供入管道连通;储罐入口与调配罐的出液口连通;调节池连接有多个进水管;调节池出口与管道混合器进水口连通，储罐出口与管道混合器加药口连通;初沉池入口与管道混合器出水口连通，初沉池、生化池、二沉池、三沉池依次相通;初沉池、二沉池、三沉池分别设置有与污泥池相通的管路，污泥池、污泥调节罐、压滤机依次连通，压滤机分别与调配罐、初沉池连通，该系统实现了铝氧化废水的有效利用。
权利要求书

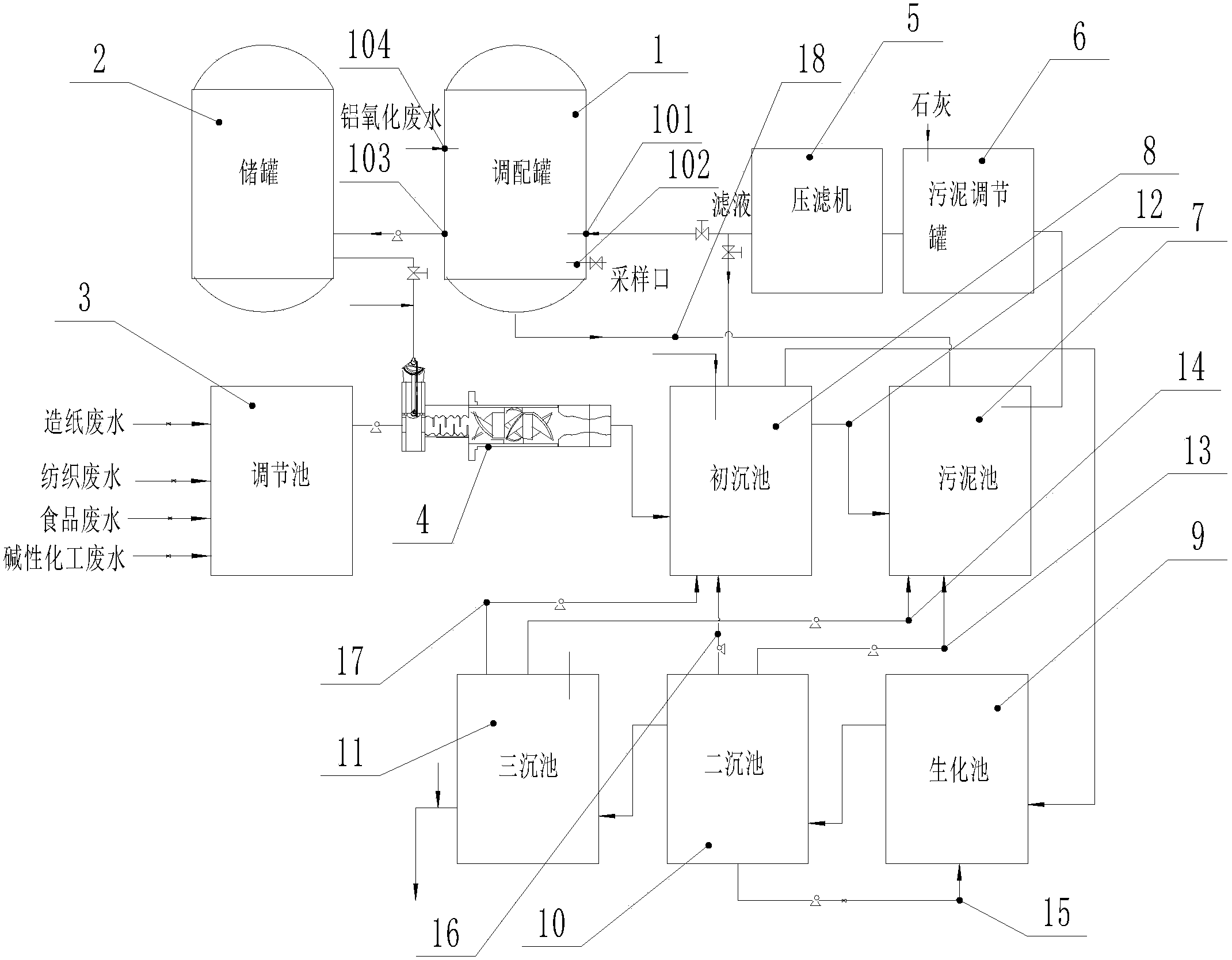

1.一种铝氧化废水的处理系统，其特征在于：依次包括储罐、调配罐、调节池、管道混合器、初沉池、生化池、二沉池、三沉池、污泥池、污泥调节罐和压滤机;
所述调配罐上设置有铝氧化废水入口、调节液入口、出液口和采样口，所述铝氧化废水入口与铝氧化废水供入管道连通;
所述储罐的入口与调配罐的出液口连通;
所述调节池连接有多个进水管，每个进水管上均设置有流量调节阀;
调节池的出口与管道混合器的进水口连通，所述储罐的出口与管道混合器的加药口连通;
所述初沉池的入口与管道混合器的出水口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通;
所述初沉池、二沉池、三沉池分别设置有与污泥池相连通的第一排泥管路、第二排泥管路、第三排泥管路，所述二沉池的底部与初沉池之间设置有第一回泥管路;所述二沉池底部和生化池之间还设置有将活性污泥回流的第二回泥管路，所述三沉池的底部与初沉池之间设置有第三回泥管路;第一排泥管路、第二排泥管路、第三排泥管路、第一回泥管路、第二回泥管路、第三回泥管路上均设置有输送泵;
所述污泥池与污泥调节罐连通，污泥调节罐与板式压滤机连通，所述板式压滤机产生的滤液分别通过调节管路和回流管道分别与调配罐的调节液入口和初沉池入口连通，所述调配罐的底部与污泥池通过第四排泥管路连通。
2.如权利要求1所述的一种铝氧化废水 的处理系统，其特征在于：所述管道混合器包括筒体，所述筒体按照液体的流向依次包括进水加药部、折流板混流部、旋流推动部、缩扩径混流部，所述进水加药部包括与折流板混流部连通的进水筒部，该进水筒部的一侧设置有进水口，缩扩径混流部的一端设置有出水口，所述进水筒部的上端设置有加药调节管部，该加药调节管部设置有加药腔室，该加药调节管部的上端设置有加药口，加药腔室内竖直滑动安装有流道调节部，所述流道调节部和加药腔室的底部构成了加药通道，该加药口与加药通道之间通过加药管连通，加药通道的底部开口与进水筒部连通，所述进水筒部的内部设置有一浮球，所述浮球通过连杆与流道调节部连通，所述浮球侧方转动安装一叶轮，所述叶轮与浮球之间设置有扭转弹簧，所述浮球的另一侧与该叶轮同轴安装一驱动齿轮，所述加药调节管部上转动安装有从动齿轮，该从动齿轮的齿轮轴上设置有用于调节加药口开闭大小的弧形的药量调节部，所述驱动齿轮和从动齿轮之间通过齿条啮合传动。
3.如权利要求2所述的一种铝氧化废水的处理系统，其特征在于：所述进水筒部上设置有竖直滑道，所述浮球的两侧设置有安装于竖直滑道上的滑块，所述浮球通过滑块安装于竖直滑道上。
4.如权利要求3所述的一种铝氧化废水的处理系统，其特征在于：所述流道调节部为弧形。
5.如权利要求4所述的一种铝氧化废水的处理系统，其特征在于：所述旋流推动部的内腔具有螺旋叶片安装座，该螺旋叶片安装座两端分别安装一左旋向螺旋叶片和一右旋向螺旋叶片。
6.如权利要求5所述的一种铝氧化废水的处理系统，其特征在于：所述管道混合器的加药口还连接有用于添加絮凝剂的加药分管路。
7.如权利要求6所述的一种铝氧化废水的处理系统，其特征在于：所述折流板混流部内腔具有波纹状流道，该波纹状流道上下交错安装折流板。
8.一种铝氧化废水的处理方法，该处理方法利用了权利要求1至权利要求7中任一项中的处理系统，其包括以下步骤：
S1、将铝氧化废水送入到调配罐中，并利用压滤机压滤后的滤液添加到调配罐中，使铝氧化废水的PH值为5后沉淀8个小时，沉淀的污泥排入到污泥池中;
S2、将调配罐的铝氧化废水送入到储罐中储存备用;
S3、各个排污厂家的废水通过单独的管道送入到调节池中，并控制排污厂家的废水的流量，使调节池COD浓度380-400mg/l;
当排污厂家排放的A类废水的PH值为6.5-8.5之间时，该A废水全量排入调节池中;
当排污厂家排放的B类废水的PH值为4.5-6.5之间时，该B类废水的排水量为A类废水的70%;
当排污厂家排放的C类废水的PH值为8.5-10之间时，该C类废水的排水量为A类废水的90%;
当排污厂家排放的C类废水的PH值小于4.5或PH值大于10时，将该C类废水送入到PH混合池中调节PH值后再送入到调节池中;
S4、将调节池中的混合废水以400T/h的流量进入到管道混合器中，将储罐中的铝氧化废水以4T/h的流量进入到管道混合器中与混合废水一起进入到初沉池中;
S5、初沉池中的污水进入到AO生化池反应、二沉池沉降、三沉池沉降，所述初沉池、二沉池、三沉池均向污泥池排泥，所述二沉池的池底部分液体连同污泥通过第一回泥管路回流至初沉池内，所述二沉池的池底部分液体连同污泥通过第二回泥管路回流至生化池内，所述三沉池的池底部分液体连同污泥通过第三回泥管路回流至初沉池内，生化池的混合液悬浮固体浓度MLSS值控制在6000mg/L，生化池A段即水解酸化阶段DO值小于0.5mg/L，O段即好氧阶段DO值为5mg/L，当生化池的活性污泥浓度大于6500mg/l时，多余的活性污泥排入初沉池。
9.如权利要求8所述的一种铝氧化废水的处理方法，其特征在于：所述混合废水和铝氧化废水在管道混合器混合的具体方式为：混合废水从管道混合器的进水口进入，管道混合器内的浮球浮在混合废水上，混合废水在管道混合器内流动并带动浮球上的叶轮旋转，叶轮旋转的同时带动驱动齿轮旋转并通过齿条竖直升降，使从动齿轮旋转，从动齿轮旋转就带动齿轮轴上的药量调节部，使加药口的开启量，当混合废水流动对叶轮产生的冲力与扭转弹簧平衡时加药口的的开启量恒定;叶轮的转动量与混合废水的流速相关联，混合废水流速增加，叶轮受到的冲力增大，加药口的开启量增大;混合废水流速减小，叶轮受到的冲力减小，加药口的开启量减小。
10.如权利要求9所述的一种铝氧化废水的处理方法，其特征在于：所述初沉池还设置有PAC絮凝剂加药管路，悬浮物SS值大于500mg/L时，添加浓度10%的PAC，流量1T/h。
说明书
一种铝氧化废水的处理系统和处理方法
技术领域
本发明涉及废水处理领域，尤其涉及一种铝氧化废水的处理系统和处理方法。
背景技术
随着铝加工业的发展，铝表面处理已经成为铝加工过程中必不可少的重要环节，而铝表面处理工艺技术是一个较为复杂的过程，涉及到多种类型的化学原料，最重要有害包括铝、酸、氨氮、COD等，目前，铝氧化过程中产生大量的铝离子，往往将铝氧化废水直接和其他的普通的废水一样一起都流入调节池中，并未对其中的铝单独处理，一方面造成铝氧化废水中铝含量超标，污染环境，另一方面，铝氧化废水直接进入到调节池中造成了调节池中产生大量的污泥，影响了调节池的调节功能，需要频繁的处理调节池内的污泥，而调节池中的污泥处理难度大，铝氧化废水和其他废水一起进如到下一步处理时增大了处理难度。
发明内容
本发明所要解决的第一个技术问题是：提供一种铝氧化废水的处理系统，该处理系统实现了对铝氧化废水的再利用，并且解决了以往处理系统不能充分处理铝氧化废水造成资源浪费的问题。
为解决上述技术问题，本发明的技术方案是：一种铝氧化废水的处理系统，依次包括储罐、调配罐、调节池、管道混合器、初沉池、生化池、二沉池、三沉池、污泥池、污泥调节罐和压滤机;所述调配罐上设置有铝氧化废水入口、调节液入口、出液口和采样口，所述铝氧化废水入口与铝氧化废水供入管道连通;所述储罐的入口与调配罐的出液口连通;所述调节池连接有多个进水管，每个进水管上均设置有流量调节阀;调节池的出口与管道混合器的进水口连通，所述储罐的出口与管道混合器的加药口连通;所述初沉池的入口与管道混合器的出水口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通;所述初沉池、二沉池、三沉池分别设置有与污泥池相连通的第一排泥管路、第二排泥管路、第三排泥管路，所述二沉池的底部与初沉池之间设置有第一回泥管路;所述二沉池底部和生化池之间还设置有将活性污泥回流的第二回泥管路，所述三沉池的底部与初沉池之间设置有第三回泥管路;第一排泥管路、第二排泥管路、第三排泥管路、第一回泥管路、第二回泥管路、第三回泥管路上均设置有输送泵;所述污泥池与污泥调节罐连通，污泥调节罐与板式压滤机连通，所述板式压滤机产生的滤液分别通过调节管路和回流管道分别与调配罐的调节液入口和初沉池入口连通，所述调配罐的底部与污泥池通过第四排泥管路连通。
作为一种优选的方案，所述管道混合器包括筒体，所述筒体按照液体的流向依次包括进水加药部、折流板混流部、旋流推动部、缩扩径混流部，所述进水加药部包括与折流板混流部连通的进水筒部，该进水筒部的一侧设置有进水口，缩扩径混流部的一端设置有出水口，所述进水筒部的上端设置有加药调节管部，该加药调节管部设置有加药腔室，该加药调节管部的上端设置有加药口，加药腔室内竖直滑动安装有流道调节部，所述流道调节部和加药腔室的底部构成了加药通道，该加药口与加药通道之间通过加药管连通，加药通道的底部开口与进水筒部连通，所述进水筒部的内部设置有一浮球，所述浮球通过连杆与流道调节部连通，所述浮球侧方转动安装一叶轮，所述叶轮与浮球之间设置有扭转弹簧，所述浮球的另一侧与该叶轮同轴安装一驱动齿轮，所述加药调节管部上转动安装有从动齿轮，该从动齿轮的齿轮轴上设置有用于调节加药口开闭大小的弧形的药量调节部，所述驱动齿轮和从动齿轮之间通过齿条啮合传动。
作为一种优选的方案，所述进水筒部上设置有竖直滑道，所述浮球的两侧设置有安装于竖直滑道上的滑块，所述浮球通过滑块安装于竖直滑道上。
作为一种优选的方案，所述流道调节部为弧形。
作为一种优选的方案，所述旋流推动部的内腔具有螺旋叶片安装座，该螺旋叶片安装座两端分别安装一左旋向螺旋叶片和一右旋向螺旋叶片。
作为一种优选的方案，所述管道混合器的加药口还连接有用于添加絮凝剂的加药分管路。
作为一种优选的方案，所述折流板混流部内腔具有波纹状流道，该波纹状流道上下交错安装折流板。
采用了上述技术方案后，本发明的效果是：一种铝氧化废水的处理系统，该处理系统将铝氧化废水先进行调配，然后定量通过管道混合器与其他的废水混合，再进入到初沉池中进行沉淀，由于铝氧化废水是定量加入到管道混合器中混合，因此不会一次性产生大量的污泥沉淀，同时，与其他的废水混合后直接进入到初沉池中沉淀，铝氧化废水可替代絮凝剂，废水在初沉池中沉淀，方便将沉淀后的污泥直接排放到污泥池中，而这种逐渐混合的废水方便后续的生化池处理，该铝氧化废水处理系统结构合理，解决了铝氧化废水的处理难题，将铝氧化废水与利用目前常规的A/O法的废水处理系统结合，方便了污水处理厂的改造。
又由于该处理系统采用了上述的管道混合器，该管道混合器根据水位和流速，通过浮子的上下浮动调节流道大小，通过齿条调节加药口大小，实现了根据工况而自适应的调节加药量，经折流板混流部、旋流混流部、缩扩径混流部大大改善了药水的混合效果。
本发明所要解决的第二个技术问题是：提供一种铝氧化废水的处理方法，该处理方法将铝氧化废水与A/O法污水处理系统结合，处理效果好，减少对现有处理系统的改动。
为解决上述技术问题，本发明的技术方案是：一种铝氧化废水的处理方法，该处理方法包括以下步骤：
S1、将铝氧化废水送入到调配罐中，并利用压滤机压滤后的滤液添加到调配罐中，使铝氧化废水的PH值为5后沉淀8个小时，沉淀的污泥排入到污泥池中;
S2、将调配罐的铝氧化废水送入到储罐中储存备用;
S3、各个排污厂家的废水通过单独的管道送入到调节池中，并控制排污厂家的废水的流量，使调节池COD浓度380-400mg/l;
当排污厂家排放的A类废水的PH值为6.5-8.5之间时，该A废水全量排入调节池中;
当排污厂家排放的B类废水的PH值为4.5-6.5之间时，该B类废水的排水量为A类废水的70%;
当排污厂家排放的C类废水的PH值为8.5-10之间时，该C类废水的排水量为A类废水的90%;
当排污厂家排放的C类废水的PH值小于4.5或PH值大于10时，将该C类废水送入到PH混合池中调节PH值后再送入到调节池中;
S4、将调节池中的混合废水以400T/h的流量进入到管道混合器中，将储罐中的铝氧化废水以4T/h的流量进入到管道混合器中与混合废水一起进入到初沉池中;
S5、初沉池中的污水进入到AO生化池反应、二沉池沉降、三沉池沉降，所述初沉池、二沉池、三沉池均向污泥池排泥，所述二沉池的池底部分液体连同污泥通过第一回泥管路回流至初沉池内，所述二沉池的池底部分液体连同污泥通过第二回泥管路回流至生化池内，所述三沉池的池底部分液体连同污泥通过第三回泥管路回流至初沉池内，生化池的混合液悬浮固体浓度MLSS值控制在6000mg/L，生化池A段即水解酸化阶段DO值小于0.5mg/L，O段即好氧阶段DO值为5mg/L，当生化池的活性污泥浓度大于6500mg/l时，多余的活性污泥排入初沉池。
作为一种优选的方案，所述混合废水和铝氧化废水在管道混合器混合的具体方式为：混合废水从管道混合器的进水口进入，管道混合器内的浮球浮在混合废水上，混合废水在管道混合器内流动并带动浮球上的叶轮旋转，叶轮旋转的同时带动驱动齿轮旋转并通过齿条竖直升降，使从动齿轮旋转，从动齿轮旋转就带动齿轮轴上的药量调节部，使加药口的开启量，当混合废水流动对叶轮产生的冲力与扭转弹簧平衡时加药口的的开启量恒定;叶轮的转动量与混合废水的流速相关联，混合废水流速增加，叶轮受到的冲力增大，加药口的开启量增大;混合废水流速减小，叶轮受到的冲力减小，加药口的开启量减小。
作为一种优选的方案，所述初沉池还设置有PAC絮凝剂加药管路，悬浮物SS值大于500mg/L时，添加浓度10%的PAC，流量1T/h。
采用了上述技术方案后，本发明的效果是：1、该铝氧化废水的处理方法利用了压滤机压滤后的滤液对铝氧化废水进行调配，使调配后的铝氧化废水的浓度和PH值满足后续的生化池的生化处理要求;2、在调节池中对其他排污厂家排出的废水进行调配，使混合废水的PH值为偏碱性水，与铝氧化废水混合时PH值中合;3、铝氧化废水通过管道混合器混合后进入生化池，铝氧化废水的作用近似絮凝剂，进入初沉池中混合，所有的污泥都在初沉池中沉淀，并不影响调节池的调配，同时初沉池的污泥本就应该排出到污泥池中，因此，也无需额外的设备和管道;4、该处理方法在生化池中处理后，处理后产生的活性污泥在二沉池又回流到生化池中，这样增加了生化池中的菌种，提高生化池的处理能力。
另外，该处理方法利用了特殊的管道混合器，根据水位和流速，通过浮子的上下浮动调节流道大小，通过齿条调节加药口大小，实现了根据工况而自适应的调节加药量，经折流板混流部、旋流混流部、缩扩径混流部大大改善了药水的混合效果。
