申请日2018.01.18
公开(公告)日2018.08.31
IPC分类号C02F9/04; C01B25/45
摘要

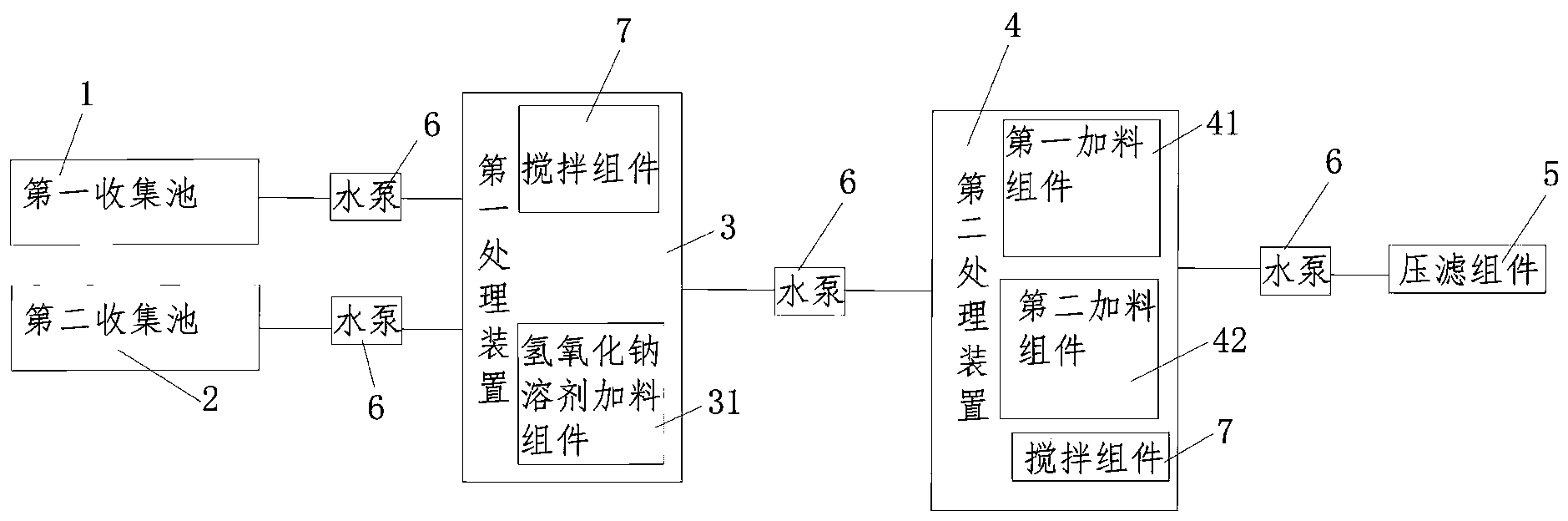

一种氯化铵蒸馏冷凝水处理系统，第一收集池、第二收集池、以及通过管道依次连通的第一处理装置、第二处理装置和压滤组件;所述的第一收集池和第二收集池均通过管道与第一处理装置连通;所述的第一收集池与第一处理装置之间的管道上、第二收集池与第一处理装置之间的管道上、第一处理装置和第二处理装置之间的管道上以及第二处理装置与压滤组件之间的管道上均设有水泵;所述的第一处理装置和第二处理装置均包括结构相同的搅拌组件;所述的搅拌组件包括搅拌池、搅拌器以及搅拌桨。本实用新型具有实用性强、处理成本低以及处理效率高等优点，实现废水综合处理，节约处理成本，且处理后能够降低废水中的氨氮值和磷酸根离子的含量，实现达标排放。
权利要求书
1.一种氯化铵蒸馏冷凝水处理系统，其特征在于，用于收集浓度较大的氯化铵蒸馏冷凝水的第一收集池(1)、用于收集含磷酸盐成分较高的工业废水的第二收集池(2)、以及通过管道依次连通的第一处理装置(3)、第二处理装置(4)和压滤组件(5);所述的第一收集池(1)和第二收集池(2)均通过管道与第一处理装置(3)连通;所述的第一收集池(1)与第一处理装置(3)之间的管道上、第二收集池(2)与第一处理装置(3)之间的管道上、第一处理装置(3)和第二处理装置(4)之间的管道上以及第二处理装置(4)与压滤组件(5)之间的管道上均设有水泵(6);所述的第一处理装置(3)和第二处理装置(4)均包括结构相同的搅拌组件(7);所述的搅拌组件(7)包括搅拌池(71)、设置在搅拌池上的搅拌器(72)以及设置在搅拌池的内且与搅拌器连接的搅拌桨(73)。
2.根据权利要求1所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的第一处理装置(3)包括通过管道与第一处理装置内的搅拌池连通的氢氧化钠溶液加料组件(31);所述的氢氧化钠溶液加料组件(31)包括通过管道与第一处理装置内的搅拌池连通且盛放有氢氧化钠溶液的氢氧化钠溶液储药罐(311)和氢氧化钠溶液加药泵(312)。
3.根据权利要求1所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的第二处理装置(4)包括通过管道分别与第二处理装置内的搅拌池连通且用于添加磷酸氢二钠或磷酸二氢钠溶液的第一加料组件(41)和用于添加硫酸镁或氯化镁溶液的第二加料组件(42)。
4.根据权利要求3所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的第一加料组件(41)包括通过管道与第二处理装置内的搅拌池连通且盛放有磷酸氢二钠或磷酸二氢钠溶液的第一储药罐(411)和设置在第二处理装置内的搅拌池和第一储药罐(411)之间的管道上的第一加药泵(412)。
5.根据权利要求3所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的第二加料组件(42)包括通过管道与第二处理装置内的搅拌池连通且盛放有硫酸镁或氯化镁溶液的硫酸镁或氯化镁溶液的第二储药罐(421)和设置在第二处理装置内的搅拌池和第二储药罐(421)之间的管道上的第二加药泵(422)。
6.根据权利要求1所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的搅拌池(71)的上部为圆柱体结构、底部为圆锥形结构。
7.根据权利要求6所述的氯化铵蒸馏冷凝水处理系统，其特征在于，在所述的搅拌池(71)的底部设有用于排除污泥的第一排出口和排除处理后的含氰废水的第二排出口。
8.根据权利要求1所述的氯化铵蒸馏冷凝水处理系统，其特征在于，所述的压滤组件(5)为压滤机。
说明书
一种氯化铵蒸馏冷凝水处理系统
技术领域
本实用新型属于氯化铵蒸馏冷凝水处理技术领域，具体涉及一种氯化铵蒸馏冷凝水处理系统。
背景技术
在工业废水处理中，生产产生的氯化铵蒸馏冷凝水需要进行处理后才能进行排放，增加了废水的处理成本。而目前对氯化铵蒸馏冷凝水处理的方式是使用次氯酸钠进行折点氯化，将大部分铵氧化成氮气，再通过生化系统进一步处理，该方法适用于氨氮小于150mg/L的水体中，且残留的次氯酸钠不利于后续生化细菌的培养。另外，有的线路板工厂在生产过程中，还会产生含磷酸盐较高的污泥压榨废水，而对含磷酸盐较高的污泥压榨废水进行处理时，需要投入大量的药剂进行处理，增加了处理成本，降低了企业的效益。因此如何研发出一种废水处理设备，能够将氯化铵蒸馏冷凝水与磷酸盐较高的废水进行协同处理，达到脱氮除磷的效果，减少废水处理过程中的药物投放量，提高经济效益，降低处理成本，成为废水处理企业亟待解决的问题。
发明内容
有鉴于此，本实用新型要解决的技术问题是一种实用性强、处理成本低的氯化铵蒸馏冷凝水处理系统，有效的降低了废水处理成本，实现氯化铵蒸馏冷凝水和磷酸盐较高的废水同步处理，提高了处理效率。
为了解决上述技术问题，本实用新型采用如下方案实现：一种氯化铵蒸馏冷凝水处理系统，用于收集浓度较大的氯化铵蒸馏冷凝水的第一收集池、用于收集含磷酸盐成分较高的工业废水的第二收集池、以及通过管道依次连通的第一处理装置、第二处理装置和压滤组件;所述的第一收集池和第二收集池均通过管道与第一处理装置连通;所述的第一收集池与第一处理装置之间的管道上、第二收集池与第一处理装置之间的管道上、第一处理装置和第二处理装置之间的管道上以及第二处理装置与压滤组件之间的管道上均设有水泵;所述的第一处理装置和第二处理装置均包括结构相同的搅拌组件;所述的搅拌组件包括搅拌池、设置在搅拌池上的搅拌器以及设置在搅拌池的内且与搅拌器连接的搅拌桨。
优选地，所述的第一处理装置包括通过管道与第一处理装置内的搅拌池连通的氢氧化钠溶液加料组件;所述的氢氧化钠溶液加料组件包括通过管道与第一处理装置内的搅拌池连通且盛放有氢氧化钠溶液的氢氧化钠溶液储药罐和氢氧化钠溶液加药泵。
优选地，所述的第二处理装置包括通过管道分别与第二处理装置内的搅拌池连通且用于添加磷酸氢二钠或磷酸二氢钠溶液的第一加料组件和用于添加硫酸镁或氯化镁溶液的第二加料组件。
优选地，所述的第一加料组件包括通过管道与第二处理装置内的搅拌池连通且盛放有磷酸氢二钠或磷酸二氢钠溶液的第一储药罐和设置在第二处理装置内的搅拌池和第一储药罐之间的管道上的第一加药泵。
优选地，所述的第二加料组件包括通过管道与第二处理装置内的搅拌池连通且盛放有硫酸镁或氯化镁溶液的硫酸镁或氯化镁溶液的第二储药罐和设置在第二处理装置内的搅拌池和第二储药罐之间的管道上的第二加药泵。
优选地，所述的搅拌池的上部为圆柱体结构、底部为圆锥形结构。
优选地，在所述的搅拌池的底部设有用于排除污泥的第一排出口和排除处理后的含氰废水的第二排出口。
优选地，所述的压滤组件为压滤机。
与现有技术相比，本实用新型改变了传统的氯化铵蒸馏冷凝水和磷酸盐较高的废水的处理模式，具有实用性强、处理成本低以及处理效率高等优点，通过本实用新型的氯化铵蒸馏冷凝水处理系统，可以有效的将氯化铵蒸馏冷凝水和磷酸盐较高的废水进行混合和同步处理，从而有效的利用氯化铵蒸馏冷凝水中的铵离子和磷酸盐较高的废水中的磷酸根离子以及镁离子进行反应生产难溶的复合盐磷酸铵镁MgNH4PO4·6H2O(MAP)结晶，使氨氮进入固相去除，实现废水综合处理，减少药物的投入量，节约处理成本，且处理后能够降低废水中的氨氮值和磷酸根离子的含量，实现达标排放;同时，磷酸铵镁也是一种缓释肥，可以用于草坪、果树的种植，还进一步减少了固废处置的费用，变废为宝。
