申请日2017.12.15
公开(公告)日2018.05.04
IPC分类号B01D53/18; B01D53/06
摘要
本发明公开了一种废水收集池的废气处理装置，包括收气箱、风机、水箱和废气净化设备，所述收气箱位于水箱和废气净化设备之间，收气箱的顶部设有收气箱盖，收气箱的两侧均开设有穿孔，且收气箱的中央位置固定安装有隔板，隔板的顶部开设有透气孔，隔板的一侧空间设有多排滑轨，滑轨位于收气箱的两侧内壁上，滑轨的内部设有移动框，且移动框的内部设有木炭，移动框的顶部固定安装有横板，横板的顶部中央位置固定安装有提手。本发明通过喷雾将废水收集池中可溶于水的气体溶于水中回流至废水池，再将不不容水的废气通过废气净化设备处理排至大气中能够有效的保护了大气环境，保护的人体的健康。
权利要求书

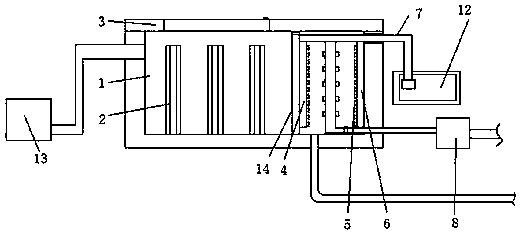

1.一种废水收集池的废气处理装置，包括收气箱(1)、风机(8)、水箱(12)和废气净化设备(13)，其特征在于，所述收气箱(1)位于水箱(12)和废气净化设备(13)之间，收气箱(1)的顶部设有收气箱盖(3)，收气箱(1)的两侧均开设有穿孔，且收气箱(1)的中央位置固定安装有隔板(14)，隔板(14)的顶部开设有透气孔，隔板(14)的一侧空间设有多排滑轨(2)，滑轨(2)位于收气箱(1)的两侧内壁上，滑轨(2)的内部设有移动框(9)，且移动框(9)的的内部设有木炭，移动框(9)的顶部固定安装有横板(11)，横板(11)的顶部中央位置固定安装有提手(10)，隔板(14)的另一侧空间分别设有第二水管(4)、第三水管(6)和第一水管(7),第一水管(7)的一端穿过收气箱(1)的一侧延伸至收气箱(1)的外部，第一水管(7)分别于第二水管(4)和第三水管(6)垂直连接，且第二水管(4)和第三水管(6)分别固定安装在隔板(14)和收气箱(1)的一侧内壁上，所述第二水管(4)和第三水管(6)相近的两侧均固定安装有多个竖直直线排列的喷雾喷头(5)，且第二水管(4)和第三水管(6)均与第一水管(7)连通，水箱(12)的内部设有水泵，且水泵的输出端与第一水管(7)连接，所述风机(8)的输出端连接有排气管，排气管的一端伸入收气箱(1)的内部，隔板(14)的另一侧空间底部连接有排水管，且排水管接至废水收集池。
2.根据权利要求1的一种废水收集池的废气处理装置，其特征在于，所述滑轨(2)数目在三至五排，且每排设有两个滑轨(2)，每排两个滑轨(2)分别固定安装在收气箱(1)的两侧内壁上
水管(4)和第三水管(6)上的喷雾喷头(5)的数量都在十到十五个范围内。
3.根据权利要求1的一种废水 收集池的废气处理装置，其特征在于，所述废气净化设备(13)与收气箱(1)通过一根管道连接。
4.根据权利要求1的一种废水收集池的废气处理装置，其特征在于，所述移动框(9)与滑轨(2)滑动连接，且移动框(9)的两侧均开设有直线排列的圆孔。
5.根据权利要求1的一种废水收集池的废气处理装置，其特征在于，所述收气箱盖(3)的顶部设有检修口。
说明书
废水收集池的废气处理装置
技术领域
本发明涉及废气处理技术领域，尤其涉及一种废水收集池的废气处理装置。
背景技术
在废水处理过程中，废水别收集到废水池中，大量的废水易产生各种废气，这些气体对人体的健康有着一定的危害，尤其是对于一些无法溶于水的气体，更是容易通过空气快速的传播到大气中，不仅污染大气环境，同时危害人体健康。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废水收集池的废气处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种废水收集池的废气处理装置，包括收气箱、风机、水箱和废气净化设备，所述收气箱位于水箱和废气净化设备之间，收气箱的顶部设有收气箱盖，收气箱的两侧均开设有穿孔，且收气箱的中央位置固定安装有隔板，隔板的顶部开设有透气孔，隔板的一侧空间设有多排滑轨，滑轨位于收气箱的两侧内壁上，滑轨的内部设有移动框，且移动框的的内部设有木炭，移动框的顶部固定安装有横板，横板的顶部中央位置固定安装有提手，隔板的另一侧空间分别设有第二水管、第三水管和第一水管,第一水管的一端穿过收气箱的一侧延伸至收气箱的外部，第一水管分别于第二水管和第三水管垂直连接，且第二水管和第三水管分别固定安装在隔板和收气箱的一侧内壁上，所述第二水管和第三水管相近的两侧均固定安装有多个竖直直线排列的喷雾喷头，且第二水管和第三水管均与第一水管连通，水箱的内部设有水泵，且水泵的输出端与第一水管连接，所述风机的输出端连接有排气管，排气管的一端伸入收气箱的内部，隔板的另一侧空间底部连接有排水管，且排水管接至废水收集池。
优选的，所述滑轨数目在三至五排，且每排设有两个滑轨，每排两个滑轨分别固定安装在收气箱的两侧内壁上，第二水管和第三水管上的喷雾喷头的数量都在十到十五个范围内。
优选的，所述废气净化设备与收气箱通过一根管道连接。
优选的，所述移动框与滑轨滑动连接，移动框的两侧均开设有直线排列的圆孔。
优选的，收气箱盖的顶部设有检修口。
本发明中，通过启动风机将废气抽至收气箱的内部远离滑轨的一侧空间，同时启动水泵，使得水箱内的水通过第二水管和第三水管再从喷雾喷头喷出，使得易溶于水的气体溶解在水中，通过排水管流至废水收集池中，对于不容于水的气体通过隔板顶部的透气孔进入设有移动框的空间，通过移动框内的木炭对气体中存在的一些难闻性气味进行吸收，最后废气进入废气净化设备进行处理变成无污染的气体排入大气中。
