申请日2017.12.15
公开(公告)日2018.04.10
IPC分类号C02F1/40; C02F103/36
摘要
本发明所述一种改进污水罐污油收集装置，包括罐体，罐体设有若干收油槽，收油槽设有赶油装置，收油槽连接外部污油罐，收油槽在罐体内侧设有扁平状吸油嘴，吸油嘴设有过滤网，赶油装置包括两个赶油杆，赶油杆均铰接于所述罐体的内壁，分别设置于所述扁平状吸油嘴两侧，两个赶油杆具有一定的高度差，污水中的污油由于密度不同而分层，通过不同高度设置的赶油杆对不同密度的污油进行收集，方便剩余的污水进行下一步处理，其收集快速干净，收集效率高。
权利要求书
1.一种改进污水罐污油收集装置，包括罐体，其特征在于：所述罐体设有若干收油槽，所述收油槽设有赶油装置，所述收油槽连接外部污油罐，所述收油槽在罐体内侧设有扁平状吸油嘴，所述吸油嘴设有过滤网，所述赶油装置包括两个赶油杆，所述赶油杆均铰接于所述罐体的内壁，分别设置于所述扁平状吸油嘴两侧，所述两个赶油杆具有一定的高度差。
2.根据权利要求1所述一种改进污水罐污油收集装置，其特征在于：所述赶油杆设有条状的盛油槽。
3.根据权利要求2所述一种改进污水罐污油收集装置，其特征在于：所述盛油槽的上端一侧铰接于所述赶油杆，所述扁平状吸油嘴前端对应所述盛油槽设有顶凸。
4.根据权利要求3所述一种改进污水罐污油收集装置，其特征在于：所述一定的高度差为5-10mm。
5.根据权利要求4所述一种改进污水罐污油收集装置，其特征在于：所述盛油槽内沿盛油槽轴向设有导轨，所述导轨设有推油板。
6.根据权利要求5所述一种改进污水罐污油收集装置，其特征在于：所述推油板和盛油槽接触位置设有挡油毛布。
7.根据权利要求5所述一种改进污水 罐污油收集装置，其特征在于：所述推油板倾斜设置。
8.根据权利要求1所述一种改进污水罐污油收集装置，其特征在于：所述两个赶油杆的长度不同。
说明书
一种改进污水罐污油收集装置
技术领域
本发明属于污水处理技术领域，具体地说，涉及一种改进污水罐污油收集装置。
背景技术
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，呈液态，是一种防水防潮和防腐的有机胶凝材料。
在沥青生产过程中产生的污水不仅浑浊发臭，还有不少有害物质，其中含有大量的SS、COD和污油。沥青污水的表面漂浮有大量的污油，需要将污油收集至污油罐。
发明内容
本发明克服了现有技术中的缺点，提供了一种改进污水罐污油收集装置，对罐内的污油进行收集，方便对剩余的污水进行下一步处理，其污油收集效率高，收集彻底。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

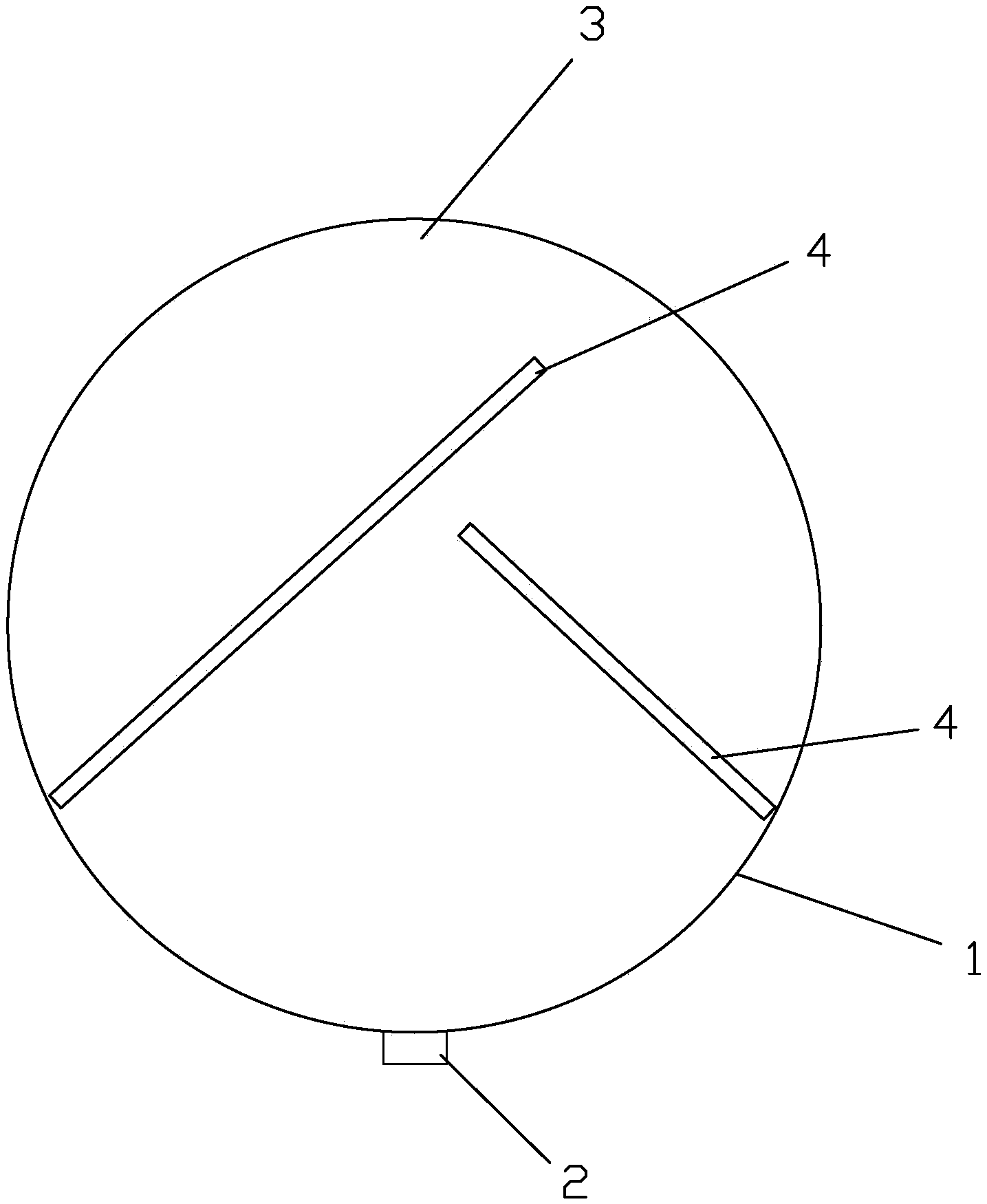

一种改进污水罐污油收集装置，包括罐体，所述罐体设有若干收油槽，所述收油槽设有赶油装置，所述收油槽连接外部污油罐，所述收油槽在罐体内侧设有扁平状吸油嘴，所述吸油嘴设有过滤网，所述赶油装置包括两个赶油杆，所述赶油杆均铰接于所述罐体的内壁，分别设置于所述扁平状吸油嘴两侧，所述两个赶油杆具有一定的高度差。
进一步，所述赶油杆设有条状的盛油槽。
进一步，所述盛油槽的上端一侧铰接于所述赶油杆，所述扁平状吸油嘴前端对应所述盛油槽设有顶凸。
进一步，所述一定的高度差为5-10mm。
进一步，所述盛油槽内沿盛油槽轴向设有导轨，所述导轨设有推油板。
进一步，所述推油板和盛油槽接触位置设有挡油毛布。
进一步，所述推油板倾斜设置。
进一步，所述两个赶油杆的长度不同。
与现有技术相比，本发明的有益效果是：
本发明所述一种改进污水罐污油收集装置，包括罐体，罐体的不同高度设有若干收油槽，收油槽设有赶油装置，收油槽连接外部污油罐，收油槽在罐体内侧设有扁平状吸油嘴，吸油嘴设有过滤网，赶油装置包括两个赶油杆，赶油杆均铰接于所述罐体的内壁，分别设置于所述扁平状吸油嘴两侧，两个赶油杆具有一定的高度差，污水中的污油由于密度不同而分层，通过不同高度设置的赶油杆对不同密度的污油进行收集，方便剩余的污水进行下一步处理，其收集快速干净，收集效率高。
