申请日2018.11.27
公开(公告)日2019.02.01
IPC分类号B01D29/13
摘要
本发明公开一种环保分散式污水治理设备，包括支撑板、预处理机构和后处理机构，支撑板的上表面通过螺栓安装有第一防护罩，第一防护罩内设置有预处理机构，通过将过滤芯通过螺栓与凸块固定连接，并将连接管与过滤芯的底端连通，将端盖通过固定螺栓安装在筒体的顶端，同时将第二电机通过螺栓安装在安装块的顶端，使得第二电机的输出轴贯穿安装块向下与过滤芯固定连接，第二电机带动过滤芯进行振动，减少在过滤的网孔被堵塞的情况，提高了过滤芯过滤的效率，同时通过开启与排污管连通的水泵，污水在进入筒体时，除受到重力作用外还收到向下的拉力，使得污水可以更快的从网孔进入筒体内，加速杂物下落的速度，提高了污水的处理效率。
权利要求书

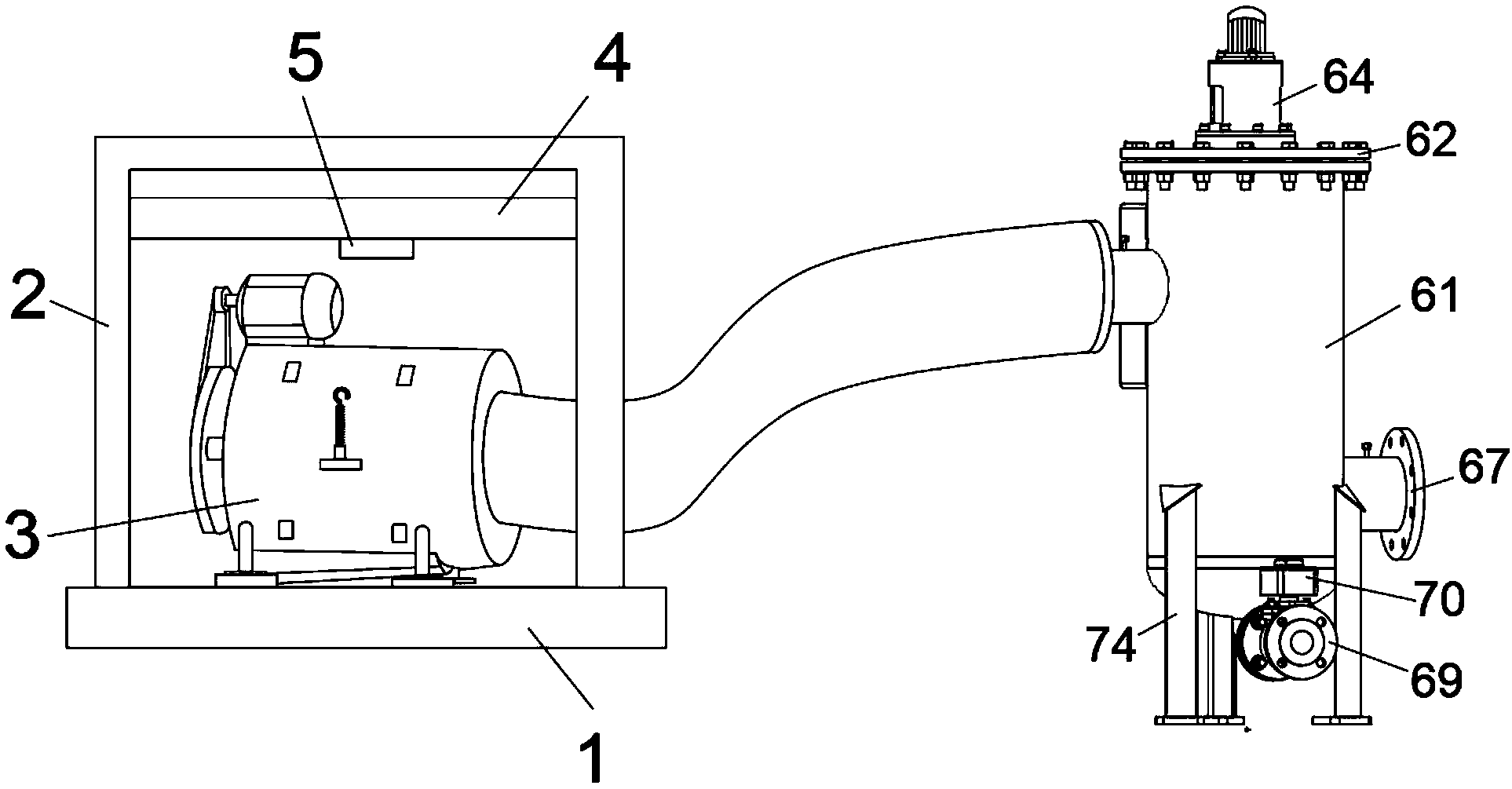

1.一种环保分散式污水治理设备，其特征在于，包括支撑板(1)、预处理机构(3)和后处理机构(6)，支撑板(1)的上表面通过螺栓安装有第一防护罩(2)，第一防护罩(2)内设置有预处理机构(3)，预处理机构(3)包括壳体(31)、第一电机(32)、传动轮(33)、从动轮(34)、皮带(35)、转轮(36)、传动轴(37)、旋转轴(38)、旋转叶片(39)、支撑柱(40)、支撑底座(41)和输出口(42)，壳体(31)的顶端设置有第一电机(32)，第一电机(32)的底座焊接固定有支撑座，支撑座通过螺栓与壳体(31)固定连接，第一电机(32)的一端转动连接有输出轴，输出轴的一端通过键转动连接有传动轮(33)，传动轮(33)的下方设置有从动轮(34)，从动轮(34)通过皮带(35)与传动轮(33)活动连接，传动轮(33)通过皮带(35)带动从动轮(34)转动，从动轮(34)通过键与传动轴(37)转动连接，传动轴(37)的一端贯穿壳体(31)向壳体(31)内延伸，且传动轴(37)的一端与旋转轴(38)转动连接，从动轮(34)和壳体(31)之间设置有转轮(36)，转轮(36)通过键和传动轴(37)转动连接，旋转轴(38)上等间距设置有若干旋转叶片(39)，旋转叶片(39)与套筒固定，套筒与旋转轴(38)紧配合;
输出口(42)的一端通过导管与后处理机构(6)连通，后处理机构(6)包括筒体(61)、端盖(62)、固定螺栓(63)、安装块(64)、第二电机(65)、进水管(66)、出水管(67)、连接管(68)、排污管(69)、控制阀(70)、过滤芯(71)、控制箱(72)、显示板(73)和立柱(74)，筒体(61)的顶端通过固定螺栓(63)固定连接有端盖(62)，端盖(62)的上表面通过螺栓固定连接有安装块(64)，安装块(64)的顶端通过螺栓固定连接有第二电机(65)，且第二电机(65)的输出轴贯穿安装块(64)向下延伸至筒体(61)内，筒体(61)的上侧设置有进水管(66)，进水管(66)与筒体(61)位一体化结构，筒体(61)的下侧设置有出水管(67)，出水管(67)与筒体(61)为一体化结构，且筒体(61)的底端一体连接有连接管(68)，连接管(68)的一端连通有排污管(69)，排污管(69)的顶端通过螺栓安装有控制阀(70)，筒体(61)的内壁上焊接固定有圆环状凸块，凸块位于进水管(66)的下方，且凸块上通过螺栓安装有过滤芯(71)。
2.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述第一防护罩(2)为透明材质，且第一防护罩(2)为内部中空的结构，壳体(31)为圆筒状结构。
3.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述壳体(31)的两端以中心线对称设置有辅助防护机构，辅助防护机构包括底座(43)、第一压缩柱(44)、第二压缩柱(45)、压缩弹簧(46)和挂钩(47)，底座(43)通过螺栓与壳体(31)固定连接，底座(43)的顶端焊接固定有第一压缩柱(44)，第一压缩柱(44)的顶端一体连接有第二压缩柱(45)，第二压缩柱(45)为T字形结构，第二压缩柱(45)的顶端焊接固定有挂钩(47)。
4.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述第一压缩柱(44)和第二压缩柱(45)外设置有压缩弹簧(46)，压缩弹簧(46)的顶端与第二压缩柱(45)的顶端焊接固定，且压缩弹簧(46)的底端与第一压缩柱(44)的顶端焊接固定。
5.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述第一防护罩(2)的顶端通过螺栓水平安装有横梁(4)，横梁(4)的数量为两个，且两个横梁(4)位于两个挂钩(47)的正上方，横梁(4)的底端焊接固定有固定块(5)，固定块(5)为环状结构，固定块(5)上设置有拉伸件。
6.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述第二电机(65)为振动电机，进水管(66)通过导管与输出口(42)连通，且筒体(61)的顶端设置有水泵，水泵与导管连通。
7.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述过滤芯(71)由目数为250-300的第一过滤网围成，且过滤芯(71)的底端由目数为80-100第二过滤网构成，第一过滤网与第二过滤网焊接固定，且过滤芯(71)的底端与连接管(68)连通。
8.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，所述筒体(61)的一端通过螺栓固定连接有控制箱(72)，控制箱(72)上设置有若干按钮，筒体(61)的底端对称设置有三个立柱(73)。
9.根据权利要求1所述的一种环保分散式污水治理设备，其特征在于，该污水治理设置使用方法的具体步骤包括：
第一步，将壳体(31)通过螺栓固定在支撑板(1)上，将第一电机(32)通过螺栓固定在壳体(31)的顶端，将转轮(36)通过键与传动轴(37)固定连接，并将从动轮(34)通过键与传动轴(37)固定连接，使从动轮(34)位于远离旋转轴(38)的一端，将旋转叶片(39)等间距安装在旋转轴(38)上，将旋转轴(38)与传动轴(37)固定连接，将皮带(35)安装在传动轮(33)与从动轮(34)之间，当需要调整旋转轴(38)的旋转速度时，将皮带(35)从从动轮(34)上安装到转轮(36)上。
第二步，将底座(43)通过螺栓与壳体(31)固定连接，将第一压缩柱(44)焊接固定在底座(43)上，将挂钩(47)焊接固定在第二压缩柱(45)的顶端，第一压缩柱(44)和第二压缩柱(45)外设置压缩弹簧(46)，压缩弹簧(46)的顶端与第二压缩柱(45)的顶端焊接固定，且压缩弹簧(46)的底端与第一压缩柱(44)的顶端焊接固定，同时将挂钩(47)与拉伸件固定连接;
第三步，将过滤芯(71)通过螺栓与凸块固定连接，并将连接管(68)与过滤芯(71)的底端连通，将端盖(62)通过固定螺栓(63)安装在筒体(61)的顶端，并将安装块(64)通过螺栓固定在端盖(62)的顶端，同时将第二电机(65)通过螺栓安装在安装块(64)的顶端，使得第二电机(65)的输出轴贯穿安装块(64)向下与过滤芯(71)固定连接;
第四步，开启第一电机(32)，第一电机(32)通过皮带(35)带动从动轮(34)旋转，进而带动旋转轴(38)旋转，旋转叶片(39)随旋转轴(38)在壳体(31)内对污水内的杂志进行搅碎;
第五步，开启水泵，将壳体(31)内的污水通过输出口(42)抽入过滤芯(71)内，开启第二电机(65)，第二电机(65)带动过滤芯(71)振动，同时打开控制阀(70)，并打开与排污管(69)连通的水泵，污水中的杂物通过连接管(68)排出，过滤了杂质的污水通过出水管(67)排出筒体(61)外。
说明书
一种环保分散式污水治理设备
技术领域
本发明涉及一种污水治理设备，具体为一种环保分散式污水治理设备，属于分散式污水治理设备应用技术领域。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。2013年城市生活污水排放已是中国城市水的主要污染源城市，生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。随着科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。
现有的污水处理设备多为一体化结构或者多结构组合，一体化结构的设备虽然虽然可以实现污水的治理，但其结构较为紧凑，使用过程中不易清洗，不方便拆装，多结构组合的设备大多结构较为复杂，占地面积较大，只能适用于特定的工业环境。
发明内容
本发明的目的在于提供一种具有理线结构的壁挂式光缆分纤盒，以解决现有的污水处理设备多为一体化结构或者多结构组合，一体化结构的设备虽然虽然可以实现污水的治理，但其结构较为紧凑，使用过程中不易清洗，不方便拆装，多结构组合的设备大多结构较为复杂，占地面积较大，只能适用于特定的工业环境的技术问题。
本发明的目的可以通过以下技术方案实现：
本发明提供一种环保分散式污水治理设备，包括支撑板、预处理机构和后处理机构，支撑板的上表面通过螺栓安装有第一防护罩，第一防护罩内设置有预处理机构，预处理机构包括壳体、第一电机、传动轮、从动轮、皮带、转轮、传动轴、旋转轴、旋转叶片、支撑柱、支撑底座和输出口，壳体的顶端设置有第一电机，第一电机的底座焊接固定有支撑座，支撑座通过螺栓与壳体固定连接，第一电机的一端转动连接有输出轴，输出轴的一端通过键转动连接有传动轮，传动轮的下方设置有从动轮，从动轮通过皮带与传动轮活动连接，传动轮通过皮带带动从动轮转动，从动轮通过键与传动轴转动连接，传动轴的一端贯穿壳体向壳体内延伸，且传动轴的一端与旋转轴转动连接，从动轮和壳体之间设置有转轮，转轮通过键和传动轴转动连接，旋转轴上等间距设置有若干旋转叶片，旋转叶片与套筒固定，套筒与旋转轴紧配合;
输出口的一端通过导管与后处理机构连通，后处理机构包括筒体、端盖、固定螺栓、安装块、第二电机、进水管、出水管、连接管、排污管、控制阀、过滤芯、控制箱、显示板和立柱，筒体的顶端通过固定螺栓固定连接有端盖，端盖的上表面通过螺栓固定连接有安装块，安装块的顶端通过螺栓固定连接有第二电机，且第二电机的输出轴贯穿安装块向下延伸至筒体内，筒体的上侧设置有进水管，进水管与筒体位一体化结构，筒体的下侧设置有出水管，出水管与筒体为一体化结构，且筒体的底端一体连接有连接管，连接管的一端连通有排污管，排污管的顶端通过螺栓安装有控制阀，筒体的内壁上焊接固定有圆环状凸块，凸块位于进水管的下方，且凸块上通过螺栓安装有过滤芯。
作为本发明的进一步方案，第一防护罩为透明材质，且第一防护罩为内部中空的结构，壳体为圆筒状结构。
作为本发明的进一步方案，壳体的两端以中心线对称设置有辅助防护机构，辅助防护机构包括底座、第一压缩柱、第二压缩柱、压缩弹簧和挂钩，底座通过螺栓与壳体固定连接，底座的顶端焊接固定有第一压缩柱，第一压缩柱的顶端一体连接有第二压缩柱，第二压缩柱为T字形结构，第二压缩柱的顶端焊接固定有挂钩。
作为本发明的进一步方案，第一压缩柱和第二压缩柱外设置有压缩弹簧，压缩弹簧的顶端与第二压缩柱的顶端焊接固定，且压缩弹簧的底端与第一压缩柱的顶端焊接固定。
作为本发明的进一步方案，第一防护罩的顶端通过螺栓水平安装有横梁，横梁的数量为两个，且两个横梁位于两个挂钩的正上方，横梁的底端焊接固定有固定块，固定块为环状结构，固定块上设置有拉伸件。
作为本发明的进一步方案，第二电机为振动电机，进水管通过导管与输出口连通，且筒体的顶端设置有水泵，水泵与导管连通。
作为本发明的进一步方案，过滤芯由目数为250-300的第一过滤网围成，且过滤芯的底端由目数为80-100第二过滤网构成，第一过滤网与第二过滤网焊接固定，且过滤芯的底端与连接管连通。
作为本发明的进一步方案，筒体的一端通过螺栓固定连接有控制箱，控制箱上设置有若干按钮，筒体的底端对称设置有三个立柱。
该污水治理设备的具体使用和工作过程为：
第一步，将壳体通过螺栓固定在支撑板上，将第一电机通过螺栓固定在壳体的顶端，将转轮通过键与传动轴固定连接，并将从动轮通过键与传动轴固定连接，使从动轮位于远离旋转轴的一端，将旋转叶片等间距安装在旋转轴上，将旋转轴与传动轴固定连接，将皮带安装在传动轮与从动轮之间，当需要调整旋转轴的旋转速度时，将皮带从从动轮上安装到转轮上。
第二步，将底座通过螺栓与壳体固定连接，将第一压缩柱焊接固定在底座上，将挂钩焊接固定在第二压缩柱的顶端，第一压缩柱和第二压缩柱外设置压缩弹簧，压缩弹簧的顶端与第二压缩柱的顶端焊接固定，且压缩弹簧的底端与第一压缩柱的顶端焊接固定，同时将挂钩与拉伸件固定连接;
第三步，将过滤芯通过螺栓与凸块固定连接，并将连接管与过滤芯的底端连通，将端盖通过固定螺栓安装在筒体的顶端，并将安装块通过螺栓固定在端盖的顶端，同时将第二电机通过螺栓安装在安装块的顶端，使得第二电机的输出轴贯穿安装块向下与过滤芯固定连接;
第四步，开启第一电机，第一电机通过皮带带动从动轮旋转，进而带动旋转轴旋转，旋转叶片随旋转轴在壳体内对污水内的杂志进行搅碎;
第五步，开启水泵，将壳体内的污水通过输出口抽入过滤芯内，开启第二电机，第二电机带动过滤芯振动，同时打开控制阀，并打开与排污管连通的水泵，污水中的杂物通过连接管排出，过滤了杂质的污水通过出水管排出筒体外。
本发明的有益效果：
1、本发明一种环保分散式污水治理设备，将壳体通过螺栓固定在支撑板上，将第一电机通过螺栓固定在壳体的顶端，将转轮通过键与传动轴固定连接，并将从动轮通过键与传动轴固定连接，使从动轮位于远离旋转轴的一端，将旋转叶片等间距安装在旋转轴上，将旋转轴与传动轴固定连接，将皮带安装在传动轮与从动轮之间，当需要调整旋转轴的旋转速度时，将皮带从从动轮上安装到转轮上，进而可以满足对不同杂物搅碎的转速要求。
2、本发明一种环保分散式污水治理设备，通过将底座通过螺栓与壳体固定连接，将第一压缩柱焊接固定在底座上，将挂钩焊接固定在第二压缩柱的顶端，第一压缩柱和第二压缩柱外设置压缩弹簧，压缩弹簧的顶端与第二压缩柱的顶端焊接固定，且压缩弹簧的底端与第一压缩柱的顶端焊接固定，同时将挂钩与拉伸件固定连接，当旋转轴与旋转叶片转动时，压缩弹簧受向上的拉力，进而使壳体受到向上的拉力，进而可以缓冲壳体内的离心力，大大减小了壳体的振动，达到减震、降噪的效果，同时壳体的缓冲力减小，避免了壳体因振动过大造成的损伤，增加了预处理机构的使用寿命。
3、本发明一种环保分散式污水治理设备，通过将过滤芯通过螺栓与凸块固定连接，并将连接管与过滤芯的底端连通，将端盖通过固定螺栓安装在筒体的顶端，并将安装块通过螺栓固定在端盖的顶端，同时将第二电机通过螺栓安装在安装块的顶端，使得第二电机的输出轴贯穿安装块向下与过滤芯固定连接，第二电机带动过滤芯进行振动，减少在过滤时第一过滤网和第二过滤网上的网孔被堵塞的情况，提高了过滤芯过滤的效率，同时通过开启与排污管连通的水泵，污水在进入筒体时，除受到重力作用外还收到向下的拉力，使得污水可以更快的从网孔进入筒体内，加速杂物下落的速度，提高了污水的处理效率。
