申请日2018.11.28
公开(公告)日2019.03.08
IPC分类号C02F9/08
摘要
本发明公开了一种生活污水高速过滤器及方法，包括机体，所述机体的顶部设置有进水口，所述进水口的底部设置有吸附板，所述吸附板的两侧均设置有弧板，所述弧板的一侧设置有圆块，所述圆块的外测设置有固定块，所述固定块的底部设置有连接板，所述连接板的顶部设置有移动杆，所述移动杆的底部设置有出水口。本发明通过设有移动杆、移动轮、连接板、运动板和圆块，通过移动杆可以将活动板向一侧移动，使得连接杆与动杆活动连接，将动杆向一侧移动，移动到合适的位置时使得移动轮与凹洞合并，将弧板移动使得圆块在固定块处活动，带动了运动板向上移动，可以将吸附板取出进行更换，便于更换吸附板，保持污水处理率。
权利要求书

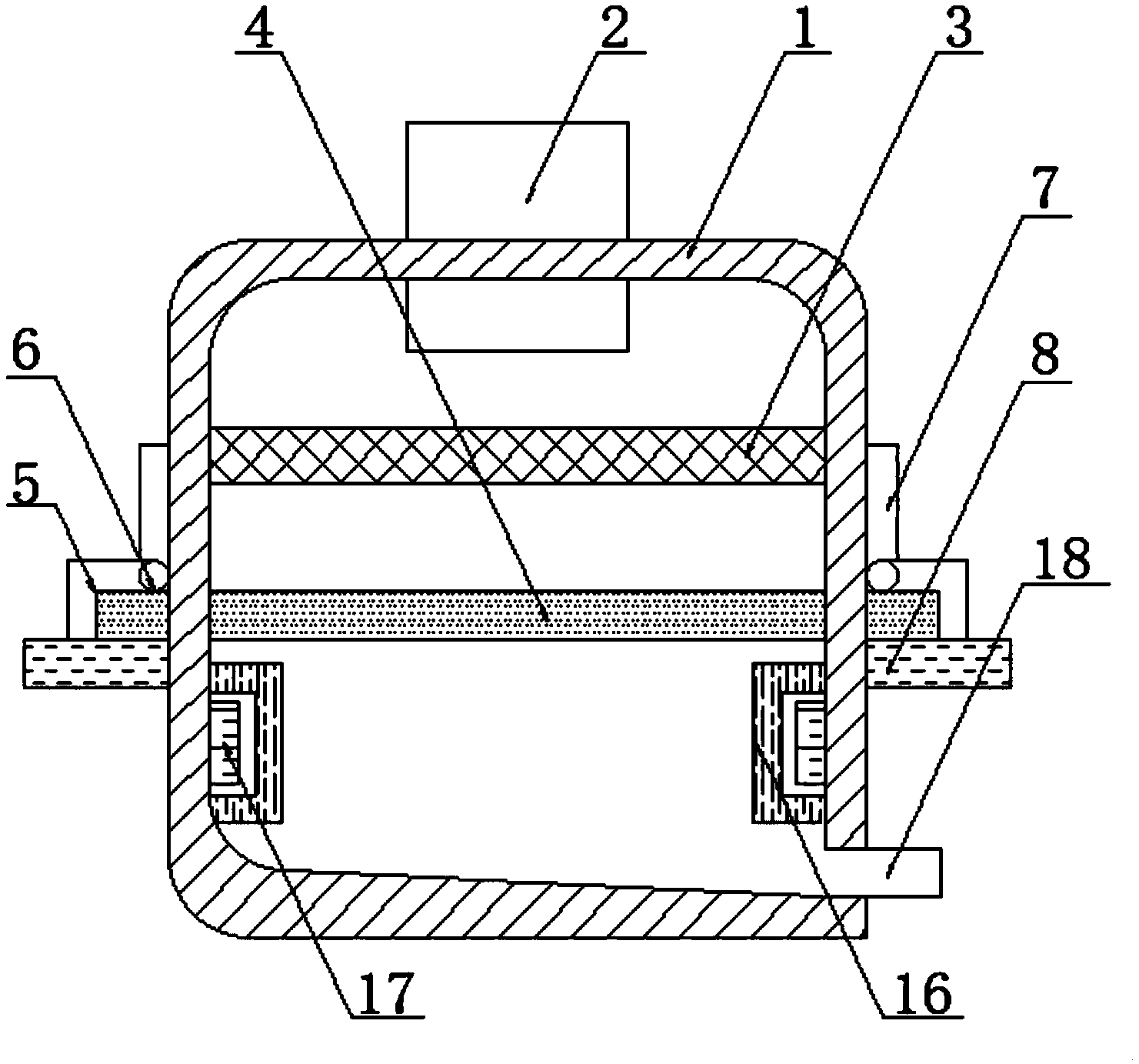

1.一种生活污水高速过滤器，包括机体(1)，其特征在于：所述机体(1)的顶部设置有进水口(2)，所述进水口(2)的底部设置有过滤板(3)，所述过滤板(3)的底部设置有吸附板(4)，所述吸附板(4)的两侧均设置有弧板(5)，所述弧板(5)的一侧设置有圆块(6)，所述圆块(6)的外测设置有固定块(7)，所述固定块(7)的底部设置有连接板(8)，所述连接板(8)的顶部设置有移动杆(9)，所述移动杆(9)的底部设置有活动板(10)，所述活动板(10)的底部设置有连接杆(11)，所述连接杆(11)的底部设置有动杆(12)，所述动杆(12)的底部设置有移动轮(13)，所述移动轮(13)的底部设置有运动板(14)，所述运动板(14)的底部设置有压板(15)，所述压板(15)的底部设置有透明板(16)，所述透明板(16)的内部设置有杀菌灯(17)，所述杀菌灯(17)的底部设置有出水口(18)，所述活动板(10)与连接板(8)活动连接，所述连接杆(11)与动杆(12)活动连接。
2.根据权利要求1所述的一种生活污水高速过滤器，其特征在于：所述透明板(16)由玻璃材料制成，所述杀菌灯(17)为紫外线杀菌灯，所述吸附板(4)由活性炭材料制成。
3.根据权利要求1所述的一种生活污水高速过滤器，其特征在于：所述压板(15)的表面设置有第一磁铁，所述运动板(14)的表面设置有第二磁铁。
4.根据权利要求1所述的一种生活污水高速过滤器，其特征在于：所述连接板(8)的内部设置有凹洞，所述凹洞与移动轮(13)相匹配。
5.根据权利要求1所述的一种生活污水高速过滤器，其特征在于：所述移动杆(9)与连接板(8)活动连接，所述圆块(6)与固定块(7)活动连接。
6.一种生活污水高速过滤方法，其特征在于：包括如权利要求1所述的生活污水高速过滤器，还包括以下步骤：
S1：通过移动杆(9)将活动板(10)向一侧移动，使得连接杆(11)与动杆(12)活动连接，将动杆(12)向一侧移动，移动到合适的位置时使得移动轮(13)与凹洞合并，将活动板(10)固定住，防止移动;
S2：将生活污水从进水口(2)放进去，进到过滤板(3)处，将杂质进行过滤;
S3：当水进到吸附板(4)，吸附板(4)将水中杂质吸附;
S4：圆块(6)和固定块(7)活动连接，将弧板(5)移动使得圆块(6)在固定块(7)处活动，带动运动板(14)向上移动，污水从出水口(18)出去。
说明书
一种生活污水高速过滤器及方法
技术领域
本发明涉及城镇生活污水高效低耗处理新技术领域，特别涉及一种生活 污水高速过滤器及方法。
背景技术
高速过滤器是现代工业水处理的主要装置之一。高速过滤器非常适用于 钢铁企业中净化处理轧钢，连铸的浊水(含有氧化铁皮及油质)，以及循环 系统中旁滤处理。高速过滤器当配有程序控制时，可实现多台全自动操作， 过滤器在长时间的使用的过程中，使得内部的滤料逐渐达到一种饱和的状态， 不能很好的解决水中的杂质，无法保持污水处理率。
因此，发明一种生活污水高速过滤器及方法来解决上述问题很有必要。
发明内容
本发明的目的在于提供一种生活污水高速过滤器及方法，通过设有移动 杆、移动轮、连接板、运动板和圆块，由于活动板与连接板活动连接，通过 移动杆可以将活动板向一侧移动，使得连接杆与动杆活动连接，将动杆向一 侧移动，移动到合适的位置时使得移动轮与凹洞合并，将活动板固定住，防 止移动，由于圆块和固定块活动连接，将弧板移动使得圆块在固定块处活动， 带动了运动板向上移动，可以将吸附板取出进行更换，有利于便于更换吸附 板，保持污水处理率，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水高速过滤器， 包括机体，所述机体的顶部设置有进水口，所述进水口的底部设置有过滤板， 所述过滤板的底部设置有吸附板，所述吸附板的两侧均设置有弧板，所述弧 板的一侧设置有圆块，所述圆块的外测设置有固定块，所述固定块的底部设 置有连接板，所述连接板的顶部设置有移动杆，所述移动杆的底部设置有活 动板，所述活动板的底部设置有连接杆，所述连接杆的底部设置有动杆，所 述动杆的底部设置有移动轮，所述移动轮的底部设置有运动板，所述运动板 的底部设置有压板，所述压板的底部设置有透明板，所述透明板的内部设置 有杀菌灯，所述杀菌灯的底部设置有出水口，所述活动板与连接板活动连接， 所述连接杆与动杆活动连接。
优选的，所述透明板由玻璃材料制成，所述杀菌灯为紫外线杀菌灯，所 述吸附板由活性炭材料制成。
优选的，所述压板的表面设置有第一磁铁，所述运动板的表面设置有第 二磁铁。
优选的，所述连接板的内部设置有凹洞，所述凹洞与移动轮相匹配。
优选的，所述移动杆与连接板活动连接，所述圆块与固定块活动连接。
一种生活污水高速过滤方法，包括所述的生活污水高速过滤器，还包括 以下步骤：
S1：通过移动杆将活动板向一侧移动，使得连接杆与动杆活动连接，将 动杆向一侧移动，移动到合适的位置时使得移动轮与凹洞合并，将活动板固 定住，防止移动;
S2：将生活污水从进水口放进去，进到过滤板处，将杂质进行过滤;
S3：当水进到吸附板，吸附板将水中杂质吸附;
S4：圆块和固定块活动连接，将弧板移动使得圆块在固定块处活动，带 动运动板向上移动，污水从出水口出去。
本发明的技术效果和优点：
1、通过设有移动杆、移动轮、连接板、运动板和圆块，由于活动板与连 接板活动连接，通过移动杆可以将活动板向一侧移动，使得连接杆与动杆活 动连接，将动杆向一侧移动，移动到合适的位置时使得移动轮与凹洞合并， 将活动板固定住，防止移动，由于圆块和固定块活动连接，将弧板移动使得 圆块在固定块处活动，带动了运动板向上移动，可以将吸附板取出进行更换， 有利于便于更换吸附板，保持污水处理率;
2、通过设有过滤板，可以将生活污水中的大杂质进行过滤，为后续过滤 提高效率，有利于提高效率，通过设有透明板和杀菌灯，由于透明板由玻璃 材料制成，杀菌灯为紫外线杀菌灯，将污水中的细菌杀死，减少细菌。
