申请日2018.11.28
公开(公告)日2019.03.19
IPC分类号E03F7/10; E02F5/28
摘要
本发明公开了一种市政道路污水排放井用淤泥清理装置，包括车体，车体的顶端设有推送机构，推送机构上设有支撑架，支撑架的另一端设有辅助支撑机构，支撑架设有升降机构，升降机构的底端设有升降板，升降板的顶端设有电机，电机的电机轴固定连接有搅动杆，搅动杆的底端贯穿升降板且固定连接破碎锥，搅动杆通过轴承转动连接在升降板上，搅动杆的外圆面底端套设有清淤桶和粉碎刀片;本发明通过电机带动搅动杆高速转动，从而带动破碎锥和粉碎刀片高速转动，破碎锥破开堵塞物，并通过粉碎刀破碎，最后用清淤桶内完成清淤工作;整个清理过程除了人工辅助完成清淤桶内的垃圾清理，其他的均为自动完成，大幅提升清淤工作的便利性和工作效率。
权利要求书

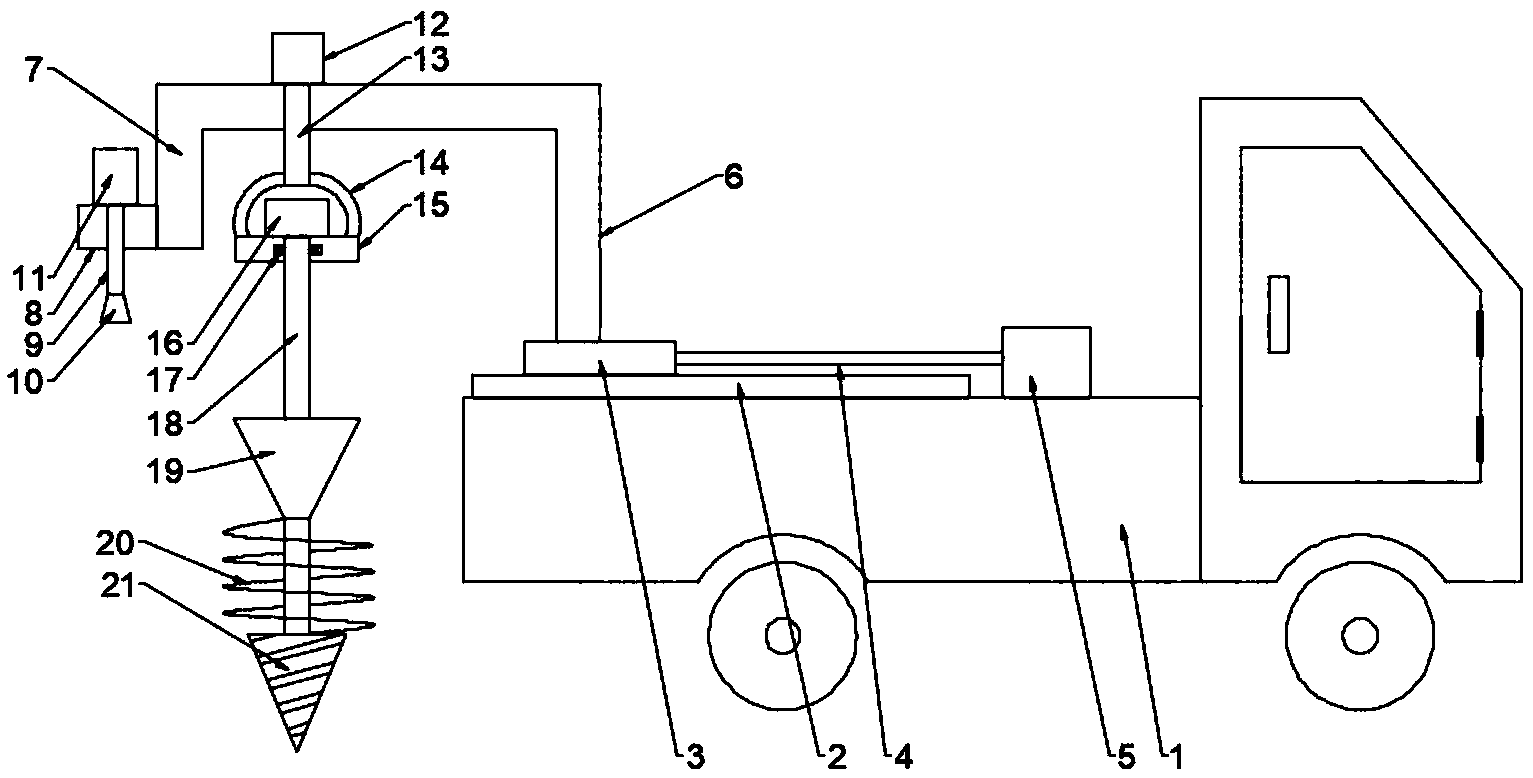

1.一种市政道路污水排放井用淤泥清理装置，包括车体(1)，其特征在于，车体(1)的顶端设有推送机构，推送机构上设有支撑架(6)，支撑架(6)的另一端设有辅助支撑机构，支撑架(6)设有升降机构，升降机构的底端设有升降板(15)，升降板(15)的顶端设有电机(16)，电机(16)的电机轴固定连接有搅动杆(18)，搅动杆(18)的底端贯穿升降板(15)且固定连接破碎锥(21)，搅动杆(18)通过轴承(17)转动连接在升降板(15)上，搅动杆(18)的外圆面底端套设有清淤桶(19)和粉碎刀片(20)。
2.根据权利要求1所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，升降机构包括第三液压缸(12)，第三液压缸(12)设在支撑架(6)的顶端，第三液压缸(12)上的第二伸缩杆(13)的底端贯穿支撑架(6)且悬伸在下方，第二伸缩杆(13)与支撑架(6)之间是滑动连接，第二伸缩杆(13)的外圆面底端均匀的设有若干吊杆(14)，吊杆(14)是圆弧杆，吊杆(14)的底端固定连接在升降板(15)的顶端面边缘。
3.根据权利要求1所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，辅助支撑机构包括支撑杆(7)、支撑板(8)和第二液压缸(11)，支撑架(6)的另一端固定连接支撑杆(7)，支撑杆(7)的左侧端底端设有支撑板(8)，支撑板(8)的顶端设有第二液压缸(11)，第二液压缸(11)上的第一伸缩杆(9)的底端贯穿支撑板(8)且固定连接支脚(10)，第一伸缩杆(9)与支撑板(8)之间是滑动连接。
4.根据权利要求3所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，支撑杆(7)与支撑架(6)之间是一体成型制作。
5.根据权利要求1所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，推送机构包括第一液压缸(5)和两个导轨(2)，导轨(2)是T型导轨，两个导轨(2)相互对称的分设在车体(1)的顶端面前后侧，两个导轨(2)上滑动连接有移动座(3)，第一液压缸(5)设在两个导轨(2)之间的右侧，液压缸(5)上的伸缩杆固定连接推杆(4)，推杆(4)的另一端固定连接在移动座(3)上。
6.根据权利要求5所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，推杆(4)与导轨(2)之间是相互平行的关系。
7.根据权利要求1所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，支撑架(6)是L型结构。
8.根据权利要求1所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，清淤桶(19)设在粉碎刀片(20)的上方，清淤桶(19)是顶端敞口的锥形桶。
9.根据权利要求8所述的一种市政道路污水排放井用淤泥清理装置，其特征在于，粉碎刀片(20)是空间螺旋结构，粉碎刀片(20)的外直径大于破碎锥(21)的顶端直径。
说明书
一种市政道路污水排放井用淤泥清理装置
技术领域
本发明涉及市政道路维护工具，具体为一种市政道路污水排放井用淤泥清理装置。
背景技术
道路排水包括路面排水部和路边排水部，所述路面排水部从下至上依次为：基层、防水层、透水层，所述防水层上方设有路面排水沟槽;所述路边排水部包括设置于道路两侧与所述路面排水部相邻的透水路沿石，以及所述透水路沿石下方的路边排水沟槽;所述透水路沿石包括：透水表层和透水强化层，所述透水表层中含有透水材料，所述透水强化层与所述透水表层内表面相邻接;所述透水强化层内具有空腔。
在市政道路排水设置中，多用垂直的排水井连接地下污水管道，从而实现快速排水的目的。但是，随着近些年来城市内涝的不断发生，使得雨后排水井多倍堵塞，由于排水井的井径较小，为后期清理工作带来了诸多不便，后期清淤工作艰难。
发明内容
本发明的目的在于提供一种市政道路污水排放井用淤泥清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种市政道路污水排放井用淤泥清理装置，包括车体，车体的顶端设有推送机构，推送机构上设有支撑架，支撑架的另一端设有辅助支撑机构，支撑架设有升降机构，升降机构的底端设有升降板，升降板的顶端设有电机，电机的电机轴固定连接有搅动杆，搅动杆的底端贯穿升降板且固定连接破碎锥，搅动杆通过轴承转动连接在升降板上，搅动杆的外圆面底端套设有清淤桶和粉碎刀片。
进一步的，升降机构包括第三液压缸，第三液压缸设在支撑架的顶端，第三液压缸上的第二伸缩杆的底端贯穿支撑架且悬伸在下方，第二伸缩杆与支撑架之间是滑动连接，第二伸缩杆的外圆面底端均匀的设有若干吊杆，吊杆是圆弧杆，吊杆的底端固定连接在升降板的顶端面边缘。
进一步的，辅助支撑机构包括支撑杆、支撑板和第二液压缸，支撑架的另一端固定连接支撑杆，支撑杆的左侧端底端设有支撑板，支撑板的顶端设有第二液压缸，第二液压缸上的第一伸缩杆的底端贯穿支撑板且固定连接支脚，第一伸缩杆与支撑板之间是滑动连接。
进一步的，支撑杆与支撑架之间是一体成型制作。
进一步的，推送机构包括第一液压缸和两个导轨，导轨是T型导轨，两个导轨相互对称的分设在车体的顶端面前后侧，两个导轨上滑动连接有移动座，第一液压缸设在两个导轨之间的右侧，液压缸上的伸缩杆固定连接推杆，推杆的另一端固定连接在移动座上。
进一步的，推杆与导轨之间是相互平行的关系。
进一步的，支撑架是L型结构。
进一步的，清淤桶设在粉碎刀片的上方，清淤桶是顶端敞口的锥形桶。
进一步的，粉碎刀片是空间螺旋结构，粉碎刀片的外直径大于破碎锥的顶端直径。
与现有技术相比，本发明通过电机带动搅动杆高速转动，从而带动破碎锥和粉碎刀片高速转动，破碎锥破开堵塞物，并在高速旋转的粉碎刀片的作用下，进行破碎，使得堵塞物变成碎片，然后进入清淤桶内，完成清淤工作;整个清理过程除了人工辅助完成清淤桶内的垃圾清理，其他的均为自动完成，且不受排放井尺寸的限制，大幅提升清淤工作的便利性和工作效率，应用十分方便。
