申请日2018.11.30
公开(公告)日2019.02.22
IPC分类号C02F1/00
摘要
本发明公开了一种防堵塞的生活污水净化器，包括第一壳体和第二壳体，第一壳体和第二壳体之间通过连接管连通，所述第一壳体的内壁两侧均通过螺钉固定安装有固定栓，所述固定栓相靠近的一端通过螺钉固定安装有积水舱，所述积水舱的顶端固定安装有排出管，所述排出管的底端焊接有过滤罩，所述排出管的内部设有转动杆，所述转动杆的杆体固定安装有螺旋叶片，所述转动杆的底部焊接有倒L字形的刷片。本发明通过第一壳体内部设计的结构，使得污水进入管注入的污水能够在排出管中进行菜叶和碎渣的去除，使得从污水中移走，不干涉后序的净化，从而避免净化器堵塞，安全可靠，整个装置结构简单，制造成本低，使用效果好。
权利要求书

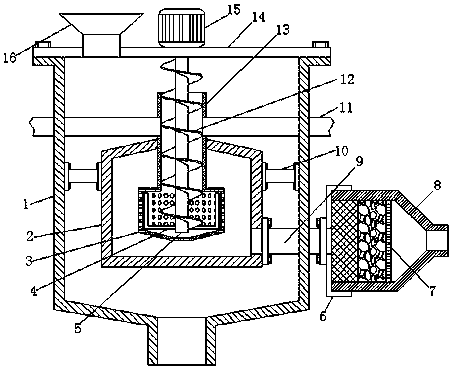

1.一种防堵塞的生活污水净化器，包括第一壳体(1)和第二壳体(8)，第一壳体(1)和第二壳体(8)之间通过连接管(9)连通，其特征在于，所述第一壳体(1)的内壁两侧均通过螺钉固定安装有固定栓(10)，所述固定栓(10)相靠近的一端通过螺钉固定安装有积水舱(2)，所述积水舱(2)的顶端固定安装有排出管(13)，所述排出管(13)的底端焊接有过滤罩(3)，所述排出管(13)的内部设有转动杆(5)，所述转动杆(5)的杆体固定安装有螺旋叶片(12)，所述转动杆(5)的底部焊接有倒L字形的刷片(4)，所述过滤罩(3)的竖直壁体为多个过滤孔。
2.根据权利要求1所述的一种防堵塞的生活污水净化器，其特征在于，所述螺旋叶片(12)的板体为多孔状结构，所述刷片(4)竖直体粘接有刷毛，刷毛与过滤罩(3)的竖直壁体接触，所述第一壳体(1)的顶端固定安装有端盖(14)，端盖(14)的顶部固定安装有电机(15)，转动杆(5)的顶端通过轴承与端盖(14)转动安装，且电机(15)的输出轴与转动杆(5)的顶端固定安装。
3.根据权利要求1所述的一种防堵塞的生活污水净化器，其特征在于，所述第二壳体(8)的内部固定安装有滤板(7)，所述第二壳体(8)的内部塞有活性炭和海绵，活性炭位于滤板(7)和海绵之间，且海绵靠近第一壳体(1)，所述第二壳体(8)靠近第一壳体(1)的一端螺纹安装有密封盖(6)，连接管(9)与密封盖(6)固定安装，连接管(9)的一端穿过第一壳体(1)与积水舱(2)的一侧底部固定连通。
4.根据权利要求1所述的一种防堵塞的生活污水净化器，其特征在于，所述排出管(13)的两侧均固定连通有污水进入管(11)，所述污水进入管(11)的一端均延伸至第一壳体(1)外。
5.根据权利要求2所述的一种防堵塞的生活污水净化器，其特征在于，所述端盖(14)的顶端一侧固定连通有注水管(16)。
说明书
一种防堵塞的生活污水净化器
技术领域
本发明涉及生活污水处理技术领域，尤其涉及一种防堵塞的生活污水净化器。
背景技术
生活污水处理种类很多，有精净化为饮用水和粗净化为使用水，对于使用水其要求是去除混杂的可沉淀杂质以及可过滤杂质，达到一定的使用水要求，比如浇花、冲洗厕所和拖地，由于生活污水会混杂着菜叶和碎渣物质，在净化时会容易堵塞净化器，从而需要对菜叶和碎渣进行去除，但是现有的净化器不具有自动去除功能，从而使用不便。
发明内容
本发明的目的是为了解决现有净化器不具有自动去除功能，从而使用不便的缺点，而提出的一种防堵塞的生活污水净化器。
为了实现上述目的，本发明采用了如下技术方案：
一种防堵塞的生活污水净化器，包括第一壳体和第二壳体，第一壳体和第二壳体之间通过连接管连通，所述第一壳体的内壁两侧均通过螺钉固定安装有固定栓，所述固定栓相靠近的一端通过螺钉固定安装有积水舱，所述积水舱的顶端固定安装有排出管，所述排出管的底端焊接有过滤罩，所述排出管的内部设有转动杆，所述转动杆的杆体固定安装有螺旋叶片，所述转动杆的底部焊接有倒L字形的刷片，所述过滤罩的竖直壁体为多个过滤孔。
优选的，所述螺旋叶片的板体为多孔状结构，所述刷片竖直体粘接有刷毛，刷毛与过滤罩的竖直壁体接触，所述第一壳体的顶端固定安装有端盖，端盖的顶部固定安装有电机，转动杆的顶端通过轴承与端盖转动安装，且电机的输出轴与转动杆的顶端固定安装。
优选的，所述第二壳体的内部固定安装有滤板，所述第二壳体的内部塞有活性炭和海绵，活性炭位于滤板和海绵之间，且海绵靠近第一壳体，所述第二壳体靠近第一壳体的一端螺纹安装有密封盖，连接管与密封盖固定安装，连接管的一端穿过第一壳体与积水舱的一侧底部固定连通。
优选的，所述排出管的两侧均固定连通有污水进入管，所述污水进入管的一端均延伸至第一壳体外。
优选的，所述端盖的顶端一侧固定连通有注水管。
本发明的有益效果是：通过第一壳体内部设计的结构，使得污水进入管注入的污水能够在排出管中进行菜叶和碎渣的去除，使得从污水中移走，不干涉后序的净化，从而避免净化器堵塞，安全可靠，整个装置结构简单，制造成本低，使用效果好。
