申请日2018.11.30
公开(公告)日2019.02.15
IPC分类号C02F9/14; C02F11/02
摘要
本发明公开了一种联合处理黑臭河道中污水和底泥的装置，包括按照水流顺序依次设置的过滤垃圾的格栅装置、均衡待处理黑臭河道的水质和水量的调节池、实现固液分离絮凝池、去除污水中大部分可沉和部分溶解性有机污染物的厌氧池、去除氮污染物和降解有机物的A\O反应池和过滤反应沉淀以及部分污染物的过滤池，格栅装置与调节池之间设置有抽吸泵，调节池、絮凝池、厌氧池、A\O反应池和过滤池的底端均通过多组抽吸泵连接至底泥处理池;本发明通过设置的转动的格栅装置，可以避免清洁人员去水下清洁垃圾，实现不用下水即可清理垃圾;通过设置的底泥处理池，可以对黑臭河道淤泥进行处理，最后分离成有用的砂子和有用的有机滤渣，效果显著。
权利要求书
1.一种联合处理黑臭河道中污水和底泥的装置，包括按照水流顺序依次设置的过滤垃圾的所述格栅装置(1)、均衡待处理黑臭河道的水质和水量的调节池(3)、实现固液分离絮凝池(4)、去除污水中大部分可沉和部分溶解性有机污染物的所述厌氧池(5)、去除氮污染物和降解有机物的所述A\O反应池(6)和过滤反应沉淀以及部分污染物的过滤池(7)，所述格栅装置(1)与调节池(3)之间设置有抽吸泵(2)，所述A\O反应池(6)的一侧还设置有用于曝气的鼓风机(601)，其特征在于：所述调节池(3)、絮凝池(4)、厌氧池(5)、A\O反应池(6)和过滤池(7)的底端均通过多组抽吸泵(2)连接至底泥处理池(8)。
2.根据权利要求1所述的一种联合处理黑臭河道中污水和底泥的装置，其特征在于，所述底泥处理池(8)按照流程依次设置有包括生物分解河底淤泥大量生物菌群的微生物处理池(801)、对河底淤泥进行硝化处理的硝化池(802)、用于除碳的反硝化池(803)、分离悬浮有机物和沉淀无机物的分离池(804)、对悬浮有机物进行去水烘干的去水烘干装置(805)和对砂子和水进行分离的砂水分离器(806)。
3.根据权利要求2所述的一种联合处理黑臭河道中污水和底泥的装置，其特征在于，所述微生物处理池(801)的内部还包括用于加速微生物反应的搅拌装置(8011)。
4.根据权利要求2所述的一种联合处理黑臭河道中污水和底泥的装置，其特征在于，所述分离池(804)的内部设置有分隔筛网(8044)，所述分离池(804)的一端靠近顶部设置有进泥管(8041)、所述分离池(804)的另一端靠近顶部设置有排液口(8042)、所述分离池(804)的底端设置有若干组排砂口(8043)。
5.根据权利要求1所述的一种联合处理黑臭河道中污水和底泥的装置，其特征在于，所述格栅装置(1)包括精细格栅(101)、下拦网(102)、上拦网(103)、转动针(104)、驱动装置(105)、转轴(106)和固定架(107)，所述驱动装置(105)设置在进水口混凝土内部一端，所述圆柱状的精细格栅(101)设置在进水口混凝土外壁，所述驱动装置(105)连接有转轴(106)，所述转轴(106)设置在精细格栅(101)的中心轴线上，所述转轴(106)的外壁上设置有转动针(104)，且所述转动针(104)穿过精细格栅(101)延伸一段长度，所述精细格栅(101)的后侧设置有固定架(107)，所述固定架(107)的上端向外设置有上拦网(103)，所述固定架(107)的下端向外设置有下拦网(102)。
6.根据权利要求5所述的一种联合处理黑臭河道中污水和底泥的装置，其特征在于，所述上拦网(103)和下拦网(102)上均开设有线性排列的线槽，线槽的排列间隔与转动针(104)的间隔相同，且线槽的宽度与转动针(104)的宽度相互匹配。
说明书
一种联合处理黑臭河道中污水和底泥的装置
技术领域
本发明涉及监控录像机技术领域，更具体地说，涉及一种联合处理黑臭河道中污水和底泥的装置。
背景技术
随着人们物质生活水平的提高，以及环保意识的增强，逐渐开始重视对黑臭河道的治理。富营养化水体中某些藻类等大量增值导致水下光照强度下降，溶解氧过量被消耗后藻体迅速死亡、腐烂，同时引发水域生态系统各个层面上的失衡，最后崩溃，水质持续恶化，含硫、氮等有机物降解时逸出的氨、硫化氢等使水体变臭，而导致水体发黑的物质则主要是硫化铁、硫化锰等不溶解物质。
现有的黑臭河道中污水和底泥的处理方法在使用时存在一定的弊端：黑臭河道需要治理的不仅仅是河水还有沉积的淤泥，现有的处理技术往往只对河水进行处理而忽略河底淤泥的处理，导致安装有处理设备的河岸两侧会有淤泥堆积，下雨潮湿季节容易产生恶臭，对居民的生活环境产生巨大的影响;并且黑臭河道中往往伴随着大量垃圾，难以清理，而且清理成本较高。为此，我们提出一种联合处理黑臭河道中污水和底泥的装置。
发明内容
本发明要解决的技术问题是克服现有技术的缺陷，提供一种联合处理黑臭河道中污水和底泥的装置。
为解决上述技术问题，本发明提供以下技术方案：一种联合处理黑臭河道中污水和底泥的装置，包括按照水流顺序依次设置的过滤垃圾的所述格栅装置、均衡待处理黑臭河道的水质和水量的调节池、实现固液分离絮凝池、去除污水中大部分可沉和部分溶解性有机污染物的所述厌氧池、去除氮污染物和降解有机物的所述A\O反应池和过滤反应沉淀以及部分污染物的过滤池，所述格栅装置与调节池之间设置有抽吸泵，所述A\O反应池的一侧还设置有用于曝气的鼓风机，所述调节池、絮凝池、厌氧池、A\O反应池和过滤池的底端均通过多组抽吸泵连接至底泥处理池。

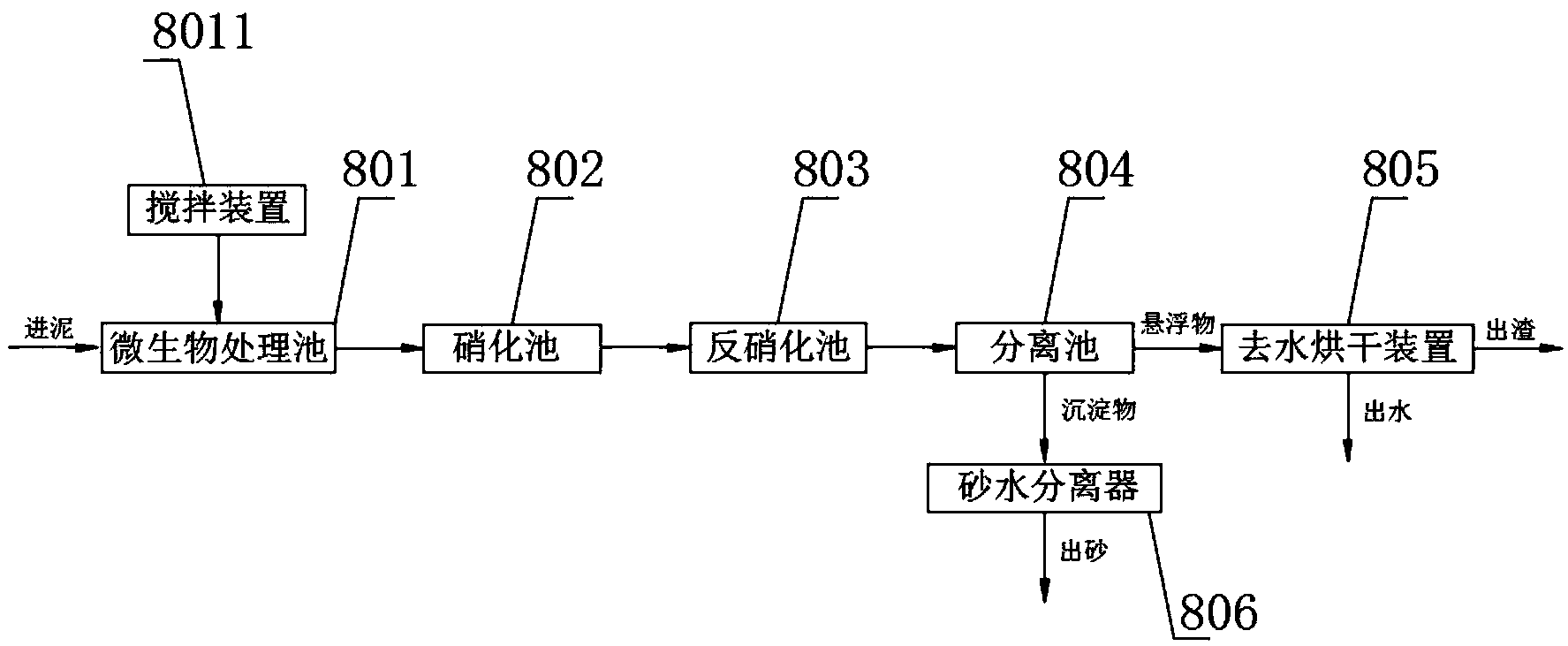

优选地，所述底泥处理池按照流程依次设置有包括生物分解河底淤泥大量生物菌群的微生物处理池、对河底淤泥进行硝化处理的硝化池、用于除碳的反硝化池、分离悬浮有机物和沉淀无机物的分离池、对悬浮有机物进行去水烘干的去水烘干装置和对砂子和水进行分离的砂水分离器。
优选地，所述微生物处理池的内部还包括用于加速微生物反应的搅拌装置。
优选地，所述分离池的内部设置有分隔筛网，所述分离池的一端靠近顶部设置有进泥管、所述分离池的另一端靠近顶部设置有排液口、所述分离池的底端设置有若干组排砂口。
优选地，所述格栅装置包括精细格栅、下拦网、上拦网、转动针、驱动装置、转轴和固定架，所述驱动装置设置在进水口混凝土内部一端，所述圆柱状的精细格栅设置在进水口混凝土外壁，所述驱动装置连接有转轴，所述转轴设置在精细格栅的中心轴线上，所述转轴的外壁上设置有转动针，且所述转动针穿过精细格栅延伸一段长度，所述精细格栅的后侧设置有固定架，所述固定架的上端向外设置有上拦网，所述固定架的下端向外设置有下拦网。
优选地，所述上拦网和下拦网上均开设有线性排列的线槽，线槽的排列间隔与转动针的间隔相同，且线槽的宽度与转动针的宽度相互匹配。
与现有技术相比，本发明具有如下有益效果：该联合处理黑臭河道中污水和底泥的装置，通过设置的转动的格栅装置，可以避免清洁人员去水下清洁垃圾，实现不用下水即可清理垃圾;通过设置的底泥处理池，可以对黑臭河道淤泥进行处理，最后分离成有用的砂子和有用的有机滤渣，效果显著。
