申请日2017.12.16
公开(公告)日2018.11.16
IPC分类号C02F1/00
摘要

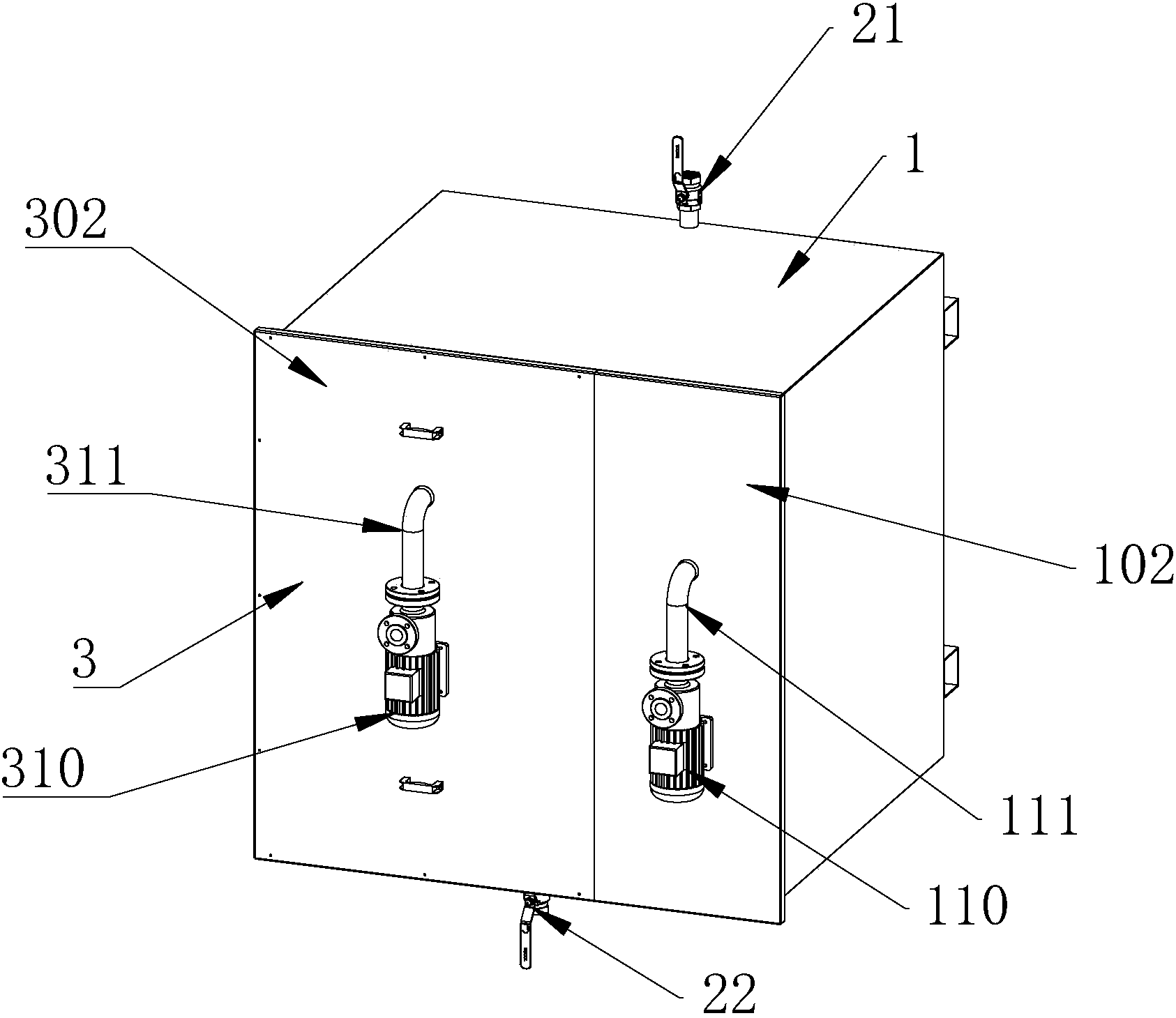

本实用新型涉及一种具有内隔热结构的废水箱，包括箱体，箱体设置有进水管和出水管，箱体有若干第一外隔板围设形成，箱体还设置有若干第一内隔板，每一第一内隔板对应一第一外隔板平行设置且每一第一内隔板与对应的第一外隔板之间形成有第一隔热间隙，第一隔热间隙相互连通形成第一隔热空间，第一内隔板和第一外隔板之间形成有用于密封第一隔热空间的第一密封件;第一外隔板上设置有第一真空泵，第一真空泵通过一第一真空管连接于第一隔热空间，第一真空泵工作时抽取第一隔热空间内部的空气。通过这样设置，在箱体上设置形成一个隔热的内腔，保证隔热效果的同时，通过抽真空设备实时进行抽真空操作，保证隔热效果最佳，提高可靠性和安全性。
权利要求书
1.一种具有内隔热结构的废水箱，包括箱体，所述箱体设置有进水管和出水管，其特征在于：所述箱体设置有箱门，所述箱体有若干第一外隔板围设形成，所述箱体还设置有若干第一内隔板，每一所述第一内隔板对应一第一外隔板平行设置且每一所述第一内隔板与对应的所述第一外隔板之间形成有第一隔热间隙，所述第一隔热间隙相互连通形成第一隔热空间，所述第一内隔板和第一外隔板之间形成有用于密封所述第一隔热空间的第一密封件;
所述第一外隔板上设置有第一真空泵，所述第一真空泵通过一第一真空管连接于所述第一隔热空间，所述第一真空泵工作时抽取所述第一隔热空间内部的空气。
2.如权利要求1所述的一种具有内隔热结构的废水箱，其特征在于：所述箱门包括第二外隔板与所述第二外隔板平行设置的第二内隔板，所述第二内隔板和所述第二外隔板之间形成有第二隔热空间，所述第二外隔板和所述第二内隔板之间设置有用于密封所述第二隔热空间的第二密封件，所述第二外隔板上设置有第二真空泵，所述第二真空泵通过一第二真空管连接于所述第二隔热空间，所述第二真空泵工作时抽取所述第二隔热空间内部的空气。
3.如权利要求2所述的一种具有内隔热结构的废水箱，其特征在于：所述第二真空管上包覆有隔热纺织材料层。
4.如权利要求1所述的一种具有内隔热结构的废水 箱，其特征在于：所述第一真空管上包覆有隔热纺织材料层。
5.如权利要求1所述的一种具有内隔热结构的废水箱，其特征在于：所述第一内隔板和所述第一外隔板之间设置有支撑板，所述支撑板上设置有若干过气孔。
说明书
一种具有内隔热结构的废水箱
技术领域
本发明涉及废水处理设备，更具体地说，涉及一种具有内隔热结构的废水箱。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的悬浮状态污染物(包括油膜和油珠)的方法，可分为重力分离法、离心分离法和筛滤截留法等。属于重力分离法的处理单元有沉淀、上浮(气浮)等，相应使用的处理设备是沉砂池、沉淀池、隔油池、气浮池及其附属装置等。离心分离法本身就是一种处理单元，使用的处理装置有离心分离机和水旋分离器等。筛滤截留法有栅筛截留和过滤两种处理单元，前者使用的处理设备是格栅、筛网，而后者使用的是砂滤池和微孔滤机等。以热交换原理为基础的处理方法也属于物理处理法，其处理单元有蒸发、结晶等。通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。后两种处理单元又合称为膜分离技术。其中运用传质作用的处理单元既具有化学作用，又有与之相关的物理作用，所以也可从化学处理法中分出来，成为另一类处理方法，称为物理化学法。
而废水箱作为废水处理的重要一环，一般起到废水的混凝、中和、氧化还原的目的，而实际在使用的过程中，存在一个问题，由于废水在运输过程中，废水箱需要通过送水管连接废水箱，而送水管非常容易受到环境温度影响，特别是对于炎热地区和寒冷地区，内部液体容易发生凝结或气化的现象，而通过水冷装置或加热装置明显要耗费较大的能量，而通过保温棉又不能起到一个良好的保温效果。
发明内容
有鉴于此，本发明目的是提供一种具有内隔热结构的废水箱。
为了解决上述技术问题，本发明的技术方案是：一种具有内隔热结构的废水箱，包括箱体，所述箱体设置有进水管和出水管，所述箱体设置有箱门，所述箱体有若干第一外隔板围设形成，所述箱体还设置有若干第一内隔板，每一所述第一内隔板对应一第一外隔板平行设置且每一所述第一内隔板与对应的所述第一外隔板之间形成有第一隔热间隙，所述第一隔热间隙相互连通形成第一隔热空间，所述第一内隔板和第一外隔板之间形成有用于密封所述第一隔热空间的第一密封件;
所述第一外隔板上设置有第一真空泵，所述第一真空泵通过一第一真空管连接于所述第一隔热空间，所述第一真空泵工作时抽取所述第一隔热空间内部的空气。
通过这样设置，在箱体上设置形成一个隔热的内腔，保证隔热效果的同时，通过抽真空设备实时进行抽真空操作，保证隔热效果最佳，提高可靠性和安全性。
进一步地：所述箱门包括第二外隔板与所述第二外隔板平行设置的第二内隔板，所述第二内隔板和所述第二外隔板之间形成有第二隔热空间，所述第二外隔板和所述第二内隔板之间设置有用于密封所述第二隔热空间的第二密封件，所述第二外隔板上设置有第二真空泵，所述第二真空泵通过一第二真空管连接于所述第二隔热空间，所述第二真空泵工作时抽取所述第二隔热空间内部的空气。
由于箱门是铰接在箱体上的，所以通过箱门的隔热结构和箱体的隔热结构并不能连通，所以通过两个真空泵，分别对箱门和箱体进行抽真空，保证真空效果的同时，可以起到一个可靠的效果，提高抽真空的效率，同时进一步提高隔热效果。
进一步地：所述第二真空管上包覆有隔热纺织材料层。通过纺织材料层的设置，保证真空管的隔热温度提高隔热效果。
进一步地：所述第一真空管上包覆有隔热纺织材料层。通过纺织材料层的设置，保证真空管的隔热温度提高隔热效果。
进一步地：所述第一内隔板和所述第一外隔板之间设置有支撑板，所述支撑板上设置有若干过气孔。通过支撑板的设置，保证结构的稳定性，提高使用寿命。
本发明技术效果主要体现在以下方面：通过这样设置，在箱体上设置形成一个隔热的内腔，保证隔热效果的同时，通过抽真空设备实时进行抽真空操作，保证隔热效果最佳，提高可靠性和安全性。
