申请日2017.12.15
公开(公告)日2018.04.10
IPC分类号C02F11/00
摘要
本发明涉及一种污泥处理用碎料装置，包括电机、环形滑套、环形滑板、锥形挡板、直线齿轮、第一齿轮、发电机、电池、吸风机、罩壳以及吸附装置;所述电机设置有驱动杆，所述驱动杆下端设置有多个刀头;所述环形滑套固定在所述电机上，所述环形滑板设置在所述环形滑套内并能沿所述环形滑套内上下移动，所述环形滑板底部还设置有一锥形挡板;所述环形滑套上还设置有多个通孔;环形滑套能够驱动发动机发电，吸附装置位于环形滑套顶部。本装置能够同时实现回收能源与灰尘现付。
权利要求书

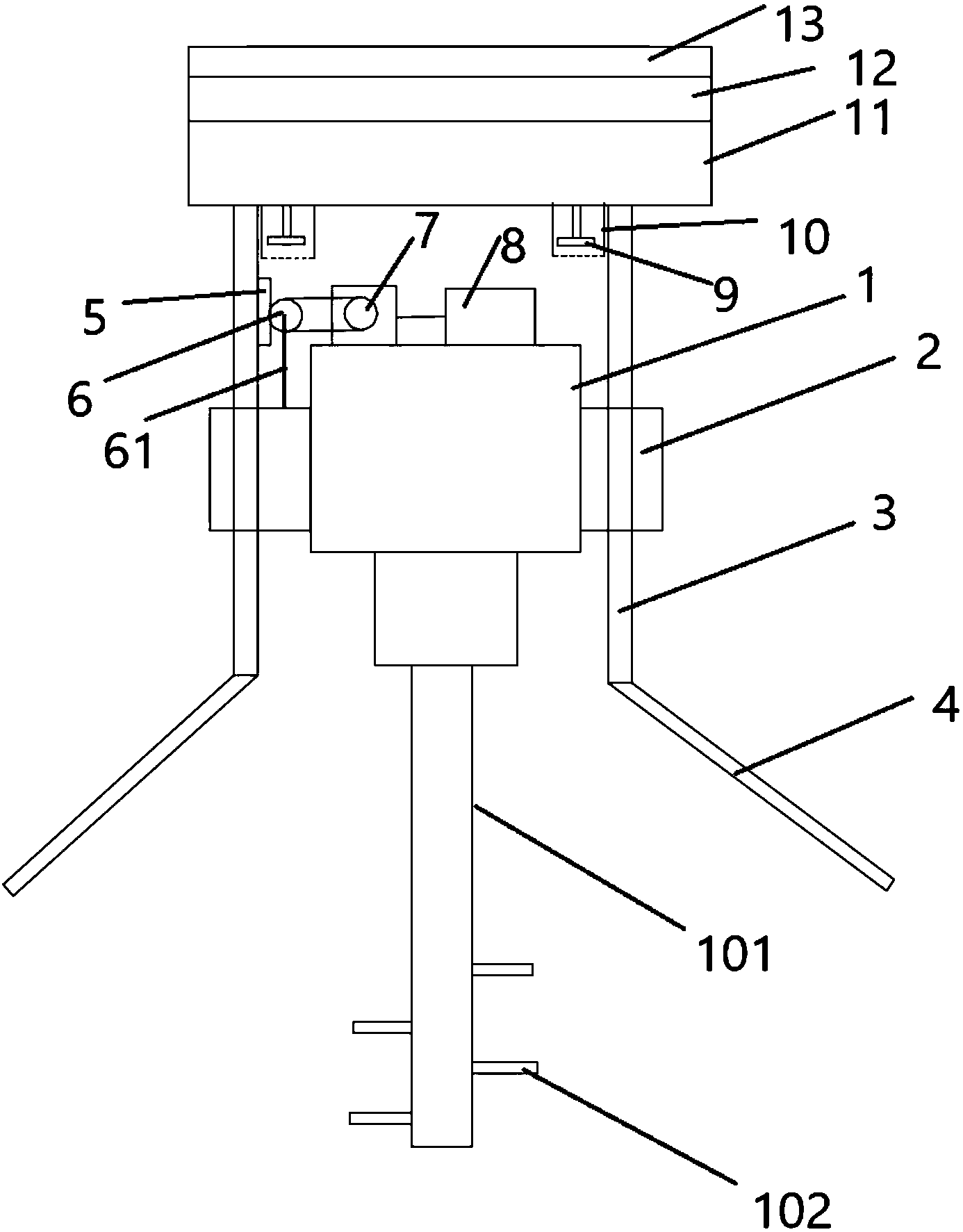

1.一种污泥处理用碎料装置，其特征在于：包括电机(1)、环形滑套(2)、环形滑板(3)、锥形挡板(4)、直线齿轮(5)、第一齿轮(6)、发电机(7)、电池(8)、吸风机(9)、罩壳(10)以及吸附装置;
所述电机(1)设置有驱动杆(11)，所述驱动杆(11)下端设置有多个刀头(12);
所述环形滑套(2)固定在所述电机(1)上，所述环形滑板(3)设置在所述环形滑套(2)内并能沿所述环形滑套(2)内上下移动，所述环形滑板(3)底部还设置有一锥形挡板(4);
所述环形滑套(2)上还设置有多个通孔;
所述直线齿轮(5)设置在所述第一齿轮(6)内壁上，所述第一齿轮(6)通过立杆(61)固定在所述环形滑套(2)上，所述第一齿轮(6)啮合所述直线齿轮(5);所述发电机(7)固定在所述电机(1)上，所述电机(7)上设置有第二齿轮，所述第一齿轮(6)和第二齿轮通过链条连接;所述电池(8)连接所述发动机(7);
所述环形滑套(2)顶部设置有吸附装置，所述吸附装置包括从上至下依次设置的压板(13)、涤纶纤维层(12)以及活性炭层(11)，其中所述活性炭层(11)底部位于所述环形滑板(3)内还设置有多个吸风机(9)，所述吸风机(9)的吸风口正对所述驱动杆(11)底部。
2.根据权利要求1所述的一种污泥处理用碎料装置，其特征在于：所述活性炭层(11)底部设置有罩壳(10)，所述吸风机(9)位于所述罩壳(10)内，所述罩壳(10)朝向所述吸风机(9)吸风口一端开设有多个通孔。
3.根据权利要求2所述的一种污泥处理用碎料装置，其特征在于：所述锥形挡板(4)材质为钢板。
4.根据权利要求3所述的一种污泥 处理用碎料装置，其特征在于：所述刀头(12)间隔均匀分布在所述驱动杆(11)下端。
5.根据权利要求4所述的一种污泥处理用碎料装置，其特征在于：所述锥形挡板(4)的底部高于所述刀头(12)所在的平面。
说明书
一种污泥处理用碎料装置
技术领域
本发明涉及一种污泥处理用碎料装置。
背景技术
现有的污泥搅拌机通过支架架设于盛装容器的上部进行搅拌，搅拌机会将污泥土搅拌到较高的位置，搅拌后的土容易冲出容易，同时搅拌过程中无泥土飞到较高的位置，产生了能量的浪费。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的污泥处理用碎料装置，使其更具有产业上的利用价值。
发明内容
为解决上述技术问题，本发明的目的是提供一种污泥处理用碎料装置。
本发明的技术方案如下：
一种污泥处理用碎料装置，其特征在于：包括电机(1)、环形滑套(2)、环形滑板(3)、锥形挡板(4)、直线齿轮(5)、第一齿轮(6)、发电机(7)、电池(8)、吸风机(9)、罩壳(10)以及吸附装置;
所述电机(1)设置有驱动杆(11)，所述驱动杆(11)下端设置有多个刀头(12);
所述环形滑套(2)固定在所述电机(1)上，所述环形滑板(3)设置在所述环形滑套(2)内并能沿所述环形滑套(2)内上下移动，所述环形滑板(3)底部还设置有一锥形挡板(4);
所述环形滑套(2)上还设置有多个通孔;
所述直线齿轮(5)设置在所述第一齿轮(6)内壁上，所述第一齿轮(6)通过立杆(61)固定在所述环形滑套(2)上，所述第一齿轮(6)啮合所述直线齿轮(5);所述发电机(7)固定在所述电机(1)上，所述电机(7)上设置有第二齿轮，所述第一齿轮(6)和第二齿轮通过链条连接;所述电池(8)连接所述发动机(7);
所述环形滑套(2)顶部设置有吸附装置，所述吸附装置包括从上至下依次设置的压板(13)、涤纶纤维层(12)以及活性炭层(11)，其中所述活性炭层(11)底部位于所述环形滑板(3)内还设置有多个吸风机(9)，所述吸风机(9)的吸风口正对所述驱动杆(11)底部。
进一步的，所述活性炭层(11)底部设置有罩壳(10)，所述吸风机(9)位于所述罩壳(10)内，所述罩壳(10)朝向所述吸风机(9)吸风口一端开设有多个通孔。
进一步的，所述锥形挡板(4)材质为钢板。
进一步的，所述刀头(12)间隔均匀分布在所述驱动杆(11)下端。
进一步的，所述锥形挡板(4)的底部高于所述刀头(12)所在的平面。
借由上述方案，本发明至少具有以下优点：
本装置能够通过环形挡板防止搅拌过程中污泥飞出，并且通过弹簧对环形挡板进行缓冲;
本装置能够通过吸风机将搅拌过程中的灰尘吸入到吸风装置中。
本装置能够通过环形挡板被污泥击打上下移动，通过多个齿轮带动发电机发电，并将电源存储在电池内。
