申请日2018.04.02
公开(公告)日2018.10.16
IPC分类号C02F1/52
摘要
本发明公开了一种上下罐体分离的利用明矾进行污水处理的装置，包括外壳模块、下罐体模块以及传动模块;所述外壳模块的外壳底部上侧设有挡板，挡板的上侧设有传动模块;传动模块的上侧设有下罐体模块;本发明不仅解决了传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作的问题，同时能保证持续不断地进行污水处理过程，且自动可以将处理后的污水与污泥相分离，分别置于储水池和储泥池，且储水池具有自动排水功能，便于进行清洁操作。
权利要求书

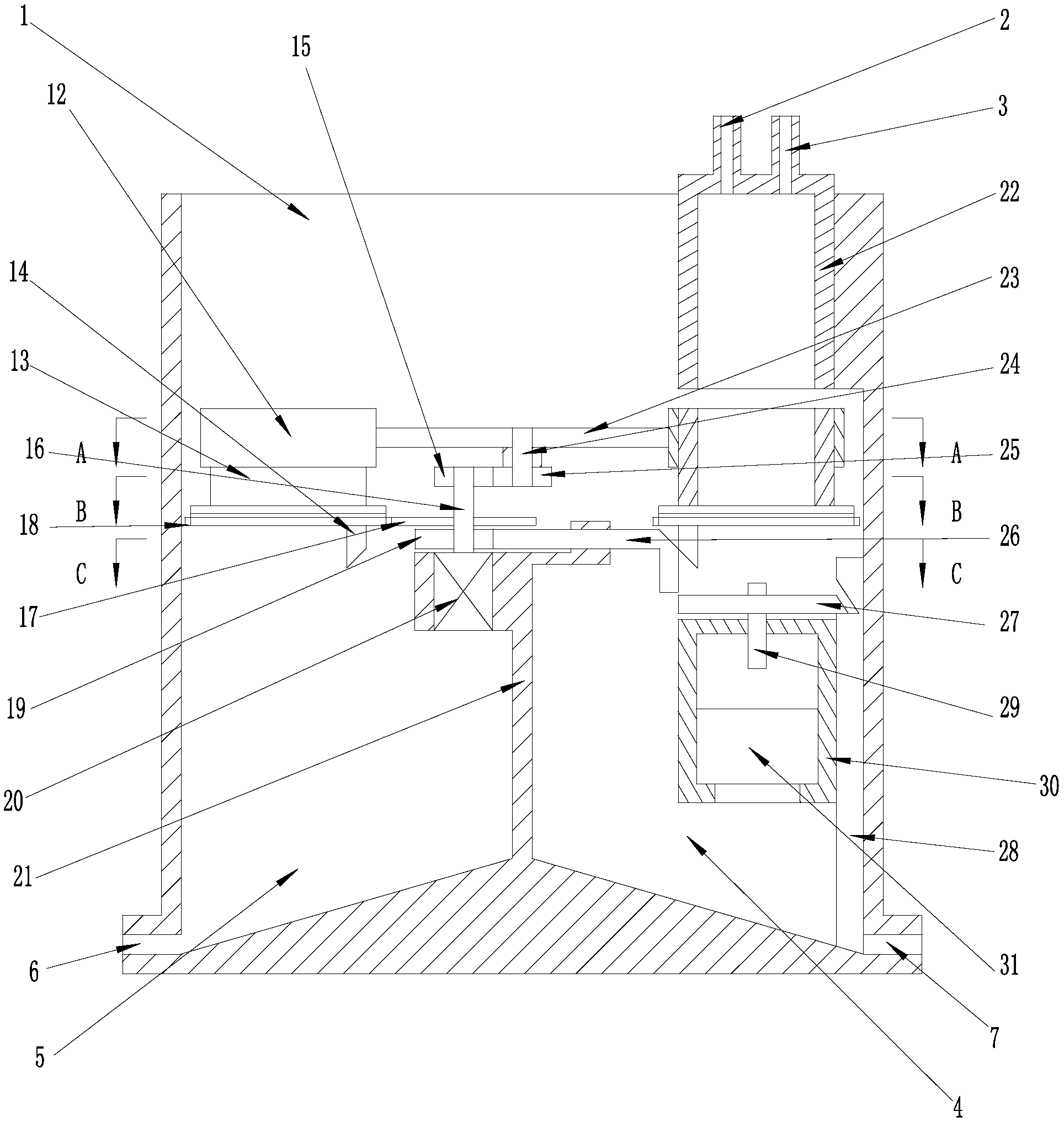

1.一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：包括外壳模块、下罐体模块以及传动模块;所述外壳模块的外壳(1)底部上侧设有挡板(21)，挡板(21)的上侧设有传动模块;传动模块的上侧设有下罐体模块。
2.根据权利要求1所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述外壳模块还括括进水口(2)、明矾投放口(3)、储水池(4)、储泥池(5)、排泥口(6)以及放水口(7);外壳(1)内侧底部中心位置设置有挡板(9)，挡板(9)的侧壁与外壳(1)的侧壁相连，将外壳(1)分成储水池(4)和储泥池(5);所述储水池(4)和储泥池(5)的侧壁的底部分别设有放水口(7)和排泥口(6);所述外壳(1)内腔侧壁顶部设有上罐体(22)，上罐体(22)的顶部设有进水口(2)和明矾投放口(3)。
3.根据权利要求1或2所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述外壳(1)的底部成锥形。
4.根据权利要求1所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述下罐体模块包括罐身(8)、上转盘(9)、下转盘(10)以及滑块(11);其中罐身(8)与上转盘(9)固定连接，上转盘(9)底部孔洞略小于罐身(8)直径，上转盘(9)与下转盘(10)通过六个滑块通过双滑块机构形成快门开关。
5.根据权利要求1所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述传动模块包括滑动支架(12)、下罐体(13)、斜块(14)、拨盘(15)、电机轴(16)、齿轮(17)、不完全齿轮(18)、凸轮(19)、电机(20)、挡板(21)、上罐体(22)、十字转盘(23)、传动轴(24)、槽轮(25)、斜面推杆(26)、直线推杆(27)、储水池阀门(28)、垂直推杆(29)、箱体(30)以及浮块(31);其中十字转盘(23)与槽轮(25)通过传动轴(24)固定连接，槽轮(25)内部设置有滑槽，槽轮(25)与拨盘(15)通过滑槽连接;所述槽轮(25)套装在传动轴(20)的外侧，传动轴(20)外侧下部固定连接有十字转盘(23)，十字转盘(23)边缘对称设置有四个滑动支架(12)，滑动支架(12)内部套装有下罐体(13)，滑动支架(12)与下罐体(13)滑动配合;所述拨盘(15)、不完全齿轮(18)以及凸轮(19)均套装在电机轴(16)的外侧，电机轴(16)与电机(20)相连，电机(20)通过电机安装槽固定安装在挡板(21)的侧壁;所述不完全齿轮(18)与齿轮(17)啮合;齿轮(17)套装在下转盘(10)的外侧;所述凸轮(19)外侧表面始终保持与斜面推杆(26)的一端接触，斜面推杆(2)滑动安装在挡板(21)上侧的孔洞内部;所述斜面推杆(2)的另一端为L形结构，并在夹角处设有倾斜面，此倾斜面与斜块(14)滑动连接;斜块(14)设置在下罐体(13)的底部;所述斜面推杆(26)的L形结构的底部设有直线推杆(27)，直线推杆(27)的外端为斜面;储水池阀门(28)滑动安装在外壳(1)的内侧壁，储水池阀门(28)开设有斜槽，斜槽与直线推杆(27)的外端的斜面位置和大小相匹配;所述直线推杆(27)的下侧设有垂直推杆(29)，垂直推杆(29)延伸至直线推杆(27)下侧的箱体(30)内部，并在箱体(30)内设置有浮块(31)。
6.根据权利要求5所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述拨盘(15)与槽轮(25)的配合为4:1，不完全齿轮(18)的有齿部分仅有36分之1。
7.根据权利要求5所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述传动轴(20)的外侧设有起到支撑作用的滚轴，滚轴固定在外壳(1)的内侧壁。
8.根据权利要求5所述一种上下罐体分离的利用明矾进行污水处理的装置，其特征在于：所述电机(20)通过导线与外部电源相连，并在连接回路上串联有开关，所述外部电源的电压为220V。
说明书
一种上下罐体分离的利用明矾进行污水处理的装置
技术领域
本发明涉及污水处理装置领域，特别提供了一种上下罐体分离的利用明矾进行污水处理的装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作。
因此，如何对市场的污水处理装置进行改进，使其克服上述缺点又能具有上述优点，是本领域技术人员亟待解决的一个问题。
发明内容
本发明的目的在于提供一种上下罐体分离的利用明矾进行污水处理的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种上下罐体分离的利用明矾进行污水处理的装置，包括外壳模块、下罐体模块以及传动模块;所述外壳模块的外壳底部上侧设有挡板，挡板的上侧设有传动模块;传动模块的上侧设有下罐体模块。
作为改进：所述外壳模块还括括进水口、明矾投放口、储水池、储泥池、排泥口以及放水口;外壳内侧底部中心位置设置有挡板，挡板的侧壁与外壳的侧壁相连，将外壳分成储水池和储泥池;所述储水池和储泥池的侧壁的底部分别设有放水口和排泥口;所述外壳内腔侧壁顶部设有上罐体，上罐体的顶部设有进水口和明矾投放口。
作为进一步改进：所述外壳的底部成锥形。
作为进一步改进：所述下罐体模块包括罐身、上转盘、下转盘以及滑块;其中罐身与上转盘固定连接，上转盘底部孔洞略小于罐身直径，上转盘与下转盘通过六个滑块通过双滑块机构形成快门开关;当下转盘与上转盘相对旋转度时，底部滑块运动，完全打开孔洞，进行放泥。
作为进一步改进：所述传动模块包括滑动支架、下罐体、斜块、拨盘、电机轴、齿轮、不完全齿轮、凸轮、电机、挡板、上罐体、十字转盘、传动轴、槽轮、斜面推杆、直线推杆、储水池阀门、垂直推杆、箱体以及浮块;其中十字转盘与槽轮通过传动轴固定连接，槽轮内部设置有滑槽，槽轮与拨盘通过滑槽连接;所述槽轮套装在传动轴的外侧，传动轴外侧下部固定连接有十字转盘，十字转盘边缘对称设置有四个滑动支架，滑动支架内部套装有下罐体，滑动支架与下罐体滑动配合;所述拨盘、不完全齿轮以及凸轮均套装在电机轴的外侧，电机轴与电机相连，电机通过电机安装槽固定安装在挡板的侧壁;所述不完全齿轮与齿轮啮合;齿轮套装在下转盘的外侧;所述凸轮外侧表面始终保持与斜面推杆的一端接触，斜面推杆滑动安装在挡板上侧的孔洞内部;所述斜面推杆的另一端为L形结构，并在夹角处设有倾斜面，此倾斜面与斜块滑动连接;斜块设置在下罐体的底部;所述斜面推杆的L形结构的底部设有直线推杆，直线推杆的外端为斜面;储水池阀门滑动安装在外壳的内侧壁，储水池阀门开设有斜槽，斜槽与直线推杆的外端的斜面位置和大小相匹配;所述直线推杆的下侧设有垂直推杆，垂直推杆延伸至直线推杆下侧的箱体内部，并在箱体内设置有浮块。
作为进一步改进：所述拨盘与槽轮的配合为4:1，不完全齿轮的有齿部分仅有36分之1。
作为进一步改进：所述传动轴的外侧设有起到支撑作用的滚轴，滚轴固定在外壳的内侧壁。
作为进一步改进：所述电机通过导线与外部电源相连，并在连接回路上串联有开关，所述外部电源的电压为220V。
与现有技术相比，本发明的优点在于：本发明不仅解决了传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作的问题，通过1个上罐体与4个下罐体配合，在1号位置进行注水、污水处理工作和放清水到储水池，在2号位置进行污泥二次沉淀工作，在3号位置进行放污泥到储泥池，在4号位置可以进行下罐体的检修工作，互相配合，可以提高工作效率，保证持续不断地进行污水处理过程，且自动可以将处理后的污水与污泥相分离，分别置于储水池和储泥池，且储水池具有自动排水功能，便于进行清洁操作。
