申请日2018.04.02
公开(公告)日2018.11.30
IPC分类号C02F9/08; C02F103/42
摘要
本实用新型公开了一种浴池废水用的处理装置，包括浴池，所述浴池的下表面开设有下水口，所述下水口的内部活动连接有地漏，所述下水口的数量为两个，且两个下水口以浴池的中线为对称轴对称分布在浴池的下表面，所述下水口的底部固定连接有下水管，所述下水管的一端固定连接有毛发收集室，所述毛发收集室的内部活动连接有清理箱。该浴池废水用的处理装置通过设置毛发收集室、清理箱和搅动杆，能够有效的去除洗浴废水中的的毛发，防止在废水处理过程中发生管道堵塞的情况，通过设置砂滤室、紫外线灯管和石英砂层，能够增强对废水的消毒杀菌，使废水可以循环利用，通过在精密过滤室内部设置活性炭层，能够有效的吸附水中的杂质。
权利要求书

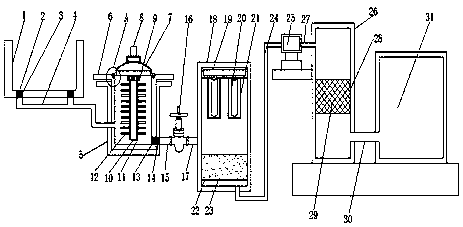

1.一种浴池废水用的处理装置，包括浴池(1)，其特征在于：所述浴池(1)的下表面开设有下水口(2)，所述下水口(2)的内部活动连接有地漏(3)，所述下水口(2)的数量为两个，且两个下水口(2)以浴池(1)的中线为对称轴对称分布在浴池(1)的下表面，所述下水口(2)的底部固定连接有下水管(4)，所述下水管(4)的一端固定连接有毛发收集室(5)，所述毛发收集室(5)的内部活动连接有清理箱(6)，所述清理箱(6)的顶部活动连接有防护盖(7)，所述防护盖(7)的顶部固定连接有电机(8)，所述防护盖(7)的底部固定连接有轴承(9)，所述轴承(9)的内壁固定连接有转轴(10)，所述转轴(10)的外壁固定连接有吸附层(11)，所述吸附层(11)的外壁固定连接有搅动杆(12)，所述毛发收集室(5)和清理箱(6)的侧面均开设有通孔(13)，所述通孔(13)的内部固定连接有滤网(14)，所述毛发收集室(5)的侧面固定镶嵌有第一排水管(15)，所述第一排水管(15)的一端固定连接有控制阀(16)，所述控制阀(16)的侧面固定连接有第二排水管(17)，所述第二排水管(17)的侧面固定连接有砂滤室(18)，所述砂滤室(18)的内部固定连接有支撑座(19)，所述支撑座(19)的底部分别固定连接有紫外线灯管(20)和防护灯罩(21)，所述紫外线灯管(20)固定连接在防护灯罩(21)的内部，所述砂滤室(18)的内部固定连接有砂滤箱(22)，所述砂滤箱(22)的内部活动连接有石英砂层(23)，所述砂滤室(18)的底部固定镶嵌有第一出水管(24)，所述第一出水管(24)的一端固定连接有水泵(25)，所述水泵(25)的侧面固定连接有精密过滤室(26)，所述水泵(25)的侧面固定镶嵌有入水管(27)，所述入水管(27)固定连接在精密过滤室(26)的侧面，所述精密过滤室(26)的内部固定连接有吸附室(28)，所述吸附室(28)的内部活动连接有活性炭层(29)，所述精密过滤室(26)的侧面固定镶嵌有第二出水管(30)，所述第二出水管(30)的一端固定连接有清水池(31)。
2.根据权利要求1所述的一种浴池废水用的处理装置，其特征在于：所述第一排水管(15)与第二排水管(17)的大小形状一致。
3.根据权利要求1所述的一种浴池废水用的处理装置，其特征在于：所述防护灯罩(21)的数量为两个，且两个防护灯罩(21)以支撑座(19)的中线为对称轴对称分布在支撑座(19)的底部。
4.根据权利要求1所述的一种浴池废水用的处理装置，其特征在于：所述清理箱(6)的顶部开设有凹槽(32)，所述防护盖(7)的底部固定连接有凸块(33)，所述凸块(33)活动连接在凹槽(32)的内部。
5.根据权利要求1所述的一种浴池废水用的处理装置，其特征在于：所述砂滤室(18)位于毛发收集室(5)和精密过滤室(26)之间。
6.根据权利要求1所述的一种浴池废水用的处理装置，其特征在于：所述轴承(9)的内径和转轴(10)的直径相匹配。
说明书
一种浴池废水用的处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种浴池废水用的处理装置。
背景技术
随着社会的发展，经济的崛起，人们生活水平的提高，人们对休闲娱乐生活的追求也越来越高。同时，现代人工作压力大、生活节奏快，洗浴成为人们越来越喜爱的放松方式。现代洗浴已经不单单只是一种清洁方式，而是随着社会的进步与人们对健康的高要求而演变成养生、保健、轻身的运动，多以休闲会所，商务会馆，假日酒店为主。浴种也随着人们的要求也在逐渐的增加，如：日光浴、温泉浴、泥浆浴、沙浴、花瓣浴、牛奶浴、盐浴。浴池是洗浴中必备的装置，对于常规大型集中洗浴而言，由于洗浴时水流量大、用水集中，所以洗浴废水应当进行合理的处理来节约水资源进行循环利用，但是现有的浴池废水处理方法是采用加药絮凝和氯剂消毒后再用其它过滤器的处理方法，其操作复杂，占地面积大，处理后剩余药剂对人体有害。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种浴池废水用的处理装置，解决了现有的浴池废水处理方法是采用加药絮凝和氯剂消毒后再用其它过滤器的处理方法，其操作复杂，占地面积大，处理后剩余药剂对人体有害的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种浴池废水用的处理装置，包括浴池，所述浴池的下表面开设有下水口，所述下水口的内部活动连接有地漏，所述下水口的数量为两个，且两个下水口以浴池的中线为对称轴对称分布在浴池的下表面，所述下水口的底部固定连接有下水管，所述下水管的一端固定连接有毛发收集室，所述毛发收集室的内部活动连接有清理箱，所述清理箱的顶部活动连接有防护盖，所述防护盖的顶部固定连接有电机，所述防护盖的底部固定连接有轴承，所述轴承的内壁固定连接有转轴，所述转轴的外壁固定连接有吸附层，所述吸附层的外壁固定连接有搅动杆，所述毛发收集室和清理箱的侧面均开设有通孔，所述通孔的内部固定连接有滤网，所述毛发收集室的侧面固定镶嵌有第一排水管，所述第一排水管的一端固定连接有控制阀，所述控制阀的侧面固定连接有第二排水管，所述第二排水管的侧面固定连接有砂滤室，所述砂滤室的内部固定连接有支撑座，所述支撑座的底部分别固定连接有紫外线灯管和防护灯罩，所述紫外线灯管固定连接在防护灯罩的内部，所述砂滤室的内部固定连接有砂滤箱，所述砂滤箱的内部活动连接有石英砂层，所述砂滤室的底部固定镶嵌有第一出水管，所述第一出水管的一端固定连接有水泵，所述水泵的侧面固定连接有精密过滤室，所述水泵的侧面固定镶嵌有入水管，所述入水管固定连接在精密过滤室的侧面，所述精密过滤室的内部固定连接有吸附室，所述吸附室的内部活动连接有活性炭层，所述精密过滤室的侧面固定镶嵌有第二出水管，所述第二出水管的一端固定连接有清水池。
优选的，所述第一排水管与第二排水管的大小形状一致。
优选的，所述防护灯罩的数量为两个，且两个防护灯罩以支撑座的中线为对称轴对称分布在支撑座的底部。
优选的，所述清理箱的顶部开设有凹槽，所述防护盖的底部固定连接有凸块，所述凸块活动连接在凹槽的内部。
优选的，所述砂滤室位于毛发收集室和精密过滤室之间。
优选的，所述轴承的内径和转轴的直径相匹配。
(三)有益效果
本实用新型提供了一种浴池废水用的处理装置，具备以下有益效果：
本实用新型通过设置毛发收集室、清理箱和搅动杆，能够有效的去除洗浴废水中的的毛发，防止在废水处理过程中发生管道堵塞的情况，通过设置砂滤室、紫外线灯管和石英砂层，能够增强对废水的消毒杀菌，使废水可以循环利用，通过在精密过滤室内部设置活性炭层，能够有效的吸附水中的杂质，使水质的洁净度更高，解决了现有的浴池废水处理方法是采用加药絮凝和氯剂消毒后再用其它过滤器的处理方法，其操作复杂，占地面积大，处理后剩余药剂对人体有害的问题。
