申请日2018.04.02
公开(公告)日2018.12.07
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种油田后期含油废水的处理装置，包括废水箱和处理箱，所述废水箱和处理箱之间连接有管道，且管道上安装有电磁阀，所述废水箱的一侧内壁上安装有油水界面传感器，所述处理箱的一侧侧壁上安装有控制器，处理箱顶端侧壁的上设置有进料管，处理箱顶端侧壁上固定有安装架，所述安装架上安装有气缸，气缸的活塞杆末端连接有驱动电机，处理箱顶端内壁上安装有搅拌装置，所述搅拌装置的底端连接有固定块，所述处理箱为圆形型结构。本实用新型结构简单，设计新颖，能有效的对含油废水进行处理，且可以快速方便的对处理过后的沉淀、杂质进行收集，防止杂质堵塞出水管而影响处理过程的进行。
权利要求书

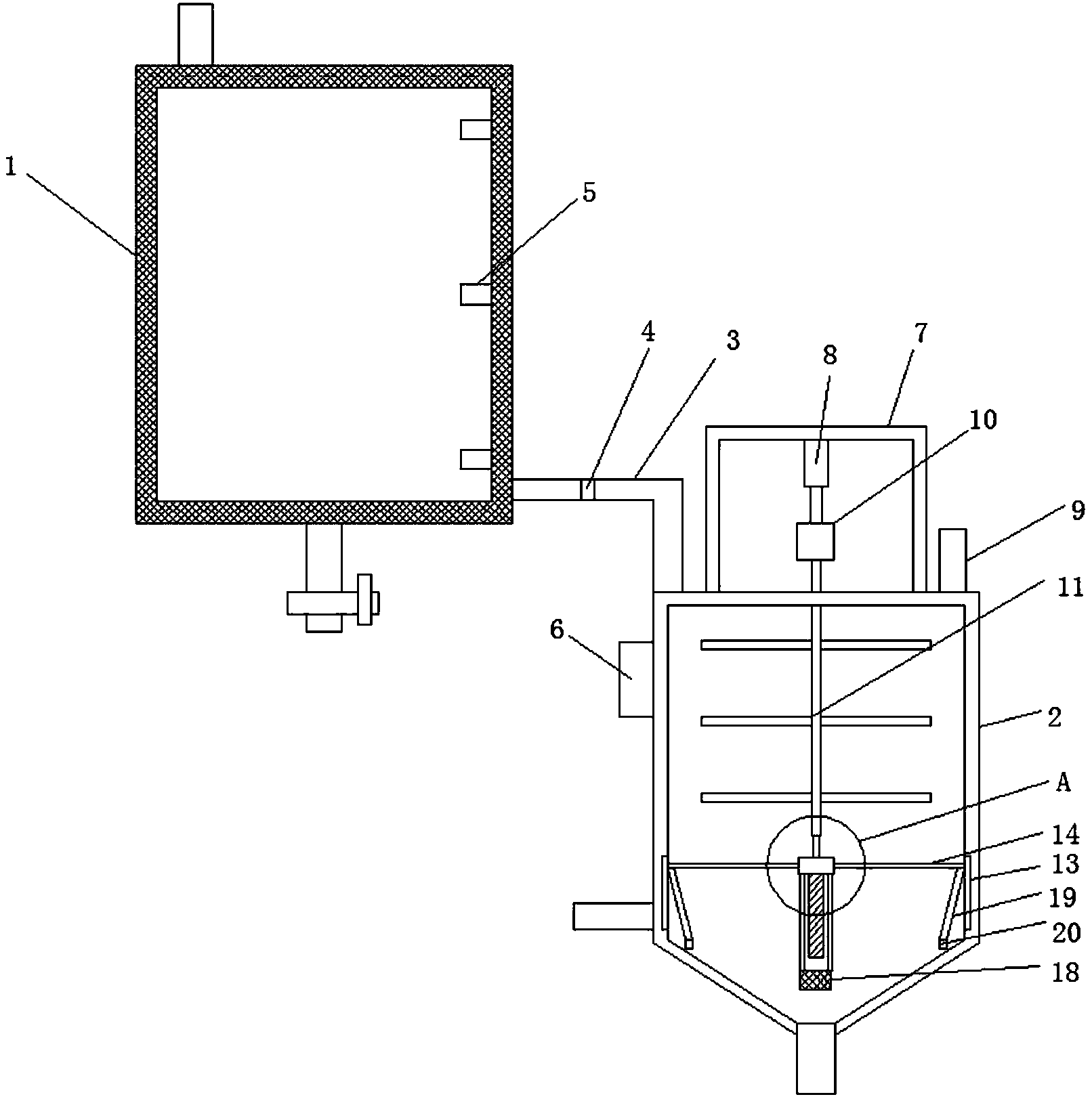

1.一种油田后期含油废水的处理装置，包括废水箱(1)和处理箱(2)，其特征在于，所述废水箱(1)和处理箱(2)之间连接有管道(3)，且管道(3)上安装有电磁阀(4)，所述废水箱(1)的一侧内壁上安装有油水界面传感器(5)，所述处理箱(2)的一侧侧壁上安装有控制器(6)，处理箱(2)顶端侧壁的上设置有进料管(9)，处理箱(2)顶端侧壁上固定有安装架(7)，所述安装架(7)上安装有气缸(8)，气缸(8)的活塞杆末端连接有驱动电机(10)，处理箱(2)顶端内壁上安装有搅拌装置(11)，所述搅拌装置(11)的底端连接有固定块(12)，所述处理箱(2)为圆形型结构，且处理箱(2)内壁沿圆周方向均匀设置有四个滑槽(13)，四个滑槽(13)内活动安装有滑杆(14)，四个滑杆(14)之间固定有丝母块(15)，所述丝母块(15)上螺母连接有丝杆(16)，所述丝母块(15)底部对称连接有连接杆(17)，且连接杆(17)的一端固定有堵塞块(18)，所述滑杆(14)的一侧铰接有活动杆(19)，且活动杆(19)的一端连接有清洁刮板(20)。
2.根据权利要求1所述的一种油田后期含油废水的处理装置，其特征在于，所述油水界面传感器(5)设置有三个，且三个油水界面传感器(5)分别位于废水箱(1)的侧壁的上部、中部和底部，控制器(6)分别与油水界面传感器(5)和电磁阀(4)电性连接。
3.根据权利要求1所述的一种油田后期含油废水的处理装置，其特征在于，所述搅拌装置(11)包括搅拌轴和搅拌杆，搅拌轴的一端贯穿处理箱(2)的顶端侧壁连接有驱动电机(10)的输出轴末端，搅拌杆对称分布在搅拌轴的两侧。
4.根据权利要求1所述的一种油田后期含油废水的处理装置，其特征在于，所述丝杆(16)的顶端设置有矩形通孔，固定块(12)为矩形结构，且固定块(12)与矩形通孔尺寸相匹配。
5.根据权利要求1所述的一种油田后期含油废水的处理装置，其特征在于，所述清洁刮板(20)为弧形结构，处理箱(2)一侧侧壁的底部设置有排水管。
说明书
一种油田后期含油废水的处理装置
技术领域
本实用新型涉及处理装置技术领域，尤其涉及一种油田后期含油废水的处理装置。
背景技术
在含油废水处理中，搅拌设备是一种重要的污水处理搅拌机械，它能够适用于对多种污水进行处理，被广泛应用于厌氧池、沉淀池与曝气池等生化反应池。污水处理中的搅拌设备通常是为了对污水进行预处理，经预处理后的污水进入下级污水处理设备进行针对性的处理。现有的搅拌设备在用于预处理特定种类的污水时，诸如研磨废水、金属表面处理废水、含油废水、煤矿污水等，不能够较佳地去除这些污水中所掺杂的固体颗粒、油污等杂质，进而影响下级设备的处理效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种油田后期含油废水的处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种油田后期含油废水的处理装置，包括废水箱和处理箱，所述废水箱和处理箱之间连接有管道，且管道上安装有电磁阀，所述废水箱的一侧内壁上安装有油水界面传感器，所述处理箱的一侧侧壁上安装有控制器，处理箱顶端侧壁的上设置有进料管，处理箱顶端侧壁上固定有安装架，所述安装架上安装有气缸，气缸的活塞杆末端连接有驱动电机，处理箱顶端内壁上安装有搅拌装置，所述搅拌装置的底端连接有固定块，所述处理箱为圆形型结构，且处理箱内壁沿圆周方向均匀设置有四个滑槽，四个滑槽内活动安装有滑杆，四个滑杆之间固定有丝母块，所述丝母块上螺母连接有丝杆，所述丝母块底部对称连接有连接杆，且连接杆的一端固定有堵塞块，所述滑杆的一侧铰接有活动杆，且活动杆的一端连接有清洁刮板。
优选的，所述油水界面传感器设置有三个，且三个油水界面传感器分别位于废水箱的侧壁的上部、中部和底部，控制器分别与油水界面传感器和电磁阀电性连接。
优选的，所述搅拌装置包括搅拌轴和搅拌杆，搅拌轴的一端贯穿处理箱的顶端侧壁连接有驱动电机的输出轴末端，搅拌杆对称分布在搅拌轴的两侧。
优选的，所述丝杆的顶端设置有矩形通孔，固定块为矩形结构，且固定块与矩形通孔尺寸相匹配。
优选的，所述清洁刮板为弧形结构，处理箱一侧侧壁的底部设置有排水管。
与现有技术相比，本实用新型的有益效果是：
通过废水箱和处理箱的设置，在处理之前，先将油水分离，油污留在废水箱中，而污水则进入处理箱中，添加反应物对污水进行处理，利用搅拌装置可以加快处理的进度，然后通过气缸，使搅拌装置下降，固定块进入矩形通孔内，带动丝杆转动，对处理箱的底端内壁上的沉淀、杂质进行处理，防止其堵塞，效果明显，降低操作人员的工作负担。
本实用新型结构简单，设计新颖，能有效的对含油废水进行处理，且可以快速方便的对处理过后的沉淀、杂质进行收集，防止杂质堵塞出水管而影响处理过程的进行。
