生产废水中水回用处理系统

发布时间:2019-4-5 9:46:26  中国污水处理工程网

  申请日2018.04.02

  公开(公告)日2019.01.18

  IPC分类号C02F9/04

  摘要

  本实用新型公开了一种生产废水的中水回用处理系统,包括机体、过滤池、搅拌池和沉淀池,所述沉淀池位于过滤池和搅拌池右侧,所述搅拌池位于过滤池和沉淀池之间,所述过滤池、搅拌池和沉淀池上端横向固定有挡板,所述挡板上端安装有传送带,所述传送带左侧机体内壁安装有滤网,所述机体上端左侧设置有进水口,所述机体右侧上端固定有药剂箱。本实用新型通过在机体内部左侧上端横向安装有传送带,且传送带由孔状带体组成,在食品废水进入机体后传送带可以将固体废物传送至右侧出料口排出,而生产废水可以经过带体和传送带后依次由过滤池、搅拌池和沉淀池处理净化,便于中水的回用处理,较为实用,适合广泛推广与使用。

  权利要求书

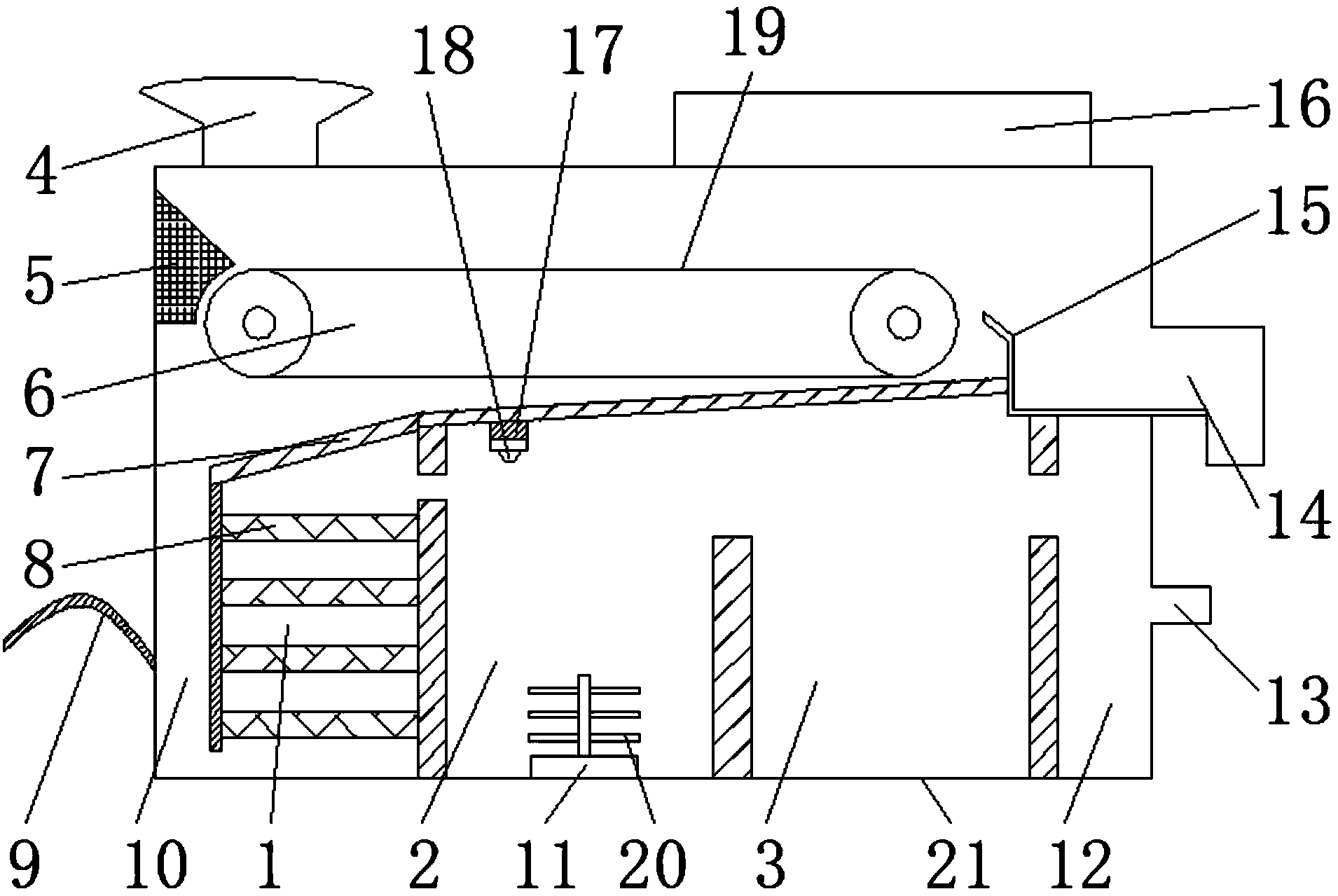

  1.一种生产废水的中水回用处理系统,包括机体(21)、过滤池(1)、搅拌池(2)和沉淀池(3),其特征在于:所述沉淀池(3)位于过滤池(1)和搅拌池(2)右侧,所述搅拌池(2)位于过滤池(1)和沉淀池(3)之间,所述过滤池(1)、搅拌池(2)和沉淀池(3)上端横向固定有挡板(7),所述挡板(7)上端安装有传送带(6),所述传送带(6)左侧机体(21)内壁安装有滤网(5),所述机体(21)上端左侧设置有进水口(4),所述机体(21)右侧上端固定有药剂箱(16),所述传送带(6)右侧的机体(21)外壁上安装有出料口(14),所述出料口(14)左侧连接有排料板(15),所述机体(21)左侧下端连接有导线(9),所述搅拌池(2)底部安装有驱动电机(11),且驱动电机(11)的转轴上安装有搅拌棒(20),所述搅拌池(2)顶部的挡板(7)下端安装有喷头(18),所述喷头(18)上端安装有电磁阀(17)。

  2.根据权利要求1所述的生产废水的中水回用处理系统,其特征在于:所述过滤池(1)内安装有活性炭板(8),所述活性炭板(8)为多个,且过滤池(1)左侧设有输水管(10)。

  3.根据权利要求1所述的生产废水的中水回用处理系统,其特征在于:所述沉淀池(3)右侧设置有储水池(12),所述储水池(12)右侧连接有出水口(13)。

  4.根据权利要求1所述的生产废水的中水回用处理系统,其特征在于:所述药剂箱(16)与喷头(18)连通,所述传送带(6)由带体(19)组成。

  5.根据权利要求1所述的生产废水的中水回用处理系统,其特征在于:所述导线(9)与传送带(6)、驱动电机(11)和电磁阀(17)电性连接。

  说明书

  一种生产废水的中水回用处理系统

  技术领域

  本实用新型涉及一种废水处理装置,特别涉及一种生产废水的中水回用处理系统。

  背景技术

  目前,生产废水指企、事业单位在生产、科研过程中所有排放口向外环境排放的废水量总和,生产废水污染较轻,生产污水污染严重,在许多视频的生产企业排放的废水中含有很多固体杂质,因为这类固体杂质中还残留一些有用的营养物质,可以作为有机肥料使用,若直接经处理废弃掉会造成资源浪费,且固体杂质会影响废水的净化效率。因此,我们提出一种生产废水的中水回用处理系统。

  实用新型内容

  本实用新型的主要目的在于提供一种生产废水的中水回用处理系统,通过在机体内部左侧上端横向安装有传送带,且传送带由孔状带体组成,在食品废水进入机体后传送带可以将固体废物传送至右侧出料口排出,而生产废水可以经过带体和传送带后依次由过滤池、搅拌池和沉淀池处理净化,便于中水的回用处理,较为实用,适合广泛推广与使用,可以有效解决背景技术中的问题。

  为实现上述目的,本实用新型采取的技术方案为:

  一种生产废水的中水回用处理系统,包括机体、过滤池、搅拌池和沉淀池,所述沉淀池位于过滤池和搅拌池右侧,所述搅拌池位于过滤池和沉淀池之间,所述过滤池、搅拌池和沉淀池上端横向固定有挡板,所述挡板上端安装有传送带,所述传送带左侧机体内壁安装有滤网,所述机体上端左侧设置有进水口,所述机体右侧上端固定有药剂箱,所述传送带右侧的机体外壁上安装有出料口,所述出料口左侧连接有排料板,所述机体左侧下端连接有导线,所述搅拌池底部安装有驱动电机,且驱动电机的转轴上安装有搅拌棒,所述搅拌池顶部的挡板下端安装有喷头,所述喷头上端安装有电磁阀。

  进一步的,所述过滤池内安装有活性炭板,所述活性炭板为多个,且过滤池左侧设有输水管。

  进一步的,所述沉淀池右侧设置有储水池,所述储水池右侧连接有出水口。

  进一步的,所述药剂箱与喷头连通,所述传送带由带体组成。

  进一步的,所述导线与传送带、驱动电机和电磁阀电性连接。

  与现有技术相比,本实用新型具有如下有益效果:

  1.本实用新型的生产废水的中水回用处理系统,在机体内部左侧上端横向安装有传送带,且传送带由孔状带体组成,在食品废水进入机体后传送带可以将固体废物传送至右侧出料口排出,而生产废水可以经过带体和传送带后依次由过滤池、搅拌池和沉淀池处理净化,便于中水的回用处理。

  2.本实用新型的生产废水的中水回用处理系统,过滤池、搅拌池和沉淀池上端安装的挡板斜向设置在上端,方便传送带上留下的水回流至输水管中进行净化处理。

  3.本实用新型的生产废水的中水回用处理系统,输水管内的废水从过滤池下端进入过滤池并从上端流入搅拌池内,利用输水管上端的高压水将废水从过滤池的下端压向搅拌池内,可以充分将废水中的固体颗粒吸附在活性炭板上。
