申请日2018.04.02
公开(公告)日2019.02.15
IPC分类号C02F9/02
摘要

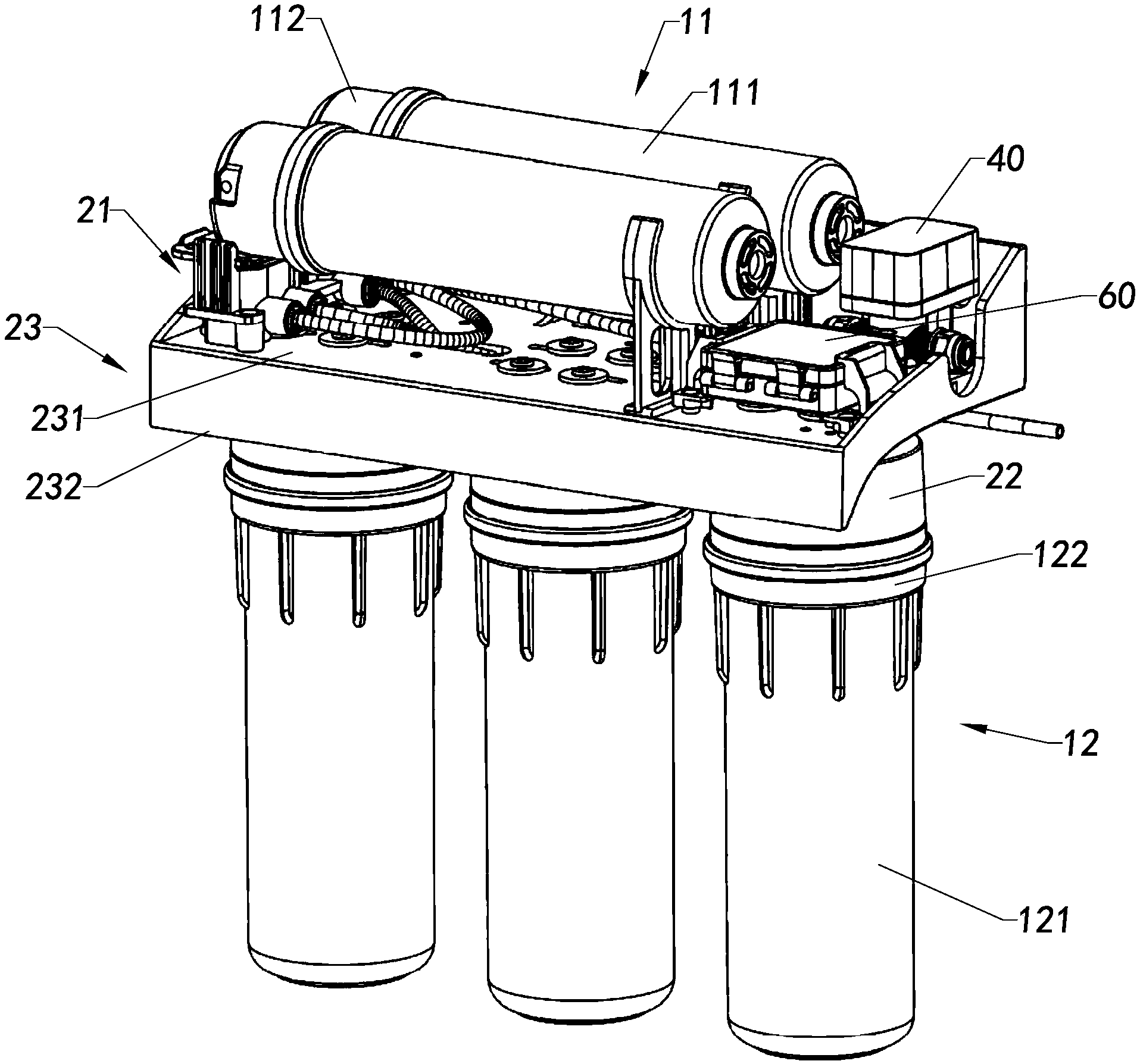

本实用新型提供一种水处理机，其包括至少一个第一基座、至少一个第二基座、至少一个第一滤芯和至少一个第二滤芯，其中该第一滤芯被设置在该第一基座，该第二滤芯被设置在该第二基座，其中每个该第一滤芯包括一个第一主体部和一个自该第一主体部延伸的第一安装部，每个该第二滤芯包括一个第二主体部和一个自该第二主体部延伸的第二安装部，其中该第一滤芯通过该第一安装部被设置在该第一基座，该第二滤芯通过该第二安装部被设置在该第二基座。
权利要求书
1.一种水处理机，其特征在于，包括：
至少一个第一基座;
至少一个第二基座;
至少一个第一滤芯;和
至少一个第二滤芯，其中所述第一滤芯被设置在所述第一基座，所述第二滤芯被设置在所述第二基座，其中每个所述第一滤芯包括一个第一主体部和一个自所述第一主体部延伸的第一安装部，每个所述第二滤芯包括一个第二主体部和一个自所述第二主体部延伸的第二安装部，其中所述第一滤芯通过所述第一安装部被设置在所述第一基座，所述第二滤芯通过所述第二安装部被设置在所述第二基座。
2.根据权利要求1所述的水处理机，其特征在于，进一步包括至少一个固定装置，其中所述固定装置进一步包括至少一个第一定位部、一个第二定位部和一个固定件，其中所述固定装置的所述第一定位部被设置自所述第一滤芯的所述第一安装部延伸，所述第二定位部被设置自所述第一基座延伸，其中所述第一定位部具有至少一个定位槽，所述第二定位部具有至少一个定位孔，其中当所述第一滤芯的所述第一安装部被安装在所述第一基座时，所述第一定位部的所述定位槽和所述第二定位部的所述定位孔相对齐并且形成一个固定孔，其中所述固定件被设置能够插进所述固定孔。
3.根据权利要求2所述的水处理机，其特征在于，所述定位槽形成在所述固定装置的所述第一定位部和所述第一滤芯的所述第一主体部之间。
4.根据权利要求2所述的水处理机，其特征在于，所述固定件具有一个抓握端和至少一个自所述抓握端延伸的制动端，其中所述制动端被设置能够插入与其相对应的所述固定孔。
5.根据权利要求1所述的水处理机，其特征在于，所述第二滤芯的所述第二安装部形成至少两个第一卡接件，所述第二基座形成至少两个第二卡接件，其中所述第一卡接件和所述第二卡接件被设置能够相互卡接在一起。
6.根据权利要求2所述的水处理机，其特征在于，所述第二滤芯的所述第二安装部形成至少两个第一卡接件，所述第二基座形成至少两个第二卡接件，其中所述第一卡接件和所述第二卡接件被设置能够相互卡接在一起。
7.根据权利要求1、2、3、4、5或6所述的水处理机，其特征在于，进一步包括一个固定板，其中所述固定板形成一个第一侧和一个第二侧，其中所述第一基座被固定设置在所述固定板的所述第一侧，所述第二基座被固定设置在所述固定板的所述第二侧。
8.根据权利要求7所述的水处理机，其特征在于，所述第一滤芯的所述第一安装部被设置与所述固定板相垂直，所述第一滤芯的所述第一主体部与所述固定板相平行，所述第二滤芯的所述第二安装部和所述第二主体部均与所述固定板相垂直。
9.根据权利要求1、2、3、4、5、6或8所述的水处理机，其特征在于，所述第一滤芯的所述第一安装部形成至少两个插管，所述第一基座形成至少两个插孔，其中所述第一安装部的所述插管适于被分别插入所述第一基座的所述插孔内。
10.根据权利要求9所述的水处理机，其特征在于，所述第一滤芯的所述第一安装部进一步包括一个引导墙，其中所述引导墙被设置围绕所述第一安装部的所述插管，其中所述引导墙被设置能够在所述第一滤芯的所述插管分别被插入所述第一基座的所述插孔内时，环抱在所述第一基座的外侧壁。
11.根据权利要求1、2、3、4、5、6或8所述的水处理机，其特征在于，所述第一滤芯的所述第一安装部形成至少两个插孔，所述第一基座形成至少两个插管，其中所述第一基座的所述插管适于被分别插入所述第一安装部的所述插孔内。
12.根据权利要求11所述的水处理机，其特征在于，所述第一基座进一步包括一个引导墙，其中所述引导墙被设置围绕所述第一基座的所述插管，其中所述引导墙被设置能够在所述第一基座的所述插管分别被插入所述第一安装部的所述插孔内时，环抱在所述第一安装部的外侧壁。
13.根据权利要求1、2、3、4、5、6、8、10或12所述的水处理机，其特征在于，所述第二滤芯的所述第二主体部具有一个壳体、一个过滤部和一个底盖，其中所述壳体形成一个过滤腔，其中所述过滤部适于被可拆卸地设置在所述过滤腔内，所述底盖被可拆卸地设置在所述第二主体部的底端。
14.根据权利要求13所述的水处理机，其特征在于，所述第二滤芯的所述第二主体部的所述壳体被可拆卸地设置在所述第二滤芯的所述第二安装部。
15.根据权利要求1、2、3、4、5、6、8、10、12或14所述的水处理机，其特征在于，在所述第一滤芯和所述第二滤芯中，至少一个滤芯为超滤滤芯。
16.根据权利要求15所述的水处理机，其特征在于，进一步具有一个排污通道和一个控制阀，其中所述控制阀被设置在所述排污通道，以控制所述水处理机的排污。
17.根据权利要求16所述的水处理机，其特征在于，所述排污通道具有一个污水出口，所述控制阀包括一个阀体、一个定阀片和一个动阀片，其中所述阀体具有一个控制室、一个第一开口和一个第二开口，其中所述阀体的所述第一开口被设置保持与所述阀体的所述控制室和所述排污通道的所述污水出口相连通，其中所述定阀片和所述动阀片均被设置在所述阀体的所述控制室，其中所述定阀片具有至少一个第一通道，所述动阀片具有至少一个第一流道，其中所述定阀片的所述第一通道被设置保持与所述阀体的所述第二开口相连通，所述动阀片的所述第一流道被设置保持与所述控制室相连通，其中所述控制阀的所述动阀片被可转动地设置在所述定阀片。
18.根据权利要求16或17所述的水处理机，其特征在于，进一步包括一个电机和一个电池组，其中所述电机被设置能够驱动所述控制阀，所述电池组被设置向所述电机供电。
19.根据权利要求1、2、3、4、5、6、8、10、12、14、16或17所述的水处理机，其特征在于，所述第一滤芯和所述第二滤芯被依次连接，从而形成一个多级复合滤芯。
20.根据权利要求1、2、3、4、5、6、8、10、12、14、16或17所述的水处理机，其特征在于，所述第一滤芯和所述第二滤芯沿水流流向，分别被设置为PP棉滤芯、活性炭滤芯、活性炭滤芯、超滤滤芯和活性炭滤芯。
21.根据权利要求1、2、3、4、5、6、8、10、12、14、16或17所述的水处理机，其特征在于，所述第一滤芯和所述第二滤芯沿水流流向，分别被设置为PP棉滤芯、活性炭滤芯、活性炭滤芯、RO膜滤芯和活性炭滤芯。
22.根据权利要求1、2、3、4、5、6、8、10、12、14、16或17所述的水处理机，其特征在于，所述第一滤芯的所述第一安装部形成一个原水进口和一个净水出口，所述第一基座形成一个原水通道和一个净水通道，其中当所述第一滤芯的所述第一安装部被安装在所述第一基座时，所述第一滤芯的所述第一安装部的所述原水进口与所述第一基座的所述原水通道相连通，所述第一滤芯的所述第一安装部的所述净水出口与所述第一基座的所述净水通道相连通。
23.根据权利要求22所述的水处理机，其特征在于，至少一个第一滤芯的所述第一安装部形成一个排污口，至少一个相应第一基座形成一个排污通道，其中当所述第一滤芯的所述第一安装部被安装在所述第一基座时，所述第一滤芯的所述第一安装部的所述排污口与所述第一基座的所述排污通道相连通。
说明书
水处理机
技术领域
本实用新型涉及水处理机，尤其涉及一种具有多个滤芯，以对水进行多级净化处理的水处理机。
背景技术
水处理机，尤其是家用水处理机，如净水器等，常采用滤芯对水进行处理，以得到更洁净的水。家用水处理机多被安装在厨房里，尤其是，为了节省空间，一般被安装在厨房的台面下面，如洗手池的下方。随着使用时间的延长，水处理机的滤芯内的有害物质将会越来越多。这就需要使用者及时更换滤芯。然而，由于水处理机一般被安装在厨房的台面下方，在更换滤芯时，就需要使用者在一个狭小的空间内操作。此外，现有的滤芯多通过螺接或卡接方式固定在相应的底座或基座，这更是进一步增加了使用者更换滤芯的难度。很多使用者为了更换滤芯，不得不借助工具，甚至将整个水处理机拆开，非常耗时费力。最后，为了避免二次污染和改善水处理机的过滤效果和其出水水质，还需要定期清洗超滤滤芯或滤芯所在超滤瓶体。现有水处理机多采用手动排污清洗的方式来实现对水处理机的清洗，降低了使用者的使用体验。
实用新型内容
本实用新型的主要优势在于其提供一种水处理机，其中该水处理机具有多个滤芯，其中该水处理机的滤芯被依次相连，以对原水(或待处理水)进行多级净化处理。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机具有至少一个被设置在第一基座的第一滤芯和被设置在第二基座的第二滤芯，从而使该水处理机的滤芯分别被设置在适当位置，从而使整个水处理机具有一个紧凑结构。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机的该滤芯，如第一滤芯和第二滤芯分别通过卡接和插接的方式，被固定在该水处理机的基座，如第一基座和/或第二基座。换句话说，该水处理机的滤芯均允许使用者通过适当的定位机构，很容易地将其与该水处理机的基座相耦接在一起，和很容易地将其与该水处理机的该基座相解耦接。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机进一步包括一个控制阀，以控制该水处理机的排污。优选地，该控制阀是一个自动控制的电控平面阀，以自动控制该水处理机的排污。可选地，该控制阀也可用于控制原水的供应。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机进一步包括一个固定板，其中该固定板形成一个第一侧和一个第二侧，其中该第一基座被固定设置在该固定板的该第一侧，该第二基座被固定设置在该固定板的该第二侧。优选地，该水处理机的该第一滤芯的该第一安装部和该第一主体部被设置均与该固定板相垂直，该第二滤芯的该第二安装部与该固定板相垂直，该第二滤芯的该第二主体部与该固定板相平行。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机的该第一滤芯的第一安装部形成至少两个插管，该第一滤芯的第一基座形成至少两个插孔，其中该第一安装部的该插管适于被分别插入该第一基座的该插孔内。可选地，该第一滤芯的该第一安装部形成至少两个插孔，该第一基座形成至少两个插管。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机的该第一滤芯的第一安装部进一步包括一个引导墙，其中该引导墙被设置围绕该第一安装部的该插管，其中该引导墙被设置能够在该第一滤芯的该插管分别被插入该第一基座的该插孔内时，环抱在该第一基座的外侧壁。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机的该第二滤芯的该第二主体部具有一个壳体、一个过滤部和一个底盖，其中该壳体形成一个过滤腔，其中该过滤部适于被可拆卸地设置在该过滤腔内，该底盖被可拆卸地设置在该第二主体部的底端。
本实用新型的另一优势在于其提供一种水处理机，其中该水处理机的至少一个滤芯的低端设置有一个可拆卸底盖，从而允许使用者更换该滤芯的过滤部。
本实用新型的另一优势在于其提供一种水处理机，其中当使用者通过该水处理机的固定装置防止其自该水处理机的基座脱落时，使用者可很容易地判断出该水处理机的固定装置是否被正确设置。例如，使用者可通过观察该水处理机的固定装置的固定件被插接在该滤芯，如第二滤芯的相应位置，来判断该水处理机的固定装置是否被正确设置。
本实用新型的另一优势在于其提供一种用于水处理机的固定装置，其中该固定装置适于将该水处理机的该第一滤芯固定在一个适当位置。
本实用新型的另一优势在于其提供一种用于水处理机的控制阀，其中该控制阀适于控制该水处理机的污水排放。可选地，该控制阀还可进一步用于控制待处理水(原水)向水处理机的供应。
本实用新型的其它优势和特点通过下述的详细说明得以充分体现并可通过所附权利要求中特地指出的手段和装置的组合得以实现。
依本实用新型，能够实现前述目的和其他目的和优势的本实用新型水处理机被提供，其包括:
至少一个第一基座;
至少一个第二基座;
至少一个第一滤芯;和
至少一个第二滤芯，其中所述第一滤芯被设置在所述第一基座，所述第二滤芯被设置在所述第二基座，其中每个所述第一滤芯包括一个第一主体部和一个自所述第一主体部延伸的第一安装部，每个所述第二滤芯包括一个第二主体部和一个自所述第二主体部延伸的第二安装部，其中所述第一滤芯通过所述第一安装部被设置在所述第一基座，所述第二滤芯通过所述第二安装部被设置在所述第二基座。
通过对随后的描述和附图的理解，本实用新型进一步的目的和优势将得以充分体现。
本实用新型的这些和其它目的、特点和优势，通过下述的详细说明，附图和权利要求得以充分体现。
