申请日2018.04.01
公开(公告)日2018.09.28
IPC分类号C02F9/02
摘要
本发明公开了一种工业废水回收处理装置，包括箱体，其特征在于，所述箱体顶部开有回收装置放置孔，所述回收装置放置孔与回收装置通过螺纹结构一连接，所述箱体右侧开有废水处理装置连通孔，所述废水处理装置连通孔与废水处理装置通过螺纹结构二连接，所述回收装置由废水回收水管、废水回收过滤装置、废水收集装置、废水管道组成，所述废水回收过滤装置由废水回收过滤箱体、废水收集装置放置孔、过滤结构组成，所述废水回收过滤箱体内侧装有限位开关，所述废水处理装置由废水处理箱体、导流管、废水处理器、储水箱、抽水泵组成。本发明的有益效果是，结构简单，实用性强。
权利要求书

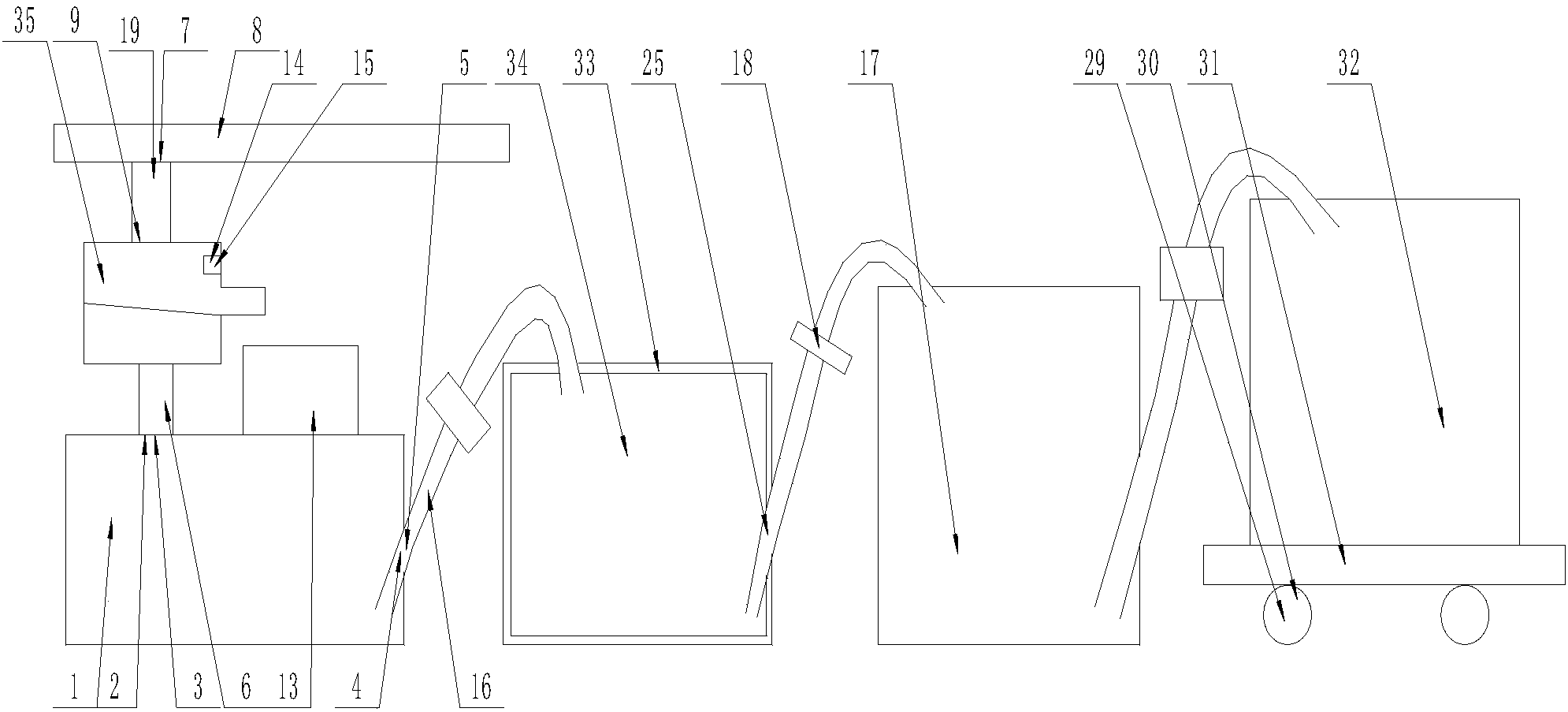

1.一种工业废水回收处理装置，包括箱体(1)，其特征在于，所述箱体(1)顶部开有回收装置放置孔(2)，所述回收装置放置孔(2)与回收装置通过螺纹结构一(3)连接，所述箱体(1)右侧开有废水处理装置连通孔(4)，所述废水处理装置连通孔(4)与废水处理装置通过螺纹结构二(5)连接，所述回收装置由与回收装置放置孔(2)通过螺纹结构一(3)连接的废水回收水管(6)、插装在废水回收水管(6)且远离回收装置放置孔(2)一端的废水回收过滤装置、插装在废水回收过滤装置且远离废水回收水管(6)一端的废水收集装置、与废水收集装置且远离废水回收过滤装置一端通过螺纹结构三(7)连接的废水管道(8)组成，所述废水回收过滤装置由废水回收过滤箱体(35)、开在废水回收过滤箱体(35)上的废水收集装置放置孔(9)、嵌装在废水回收过滤箱体(35)且位于废水收集装置放置孔(9)下的过滤结构组成，所述过滤结构与过滤箱体(1)倾斜嵌装，所述过滤结构由过滤网(10)、焊接在过滤箱体(1)且位于过滤网(10)上方的颗粒物出口(11)、位于颗粒物出口(11)上方且靠近过滤箱体(1)一端活动连接的颗粒物出口挡板(12)、位于颗粒物出口(11)下方的颗粒物收集箱(13)组成，所述废水回收过滤箱体(35)内侧远离废水回收过滤箱体(35)底面一端开有限位开关放置孔(14)，所述限位开关放置孔(14)内活动安装有限位开关(15)，所述废水处理装置由废水处理箱体(33)、连通废水处理箱体(33)与箱体(1)之间的导流管(16)、插装在废水处理箱体(33)与箱体(1)之间导流管(16)上的抽水泵(18)、位于导流管(16)下端的废水处理器、连通废水处理器与箱体(1)之间的导流管(16)、放置在地面上的储水箱(17)、连通储水箱(17)与箱体(1)之间的导流管(16)、插装在储水箱(17)与箱体(1)之间导流管(16)上的抽水泵(18)组成。
2.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述废水收集装置由废水收集箱(19)、插装在废水收集箱(19)且远离废水回收过滤装置一端的橡胶塞(20)、均匀开在橡胶塞(20)顶部的通孔(21)、插装在通孔(21)内的废水收集管(22)组成，所述废水收集管(22)一端通过通孔(21)插入废水收集箱(19)且另一端插入废水管道(8)。
3.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述螺纹结构一(3)由攻在回收装置放置孔(2)内表面上的内螺纹(23)与攻在废水回收水管(6)外表面上的外螺纹(24)组成。
4.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述螺纹结构二(5)由攻在废水处理装置连通孔(4)内表面上的内螺纹(23)与攻在导流管(16)外表面上的外螺纹(24)组成。
5.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述螺纹结构三(7)由攻在废水管道(8)内表面上的内螺纹(23)与攻在废水收集管(22)外表面上的外螺纹(24)组成。
6.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述限位开关(15)与颗粒物出口挡板(12)电性连接。
7.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述废水处理箱体(33)上表面开有导流管放置孔(25)，所述导流管放置孔(25)内插装有导流管(16)。
8.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述废水处理器由废水处理器箱体(34)、嵌装在废水处理器箱体(34)内壁的石英石过滤层(26)、位于石英石过滤层(26)下面的一次渗透过滤层(27)、位于一次渗透过滤层(27)下面的二次渗透层(28)组成。
9.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述储水箱体(1)侧面通过导流管(16)活动连接有移动水箱装置，所述储水箱体(1)与移动水箱装置之间的导流管(16)上装有抽水泵(18)，所述移动水箱装置由车轮(29)、与车轮(29)通过万向节(30)连接的移动水箱放置板(31)、放置在移动水箱放置板(31)上的移动水箱(32)组成。
10.根据权利要求1所述的一种工业废水回收处理装置，其特征在于，所述箱体(1)、废水回收装置放置在地面上。
说明书
一种工业废水回收处理装置
技术领域
本发明涉及水治理领域，特别是一种工业废水回收处理装置。
背景技术
现在国家正在严抓环保，环保问题不容小觑，工业废水的处理也是环保的一大难题，工业废水量大，收集存储较麻烦，通常都是把废水收集起来，然后到专门的地方进行处理，本发明的工业废水回收装置把收集和处理结合到了一起，通过一系列的装置把废水里的颗粒物、杂质除掉，将处理好的水收集起来，便于进行二次利用。
发明内容
本发明的目的是为了解决上述问题，设计了一种工业废水回收处理装置。
实现上述目的本发明的技术方案为，一种工业废水回收处理装置，包括箱体，所述箱体顶部开有回收装置放置孔，所述回收装置放置孔与回收装置通过螺纹结构一连接，所述箱体右侧开有废水处理装置连通孔，所述废水处理装置连通孔与废水处理装置通过螺纹结构二连接，所述回收装置由与回收装置放置孔通过螺纹结构一连接的废水回收水管、插装在废水回收水管且远离回收装置放置孔一端的废水回收过滤装置、插装在废水回收过滤装置且远离废水回收水管一端的废水收集装置、与废水收集装置且远离废水回收过滤装置一端通过螺纹结构三连接的废水管道组成，所述废水回收过滤装置由废水回收过滤箱体、开在废水回收过滤箱体上的废水收集装置放置孔、嵌装在废水回收过滤箱体且位于废水收集装置放置孔下的过滤结构组成，所述过滤结构与过滤箱体倾斜嵌装，所述过滤结构由过滤网、焊接在过滤箱体且位于过滤网上方的颗粒物出口、位于颗粒物出口上方且靠近过滤箱体一端活动连接的颗粒物出口挡板、位于颗粒物出口下方的颗粒物收集箱组成，所述废水回收过滤箱体内侧远离废水回收过滤箱体底面一端开有限位开关放置孔，所述限位开关放置孔内活动安装有限位开关，所述废水处理装置由废水处理箱体、连通废水处理箱体与箱体之间的导流管、插装在废水处理箱体与箱体之间导流管上的抽水泵、位于导流管下端的废水处理器、连通废水处理器与箱体之间的导流管、放置在地面上的储水箱、连通储水箱与箱体之间的导流管、插装在储水箱与箱体之间导流管上的抽水泵组成。
所述废水收集装置由废水收集箱、插装在废水收集箱且远离废水回收过滤装置一端的橡胶塞、均匀开在橡胶塞顶部的通孔、插装在通孔内的废水收集管组成，所述废水收集管一端通过通孔插入废水收集箱且另一端插入废水管道。
所述螺纹结构一由攻在回收装置放置孔内表面上的内螺纹与攻在废水回收水管外表面上的外螺纹组成。
所述螺纹结构二由攻在废水处理装置连通孔内表面上的内螺纹与攻在导流管外表面上的外螺纹组成。
所述螺纹结构三由攻在废水管道内表面上的内螺纹与攻在废水收集管外表面上的外螺纹组成。
所述限位开关与颗粒物出口挡板电性连接。
所述废水处理箱体上表面开有导流管放置孔，所述导流管放置孔内插装有导流管。
所述废水处理器由废水处理器箱体、嵌装在废水处理器箱体内壁的石英石过滤层、位于石英石过滤层下面的一次渗透过滤层、位于一次渗透过滤层下面的二次渗透层组成。
所述储水箱体侧面通过导流管活动连接有移动水箱装置，所述储水箱体与移动水箱装置之间的导流管上装有抽水泵，所述移动水箱装置由车轮、与车轮通过万向节连接的移动水箱放置板、放置在移动水箱放置板上的移动水箱组成。
所述箱体、废水回收装置放置在地面上。
利用本发明的技术方案制作的工业废水回收处理装置，把收集和处理结合到了一起，通过一系列的装置把废水里的颗粒物、杂质除掉，将处理好的水收集起来，便于进行二次利用。
