申请日2018.04.01
公开(公告)日2018.11.30
IPC分类号B01J19/18; B01J4/00; C02F1/00; C02F103/32
摘要
本实用新型公开了一种酒精废水处理装置,包括净化剂投料机、散药筒以及连接环板，净化剂投料机呈内部中空的半球体结构，净化剂投料机的表面设置有放置仓，放置仓呈圆形柱体结构，放置仓的内部搭接有驱动电机，驱动电机的动力输出端传动连接有转轴，转轴插接在净化剂投料机的中部设置的插孔中，且转轴的底端固定连接在散药筒的内壁上，散药筒呈内部中空的半球体结构，散药筒的上端固定连接有连接环板，在净化剂投料机下端设置散药筒，散药筒配合转轴，实现净化剂连续性不间断的均匀投撒，减少大量人工投撒，避免劳动力浪费，且散药筒转动时加快净化剂与酒精废水的反应效率。
权利要求书

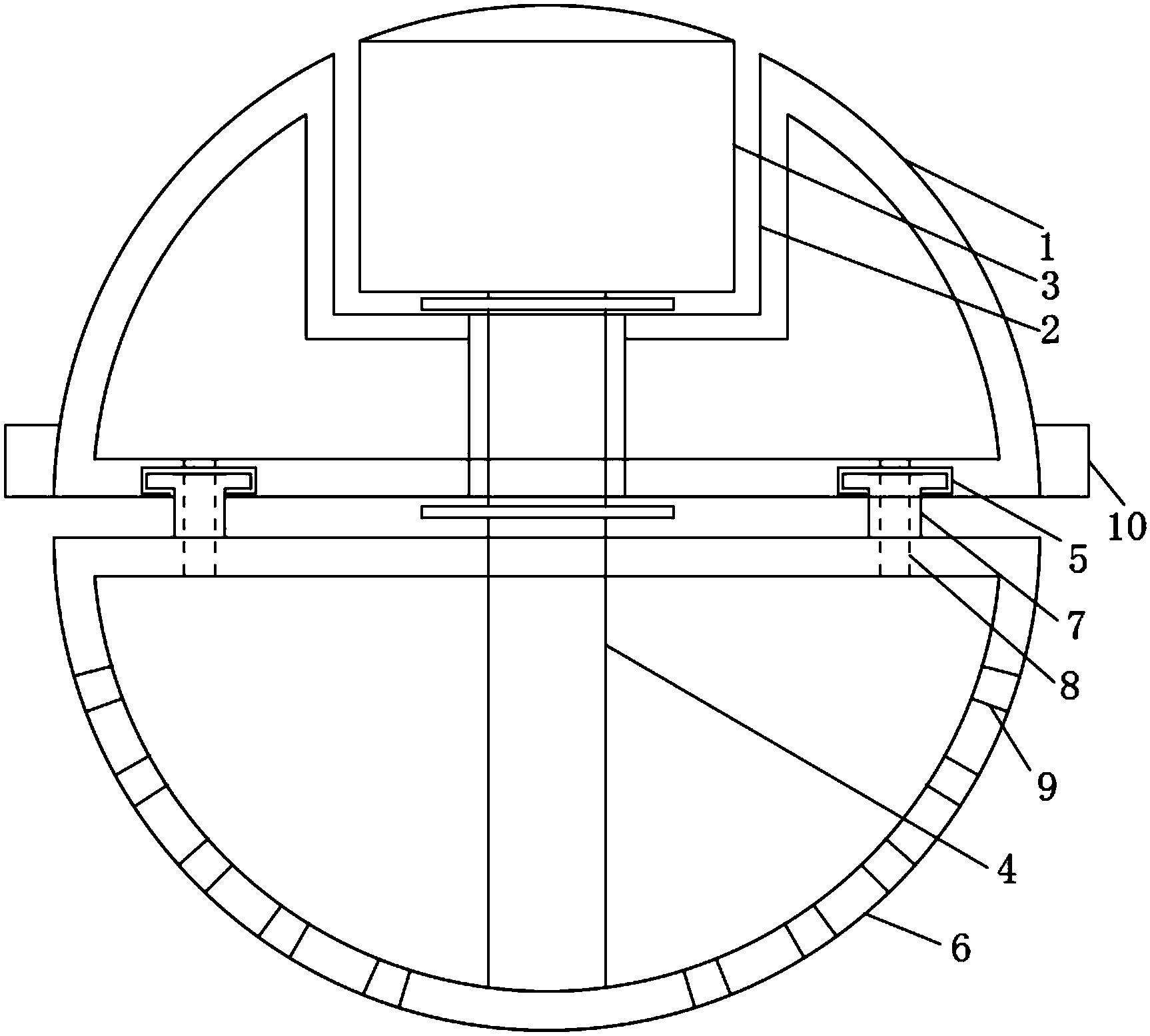

1.一种酒精废水处理装置,包括净化剂投料机(1)、散药筒(6)以及连接环板(7)，其特征在于：所述净化剂投料机(1)呈内部中空的半球体结构，净化剂投料机(1)的表面设置有放置仓(2)，所述放置仓(2)呈圆形柱体结构，放置仓(2)的内部搭接有驱动电机(3)，所述驱动电机(3)的动力输出端传动连接有转轴(4)，所述转轴(4)插接在净化剂投料机(1)的中部设置的插孔中，且转轴(4)的底端固定连接在散药筒(6)的内壁上，所述散药筒(6)呈内部中空的半球体结构，散药筒(6)的上端固定连接有连接环板(7)，所述连接环板(7)滑动连接在净化剂投料机(1)的底端设置的转动槽(5)中，且连接环板(7)的表面设置有漏料孔(8)，所述散药筒(6)的外壁设置有通水孔(9)，且净化剂投料机(1)的外壁固定连接有搭接块(10)。
2.根据权利要求1所述的一种酒精废水处理装置，其特征在于：所述转轴(4)呈圆形柱体结构，转轴(4)的表面固定连接有限位挡板，所述限位挡板设置有两个，两个限位挡板关于放置仓(2)底部区域的净化剂投料机(1)对称分布。
3.根据权利要求1所述的一种酒精废水处理装置，其特征在于：所述连接环板(7)呈T字型圆形环体结构，连接环板(7)表面上的漏料孔(8)设置有多个，漏料孔(8)呈圆孔结构，多个漏料孔(8)同时贯穿净化剂投料机(1)、连接环板(7)以及散药筒(6)的外壁设置，且多个漏料孔(8)呈等距离等大小排列在净化剂投料机(1)、连接环板(7)以及散药筒(6)的表面上，散药筒(6)与连接环板(7)表面上的漏料孔(8)相互贯通，净化剂投料机(1)表面上的漏料孔(8)旋转至与连接环板(7)的表面上的漏料孔(8)处于同一垂直线，相互贯通。
4.根据权利要求1所述的一种酒精废水处理装置，其特征在于：所述通水孔(9)呈圆孔形结构，通水孔(9)设置有多个，多个通水孔(9)呈等距离等大小排列在散药筒(6)的外壁上，且搭接块(10)设置有多个，多个搭接块(10)呈十字形排列在净化剂投料机(1)的外壁上。
说明书
一种酒精废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种酒精废水处理装置。
背景技术
酒精工业是国民经济重要的基础原料产业，酒精广泛应用于化工、食品工业、日化、医药卫生等领域，同时又是酒基、浸提剂、溶剂、洗涤剂和表面活性剂，在其生产过程中产生较多酒精废水，酒精废水是高浓度、高温度、高悬浮物的有机废水，酒精工业的污染以水的污染最为严重，生产过程中的废水主要来自蒸馏发酵成熟醪后排出的酒精糟，生产设备的洗涤水、冲洗水，以及蒸煮、糖化、发酵、蒸馏工艺的冷却水等，对酒精废水处理过程中需对其进行净化剂反应处理，传统的方法是将净化剂通过人工投撒在酒精废水中，人工一次性投撒导致净化不均匀，影响净化效果，为此，本实用新型提出一种酒精废水处理装置。
实用新型内容
本实用新型的目的在于提供一种酒精废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种酒精废水处理装置,包括净化剂投料机、散药筒以及连接环板，所述净化剂投料机呈内部中空的半球体结构，净化剂投料机的表面设置有放置仓，所述放置仓呈圆形柱体结构，放置仓的内部搭接有驱动电机，所述驱动电机的动力输出端传动连接有转轴，所述转轴插接在净化剂投料机的中部设置的插孔中，且转轴的底端固定连接在散药筒的内壁上，所述散药筒呈内部中空的半球体结构，散药筒的上端固定连接有连接环板，所述连接环板滑动连接在净化剂投料机的底端设置的转动槽中，且连接环板的表面设置有漏料孔，所述散药筒的外壁设置有通水孔，且净化剂投料机的外壁固定连接有搭接块。
优选的，所述转轴呈圆形柱体结构，转轴的表面固定连接有限位挡板，所述限位挡板设置有两个，两个限位挡板关于放置仓底部区域的净化剂投料机对称分布。
优选的，所述连接环板呈T字型圆形环体结构，连接环板表面上的漏料孔设置有多个，漏料孔呈圆孔结构，多个漏料孔同时贯穿净化剂投料机、连接环板以及散药筒的外壁设置，且多个漏料孔呈等距离等大小排列在净化剂投料机、连接环板以及散药筒的表面上，散药筒与连接环板表面上的漏料孔相互贯通，净化剂投料机表面上的漏料孔旋转至与连接环板的表面上的漏料孔处于同一垂直线，相互贯通。
优选的，所述通水孔呈圆孔形结构，通水孔设置有多个，多个通水孔呈等距离等大小排列在散药筒的外壁上，且搭接块设置有多个，多个搭接块呈十字形排列在净化剂投料机的外壁上。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设置合理，功能性强，具有以下优点：
1.在净化剂投料机下端设置散药筒，散药筒配合转轴，实现净化剂连续性不间断的均匀投撒，减少大量人工投撒，避免劳动力浪费，且散药筒转动时加快净化剂与酒精废水的反应效率;
2.在散药筒上端设置连接环板，连接环板对连接环板和净化剂投料机进行连接的同时，通过漏料孔进行净化剂的输送。
