申请日2018.11.28
公开(公告)日2019.02.01
IPC分类号G09B25/00
摘要
本发明公开了一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置，包括有处理槽，处理槽对称的两端分别为进水箱和出水箱，进水箱和出水箱之间依次设有第一模拟水层、反应区和第二模拟水层;所述进水箱的外侧的下部连接有进水管，进水管的一端连接有进水蓄水箱，进水管上设有蠕动泵;所述出水箱外侧的上部连接有出水管，出水管的一端连接有出水蓄水箱，出水管上设有出水阀;所述进水箱和出水箱外侧面的底部设有排空软管，所述第一模拟水层、反应区和第二模拟水层外侧面自下而上均布有采样软管，排空软管和采样软管上设有止水夹。本发明具有能够对磷石膏堆场渗滤液污染岩溶地下水的处理进行模拟实验的特点。
翻译权利要求书

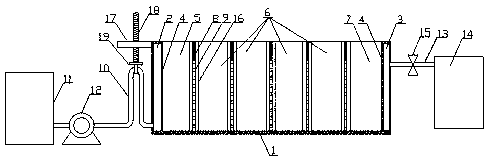

1.一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置，其特征在于： 包括有处理槽(1)，处理槽(1)对称的两端分别为进水箱(2)和出水箱(3)，进水箱(2)和出水箱(3)相对内侧的侧壁上分别均布有排水孔(4)，进水箱(2)和出水箱(3)之间依次设有第一模拟水层(5)、反应区(6)和第二模拟水层(7)，第一模拟水层(5)、反应区(6)和第二模拟水层(7)之间经隔板(8)隔开，隔板(8)上均布有渗水孔(9)，隔板(8)的表面设有过滤纱网(20);所述进水箱(2)的外侧的下部连接有进水管(10)，进水管(10)的一端连接有进水蓄水箱(11)，进水管(10)上设有蠕动泵(12);所述出水箱(3)外侧的上部连接有出水管(13)，出水管(13)的一端连接有出水蓄水箱(14)，出水管(13)上设有出水阀(15);所述进水箱(2)和出水箱(3)外侧面的底部设有排空软管(21)，所述第一模拟水层(5)、反应区(6)和第二模拟水层(7)外侧面自下而上均布有采样软管(22)，排空软管(21)和采样软管(22)上设有止水夹(23)。
2.根据权利要求1所述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，其特征在于：所述进水箱(2)外侧的上端设有固定板(17)，固定板(17)上螺纹连接有竖直向下的调节螺杆(18)，调节螺杆(18)的下端活动连接有连接块(19)，连接块(19)的下端固定连接在进水管(10)的中部。
3.根据权利要求2所述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，其特征在于：所述处理槽(1)内侧的两侧设有凹形滑槽(16)，所述隔板(8)活动连接在凹形滑槽(16)内。
4.根据权利要求1所述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，其特征在于：所述反应区(6)均分为4个区，相邻区之间分别经隔板(8)隔开，隔板(8)上设有渗水孔(9)和过滤纱网(20)。
5.根据权利要求1所述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，其特征在于：所述排空软管(21)和采样软管(22)为橡胶软管，所述止水夹(23)为夹子。
说明书
一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置
技术领域
本发明涉及一种磷石膏堆场污水处理实验系统，特别是一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置。
背景技术
磷石膏，是指在磷酸生产中用硫酸处理磷矿时产生的固体废渣,其主要成分为硫酸钙。此外还含有多种其他杂质。我国目前每年排放磷石膏约2000万吨，累计排量近亿吨，是石膏废渣中排量最大的一种，排出的磷石膏渣占用大量土地，形成渣山，严重污染环境。
而磷石膏堆场渗滤液，是堆场污染的最主要形式，对周边的水环境会造成极大的污染，尤其是其中的氟离子、磷酸根离子、总铁和锰离子等。
PRB技术主要应用于污染地下水原位处理修复，但是，现目前将该技术应用于磷石膏堆场渗滤液中的氟离子、磷酸根离子、总铁和锰离子的脱除研究较少，并且缺乏相应的研究实验系统。因此，设计一种磷石膏堆场渗滤液处理实验系统，对于磷石膏堆场渗滤液的研究十分重要。
发明内容
本发明的目的在于，提供一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置。本发明具有能够对磷石膏堆场渗滤液污染岩溶地下水的处理进行模拟实验的特点。
本发明的技术方案：一种磷石膏堆场渗滤液污染岩溶地下水处理实验装置，包括有处理槽，处理槽对称的两端分别为进水箱和出水箱，进水箱和出水箱相对内侧的侧壁上分别均布有排水孔，进水箱和出水箱之间依次设有第一模拟水层、反应区和第二模拟水层，第一模拟水层、反应区和第二模拟水层之间经隔板隔开，隔板上均布有渗水孔，隔板的表面设有过滤纱网;所述进水箱的外侧的下部连接有进水管，进水管的一端连接有进水蓄水箱，进水管上设有蠕动泵;所述出水箱外侧的上部连接有出水管，出水管的一端连接有出水蓄水箱，出水管上设有出水阀;所述进水箱和出水箱外侧面的底部设有排空软管，所述第一模拟水层、反应区和第二模拟水层外侧面自下而上均布有采样软管，排空软管和采样软管上设有止水夹。
前述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，所述进水箱外侧的上端设有固定板，固定板上螺纹连接有竖直向下的调节螺杆，调节螺杆的下端活动连接有连接块，连接块的下端固定连接在进水管的中部。
前述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，所述处理槽内侧的两侧设有凹形滑槽，所述隔板活动连接在凹形滑槽内。
前述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，所述反应区均分为4个区，相邻区之间分别经隔板隔开，隔板上设有渗水孔和过滤纱网。
前述的磷石膏堆场渗滤液污染岩溶地下水处理实验装置，所述排空软管和采样软管为橡胶软管，所述止水夹为夹子。
本发明的有益效果
本发明的系统通过设置处理槽，并在槽中设置模拟含水层和反应区，通过在反应区内设置反应介质层，在模拟水层中设置砂石形成模拟水层，通过蠕动泵将进水蓄水箱内的水送入模拟含水层和反应区内进行处理反应，通过每个区域侧面的取样管对水样进行采样检测，从而实现对于磷石膏堆场渗滤液地下水的处理模拟实验。
