申请日2018.04.01
公开(公告)日2019.03.22
IPC分类号C02F1/52; C02F1/44; C02F1/58; C02F9/04
摘要
本实用新型公开了一种医疗废水脱氯装置，包括脱氯装置，脱氯装置上表面设有医疗废水入口，管道上设有流量计，脱氯装置上表面左侧设有脱氯药剂入口，脱氯装置内壁上设有限流板，最底端限流板下端活动连接推送装置，推送装置包括输送座、高压气缸以及气动伸缩推杆，高压气缸下端固定连接气动伸缩推杆，推送装置下端设有分离膜，控制器下端设有连接在脱氯装置左外壁上的沉淀物出口。一.脱氯药剂与医疗废水进行化学反应，产生新化学物，限流板使脱氯药剂与医疗废水接触时间更长，反应更彻底;二.产生的新化学物与沉淀制剂进行化学反应，产生沉淀物，操控控制器，使气动伸缩杆伸长，带着沉淀物向沉淀物出口移动，排出沉淀，不造成堵塞。
权利要求书

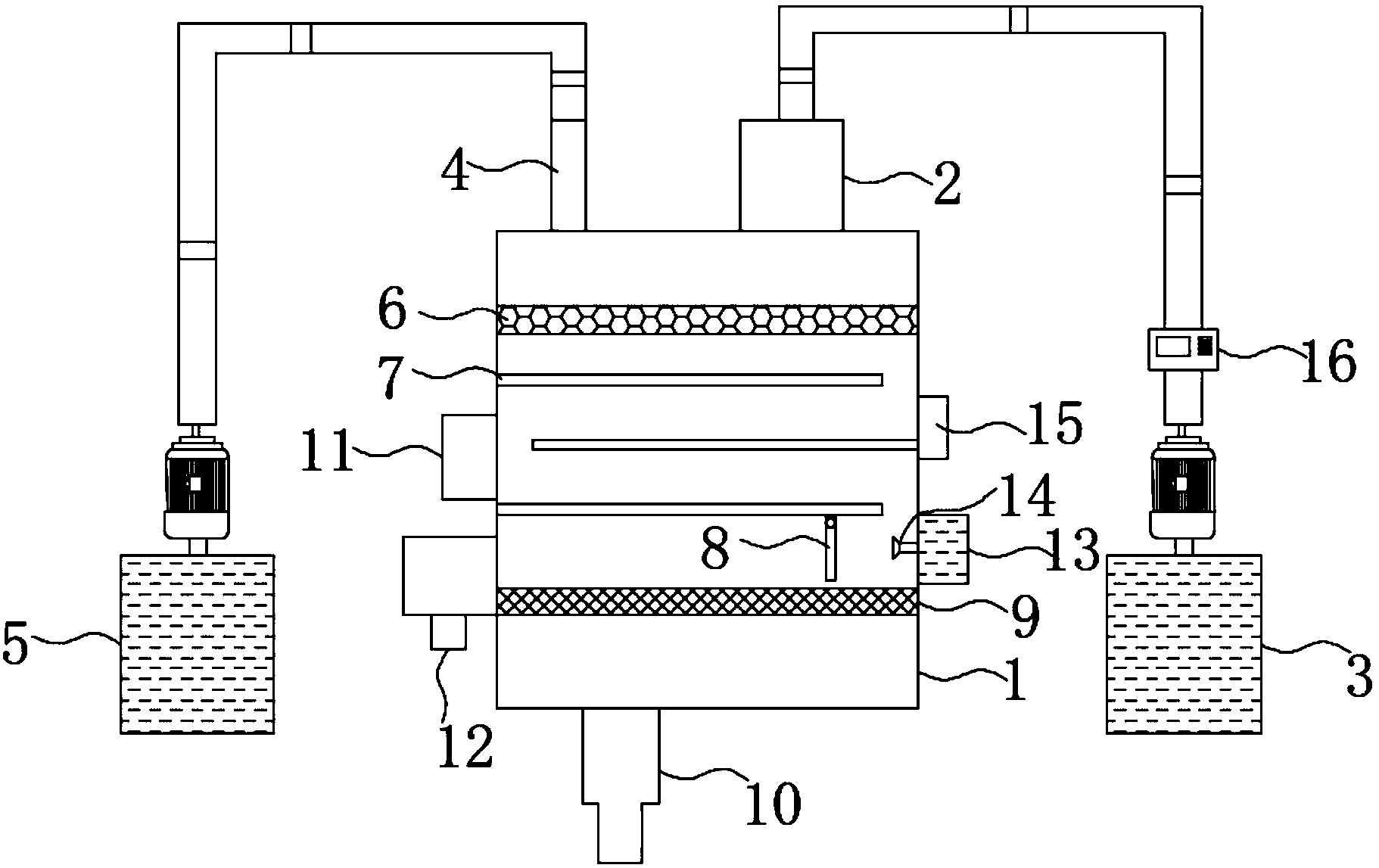

1.一种医疗废水脱氯装置，包括脱氯装置(1)，其特征在于：所述脱氯装置(1)上表面右侧设有医疗废水入口(2)，所述医疗废水入口(2)通过管道连接泵体的一端，所述泵体的另一端连接在医疗废水池(3)上，所述管道上设有流量计(16)，所述脱氯装置(1)上表面左侧设有脱氯药剂入口(4)，所述脱氯药剂入口(4)通过管道连接泵体的一端，所述泵体的另一端连接在药剂池(5)上，所述脱氯装置(1)内壁上设有若干限流板(7)，最底端所述限流板(7)下端活动连接推送装置(8)，所述推送装置(8)包括输送座(81)、高压气缸(82)以及气动伸缩推杆(83)，所述高压气缸(82)下端固定连接气动伸缩推杆(83)，所述推送装置(8)下端设有分离膜(9)，所述脱氯装置(1)下表面设有脱氯水出口(10)，所述脱氯装置(1)左上端外壁设有控制器(11)，所述控制器(11)下端设有连接在脱氯装置(1)左外壁上的沉淀物出口(12)，所述脱氯装置(1)右下端外壁设有沉淀制剂箱(13)，所述沉淀制剂箱(13)左端连接处于脱氯装置(1)内部的雾化喷头(14)，所述沉淀制剂箱(13)上端设有连接在脱氯装置(1)外壁上的余氯检测仪(15)，所述脱氯装置(1)由顶盖(17)与主体(18)两部分构成，所述限流板(7)与分离膜(9)均卡接在脱氯装置(1)的左右内壁上，所述控制器(11)与输送座(81)信号连接，所述控制器(11)与流量计(16)、余氯检测仪(15)电性连接。
2.根据权利要求1所述的一种医疗废水脱氯装置，其特征在于：所述脱氯装置(1)内部上端左右内壁上卡接活性炭网(6)。
3.根据权利要求1所述的一种医疗废水脱氯装置，其特征在于：所述限流板(7)卡接在脱氯装置(1)的左右内壁上，且所述限流板(7)竖向交错设置在脱氯装置(1)的左右内壁上。
4.根据权利要求1所述的一种医疗废水脱氯装置，其特征在于：所述控制器(11)的单片机型号为STC89C52。
说明书
一种医疗废水脱氯装置
技术领域
本实用新型涉及废水脱氯技术领域，具体为一种医疗废水脱氯装置。
背景技术
现今医用废水由于含有较多残余氯，需要经过专用设备除杂，才不会造成水体污染。常用的废水脱氯装置除去的是化合态的氯离子，多使用二氧化氯发生器装置，而医用废水中含有较多的游离态的氯，氯水具有强氧化性，能腐蚀大部分金属和有机物，这些氯水若直接外排则会严重污染水资源。所以医用废水脱氯装置不仅需要除掉废水中的化合态的氯还需要除掉废水中游离态的氯。
现有技术使用的废水脱氯装置大多只能去除化合态的氯离子，无法去除游离态的氯，使医疗废水中的余氯处理不完全，仍然导致水体污染;且能够处理游离态氯的装置产生的沉淀会积蓄在脱氯装置内，不易从装置内取出，容易造成堵塞，影响脱氯装置的使用。
实用新型内容
本实用新型的目的在于提供一种医疗废水脱氯装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗废水脱氯装置，包括脱氯装置，所述脱氯装置上表面右侧设有医疗废水入口，所述医疗废水入口通过管道连接泵体的一端，所述泵体的另一端连接在医疗废水池上，所述管道上设有流量计，所述脱氯装置上表面左侧设有脱氯药剂入口，所述脱氯药剂入口通过管道连接泵体的一端，所述泵体的另一端连接在药剂池上，所述脱氯装置内壁上设有若干限流板，最底端所述限流板下端活动连接推送装置，所述推送装置包括输送座、高压气缸以及气动伸缩推杆，所述高压气缸下端固定连接气动伸缩推杆，所述推送装置下端设有分离膜，所述脱氯装置下表面设有脱氯水出口，所述脱氯装置左上端外壁设有控制器，所述控制器下端设有连接在脱氯装置左外壁上的沉淀物出口，所述脱氯装置右下端外壁设有沉淀制剂箱，所述沉淀制剂箱左端连接处于脱氯装置内部的雾化喷头，所述沉淀制剂箱上端设有连接在脱氯装置外壁上的余氯检测仪，所述脱氯装置由顶盖与主体两部分构成，所述限流板与分离膜均卡接在脱氯装置的左右内壁上，所述控制器与输送座信号连接，所述控制器与流量计、余氯检测仪电性连接。
优选的，所述脱氯装置内部上端左右内壁上卡接活性炭网。
优选的，所述限流板卡接在脱氯装置的左右内壁上，且所述限流板竖向交错设置在脱氯装置的左右内壁上。
优选的，所述控制器的单片机型号为STC89C52。
与现有技术相比，本实用新型的有益效果是：
1.脱氯药剂从脱氯药剂入口进入后，与医疗废水进行化学反应，产生新的化学物质，限流板的设置使得脱氯药剂与医疗废水接触时间更长，反应更彻底，余氯处理完全，不会导致水体污染;
2.脱氯药剂与医疗废水反应后产生的新化学物质与雾化喷头喷出的沉淀制剂进行化学反应，产生沉淀物，沉淀物留在分离膜上，医疗废水由脱氯水出口排出，操控控制器，将操作信号传输至输送座，高压气缸释放气体，使气动伸缩杆伸长，带着沉淀物向沉淀物出口移动，排出沉淀，不造成堵塞，不影响使用。
