申请日2018.04.01
公开(公告)日2018.11.30
IPC分类号C02F1/00
摘要
本实用新型公开了一种便于移动的污水处理装置，包括底板，所述底板的顶部固定连接有污水处理箱，所述底板底部的两侧均固定连接有支撑腿，所述支撑腿内腔的顶部活动连接有活动柱，所述活动柱的底部套设有升降柱，支撑腿内腔的两侧均固定连接有固定块，所述固定块的内部设置有滑块，所述滑块的底部固定连接有弹簧，所述升降柱的底部固定连接有支架，所述支架的两侧均活动连接有车轮。本实用新型通过底板、污水处理箱、支撑腿、活动柱、升降柱、限位槽、限位块、固定块、滑槽、滑块、弹簧、支架和车轮的设置，使污水处理装置具有便于移动的优点，降低了工作人员的劳动强度，同时解决了传统的污水处理装置不便移动的问题。
权利要求书

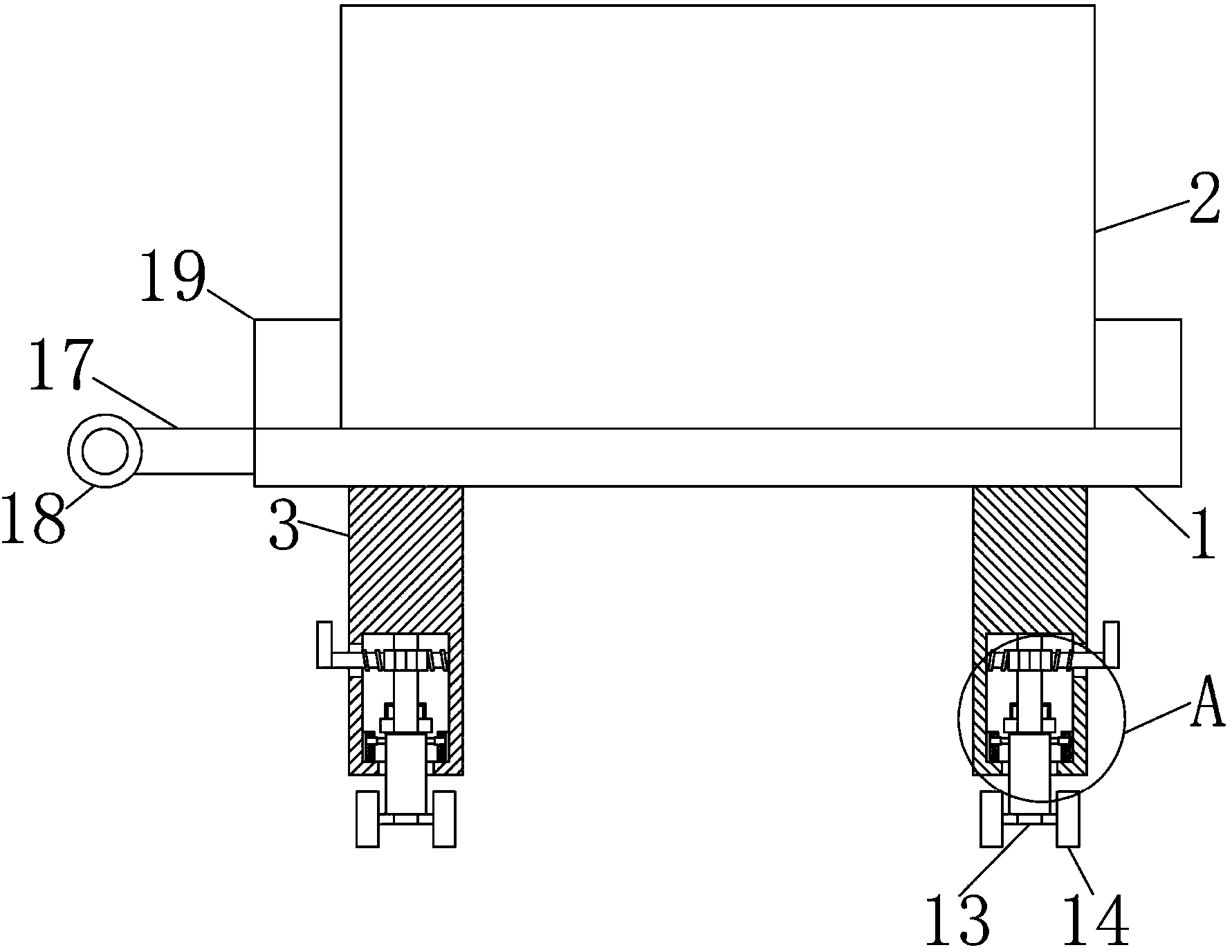

1.一种便于移动的污水处理装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有污水处理箱(2)，所述底板(1)底部的两侧均固定连接有支撑腿(3)，所述支撑腿(3)内腔的顶部活动连接有活动柱(4)，所述活动柱(4)的底部套设有升降柱(5)，所述升降柱(5)的两侧均开设有限位槽(6)，所述活动柱(4)两侧的底部均固定连接有限位块(7)，所述限位块(7)远离活动柱(4)的一端经过限位槽(6)并延伸至升降柱(5)的外侧，支撑腿(3)内腔的两侧均固定连接有固定块(8)，所述固定块(8)的表面开设有滑槽(9)，所述滑槽(9)的内部滑动连接有滑块(10)，所述滑块(10)的底部固定连接有弹簧(11)，所述弹簧(11)的底部与滑槽(9)内腔的底部固定连接，所述滑块(10)的内侧固定连接有支撑杆(12)，所述支撑杆(12)的内侧与升降柱(5)的外侧固定连接，所述升降柱(5)的底部贯穿支撑腿(3)并延伸至支撑腿(3)的外部固定连接有支架(13)，所述支架(13)的两侧均活动连接有车轮(14)。
2.根据权利要求1所述的一种便于移动的污水处理装置，其特征在于：所述活动柱(4)的表面固定连接有齿轮(15)，所述齿轮(15)的背面啮合有螺纹杆(16)，所述螺纹杆(16)的一端与支撑腿(3)的内腔活动连接，所述螺纹杆(16)的另一端贯穿支撑腿(3)并延伸至支撑腿(3)的外部。
3.根据权利要求1所述的一种便于移动的污水处理装置，其特征在于：所述底板(1)顶部的两侧均固定连接有挡板(17)，所述挡板(17)的内侧与污水处理箱(2)的表面相接触。
4.根据权利要求1所述的一种便于移动的污水处理装置，其特征在于：所述底板(1)的左侧固定连接有扶手(18)，所述扶手(18)的表面设置有防滑垫(19)。
说明书
一种便于移动的污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种便于移动的污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
在对污水进行处理时，需要用到污水处理装置，传统的污水处理装置不便移动，增大了工作人员的劳动强度，降低了污水处理的效率。
实用新型内容
本实用新型的目的在于提供一种便于移动的污水处理装置，具备方便移动的优点，解决了传统的污水处理装置不便移动的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便于移动的污水处理装置，包括底板，所述底板的顶部固定连接有污水处理箱，所述底板底部的两侧均固定连接有支撑腿，所述支撑腿内腔的顶部活动连接有活动柱，所述活动柱的底部套设有升降柱，所述升降柱的两侧均开设有限位槽，所述活动柱两侧的底部均固定连接有限位块，所述限位块远离活动柱的一端经过限位槽并延伸至升降柱的外侧，支撑腿内腔的两侧均固定连接有固定块，所述固定块的表面开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的底部固定连接有弹簧，所述弹簧的底部与滑槽内腔的底部固定连接，所述滑块的内侧固定连接有支撑杆，所述支撑杆的内侧与升降柱的外侧固定连接，所述升降柱的底部贯穿支撑腿并延伸至支撑腿的外部固定连接有支架，所述支架的两侧均活动连接有车轮。
优选的，所述活动柱的表面固定连接有齿轮，所述齿轮的背面啮合有螺纹杆，所述螺纹杆的一端与支撑腿的内腔活动连接，所述螺纹杆的另一端贯穿支撑腿并延伸至支撑腿的外部。
优选的，所述底板顶部的两侧均固定连接有挡板，所述挡板的内侧与污水处理箱的表面相接触。
优选的，所述底板的左侧固定连接有扶手，所述扶手的表面设置有防滑垫。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过底板、污水处理箱、支撑腿、活动柱、升降柱、限位槽、限位块、固定块、滑槽、滑块、弹簧、支架和车轮的设置，使污水处理装置具有便于移动的优点，降低了工作人员的劳动强度，同时解决了传统的污水处理装置不便移动的问题。
2、本实用新型通过齿轮和螺纹杆的配合使用，可以对车轮进行转向，方便工作人员对污水处理装置的移动方向进行操控，通过挡板的使用，可以对污水处理箱进行限位和保护，防止污水处理箱在移动的过程中从底板的表面滑落，通过扶手和防滑垫的配合使用，增大扶手表面的摩擦力，方便工作人员对扶手进行抓取，对污水处理装置进行移动。
