摘要
本实用新型公开了一种医疗废水一体化处理装置，包括装置本体，装置本体内部从左到右依次设有第一隔板、第二隔板、第三隔板、第四隔板和第五隔板，且第一隔板、第二隔板、第三隔板、第四隔板和第五隔板将装置本体内部分为六个腔体，从左到右依次为过滤池、沉渣池、生化反应池、沉淀池、消毒池和检测池，过滤池左端固定设有医疗废水进口。本实用新型设计了一体化医疗废水处理装置，节省了构建单元的占地面积，且修建简单，使得成本降低，增加了处理装置的实用性。并且内部设有水管组，这样可以使得生化反应更完全，消毒池内部设有搅拌转筒，可使得废水与消毒剂的充分混合，这样保证了处理效率，提高了工作质量。
权利要求书

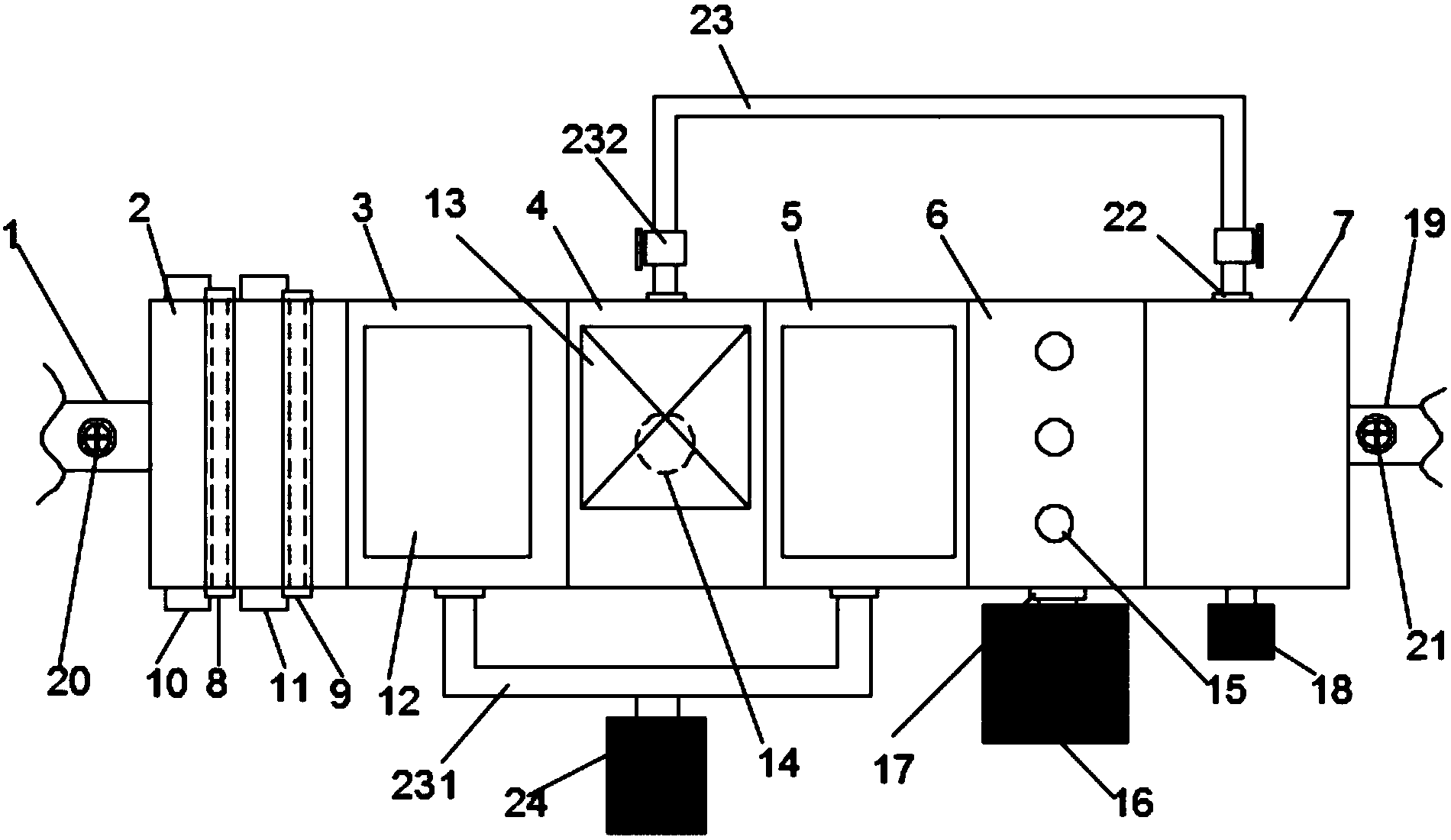

1.一种医疗废水一体化处理装置，包括装置本体，其特征在于：所述装置本体内部从左到右依次设有第一隔板(28)、第二隔板(29)、第三隔板(30)、第四隔板(31)和第五隔板(32)，且第一隔板(28)、第二隔板(29)、第三隔板(30)、第四隔板(31)和第五隔板(32)将装置本体内部分为六个腔体，从左到右依次为过滤池(2)、沉渣池(3)、生化反应池(4)、沉淀池(5)、消毒池(6)和检测池(7)，所述过滤池(2)左端固定设有医疗废水进口(1)，所述过滤池(2)内部设有第一过滤层(8)与第二过滤层(9)，且第一过滤层(8)与第二过滤层(9)上端贯穿过滤池(2)，所述过滤池(2)下端固定设有第一残渣出口(10)与第二残渣出口(11)，所述第一隔板(28)、第三隔板(30)和第五隔板(32)上端均设有通水孔(33)，所述沉渣池(3)下端设有沉渣出口(26)，所述第二隔板(29)与第四隔板(31)上端固定设有水管组(25)，且水管组(25)下表面均匀设有相错开的落水孔(251)，所述生化反应池(4)上端设有曝气机(13)，且曝气机(13)下方设有曝气孔(14)，所述沉淀池(5)下端设有沉泥出口(27)，所述沉渣出口(26)与沉泥出口(27)之间通过第二连接管(231)相连通，且第二连接管(231)中间部与吸泥泵(24)相连，所述消毒池(6)内部设有搅拌转筒(34)，所述搅拌转筒(34)前端设有电动机(16)，且搅拌转筒(34)与电动机(16)通过固定连接套(17)相连，所述消毒池(6)上端设有多个加料斗(15)，所述检测池(7)前端固定设有检测出水口(181)，且检测出水口(181)上设有检测水质装置(18)，所述检测池(7)以及生化反应池(4)下端之间通过固定块(22)与第一连接管(23)相连通，且第一连接管(23)两端均设有控制阀(232)，所述检测池(7)右端设有出水口(19)。
2.根据权利要求1所述的一种医疗废水一体化处理装置，其特征在于：所述沉渣池(3)与沉淀池(5)底部均设有斜板(301)，且沉渣池(3)与沉淀池(5)上端均设有玻璃窗(12)。
3.根据权利要求1所述的一种医疗废水一体化处理装置，其特征在于：所述医疗废水进口(1)上固定设有进水口止阀(20)，所述出水口(19)上固定设有出水口止阀(21)。
说明书
一种医疗废水一体化处理装置
技术领域
本实用新型涉及医疗废水处理装置设计技术领域，具体为一种医疗废水一体化处理装置。
背景技术
医院废水成分比较复杂，既含有医疗病原体废水，这部分污水中含有大量细菌、病毒、寄生虫卵和一些有毒有害物质。又含有门诊、病房生活废水，这部分污水与普通生活污水的性质大同小异，对医院废水的处理大多采用生活污水处理工艺，处理后加强了消毒处理，以除去大肠杆菌和病毒等有害细菌。如果不经过消毒、灭活等无害化处理，而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病。
目前，综合医疗废水处理常规的处理工艺都是采用“生物处理+消毒“，但现有的废水处理构筑物单元大多采用传统土建形式，构筑单元占地面积均较大，修建耗费时间较长，导致运行成本相应增加，且该工艺普遍存在着占地面积大，出水水质不稳定的缺陷，如果我们能设计一种医疗废水一体化处理，且增加出水质量的装置很是关键，为此我们提出一种医疗废水一体化处理装置用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种医疗废水一体化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗废水一体化处理装置，包括装置本体，所述装置本体内部从左到右依次设有第一隔板、第二隔板、第三隔板、第四隔板和第五隔板，且第一隔板、第二隔板、第三隔板、第四隔板和第五隔板将装置本体内部分为六个腔体，从左到右依次为过滤池、沉渣池、生化反应池、沉淀池、消毒池和检测池，所述过滤池左端固定设有医疗废水进口，所述过滤池内部设有第一过滤层与第二过滤层，且第一过滤层与第二过滤层上端贯穿过滤池，所述过滤池下端固定设有第一残渣出口与第二残渣出口，所述第一隔板、第三隔板和第五隔板上端均设有通水孔，所述沉渣池下端设有沉渣出口，所述第二隔板与第四隔板上端固定设有水管组，且水管组下表面均匀设有相错开的落水孔，所述生化反应池上端设有曝气机，且曝气机下方设有曝气孔，所述沉淀池下端设有沉泥出口，所述沉渣出口与沉泥出口之间通过第二连接管相连通，且第二连接管中间部与吸泥泵相连，所述消毒池内部设有搅拌转筒，所述搅拌转筒前端设有电动机，且搅拌转筒与电动机通过固定连接套相连，所述消毒池上端设有多个加料斗，所述检测池前端固定设有检测出水口，且检测出水口上设有检测水质装置，所述检测池以及生化反应池下端之间通过固定块与第一连接管相连通，且第一连接管两端均设有控制阀，所述检测池右端设有出水口。
优选的，所述沉渣池与沉淀池底部均设有斜板，且沉渣池与沉淀池上端均设有玻璃窗。
优选的，所述医疗废水进口上固定设有进水口止阀，所述出水口上固定设有出水口止阀。
与现有技术相比，本实用新型的有益效果是：本实用新型设计了一体化医疗废水处理装置，节省了构建单元的占地面积，且修建简单，使得成本降低，增加了处理装置的实用性。并且内部设有水管组，这样可以使得生化反应更完全，消毒池内部设有搅拌转筒，可使得废水与消毒剂的充分混合，这样保证了处理效率，提高了工作质量。
