申请日2018.04.01
公开(公告)日2018.12.28
IPC分类号C02F1/72; C02F101/30
摘要
本实用新型提供了一种超临界流体水氧化废水处理装置，所述超临界流体水氧化废水处理装置包括废水泵、氧化液泵、纯水泵，管式反应器，所述废水泵、氧化液泵、纯水泵均与预热器管接后接入所述管式反应器，所述废水泵、氧化液泵、纯水泵的输出口均接有单向阀，所述管式反应器的下端设有与所述管式反应器的内腔连通的冷却室。有益效果，本装置废水处理彻底，能充分将废水中的有机物氧化达到纯净的状态，排放后不会造成环境污染。
权利要求书
1.一种超临界流体水氧化废水处理装置，其特征在于，所述超临界流体水氧化废水处理装置包括废水泵(1)、氧化液泵(2)、纯水泵(3)，管式反应器(4)，所述废水泵(1)、氧化液泵(2)、纯水泵(3)均与预热器(5)管接后接入所述管式反应器(4)，所述废水泵(1)、氧化液泵(2)、纯水泵(3)的输出口均接有单向阀(6)，所述管式反应器(4)的下端设有与所述管式反应器(4)的内腔连通的冷却室(7)，所述冷却室(7)与冷却器(8)的输入端管接，所述冷却器(8)的输出端管接背压阀(9)后接入气体分离器(10)。
2.根据权利要求1所述一种超临界流体水氧化废水处理装置，其特征在于，所述预热器(5)的输入端设有手动阀(11)。
3.根据权利要求1所述一种超临界流体水氧化废水处理装置，其特征在于，所述预热器(5)的预热温度为500摄氏度。
4.根据权利要求1所述一种超临界流体水氧化废水处理装置，其特征在于，所述管式反应器(4)的入口设有第一测温器(12)，所述反应器上、中、下部分别设有第二测温器(13)、第三测温器(14)、第四测温器(15)，所述冷却器(8)的上、下部分别设有第五测温器(16)、第六测温器(17)。
5.根据权利要求1所述一种超临界流体水氧化废水处理装置，其特征在于，所述管式反应器(4)采用对开式加热炉加热升温，对开式加热炉分两段温控。
说明书
一种超临界流体水氧化废水处理装置
技术领域
本实用新型涉及废水处理设备，具体涉及一种超临界流体水氧化废水处理装置。
背景技术
工业废水中含有大量的有机物，利用氧化剂将废水中的有机物氧化，可以减少废水中有机物的成分。使得废水达标排放，减少对环境的污染。现有的技术需要提供一种利用水的超临界技术处理废水的新型装置。
发明内容
本实用新型克服背景技术的不足提供了一种超临界流体水氧化废水处理装置，本装置废水处理彻底，能充分将废水中的有机物氧化达到纯净的状态，排放后不会造成环境污染。

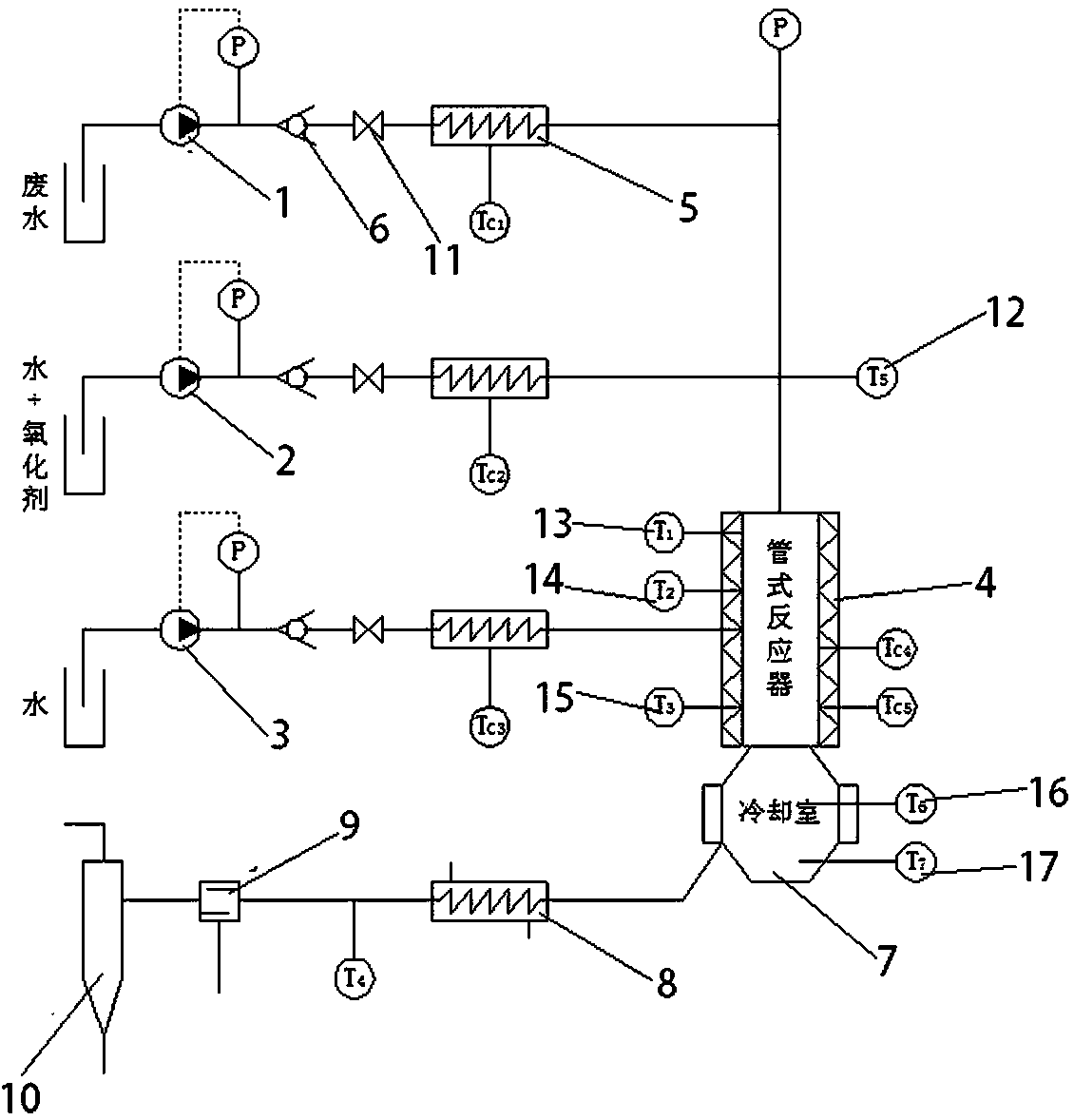

本实用新型提供了下述技术方案：一种超临界流体水氧化废水处理装置，所述超临界流体水氧化废水处理装置包括废水泵1、氧化液泵2、纯水泵3，管式反应器4，所述废水泵1、氧化液泵2、纯水泵3均与预热器5管接后接入所述管式反应器4，所述废水泵1、氧化液泵2、纯水泵3的输出口均接有单向阀6，所述管式反应器4的下端设有与所述管式反应器4的内腔连通的冷却室7，所述冷却室7与冷却器8的输入端管接，所述冷却器8的输出端管接背压阀9后接入气体分离器10。
所述预热器5的输入端设有手动阀11。
所述预热器5的预热温度为500摄氏度。
所述管式反应器4的入口设有第一测温器12，所述反应器上、中、下部分别设有第二测温器13、第三测温器14、第四测温器15，所述冷却器8的上、下部分别设有第五测温器16、第六测温器17。
所述管式反应器4采用对开式加热炉加热升温，对开式加热炉分两段温控。
本实用新型的有益效果：超临界水对有机物和氧气均是极好的溶剂，因此有机物的氧化可以在富氧的均一相中进行，反应不存在因需要相问转移而产生的限制。同时，400～600℃的高反应温度也使反应速度加快，可以在几秒的反应时间内，即可达到99%以上的破坏率。有机物在超临界水中进行的氧化反应。能充分将废水中的有机物氧化达到纯净的状态，排放后不会造成环境污染。
