申请日2018.04.01
公开(公告)日2018.12.07
IPC分类号C02F9/08
摘要
一种下水道污水处理装置，主要包括进水口和淤泥排出口，所述进水口的上方连接有输水管，且进水口的底部固定安装有装置主体，所述装置主体的内部和外部均设置有水泵，且外部的水泵上下两侧连接有输水管，并且设置在装置主体内部的水泵的右侧连接有吸水口，所述淤泥排出口的上方连接有淤泥管，且淤泥管的顶端通过安装头与吸收头相连接，所述第一格栅的表面设置有空槽。该下水道污水处理装置设置有输水管，且输水管的顶端呈“丄”形结构，可以使得将带有消毒水味道过滤后的污水重新从进水口的地方落入到整个装置的内部重新进行过滤和处理工作，也可以被回收利用。
权利要求书

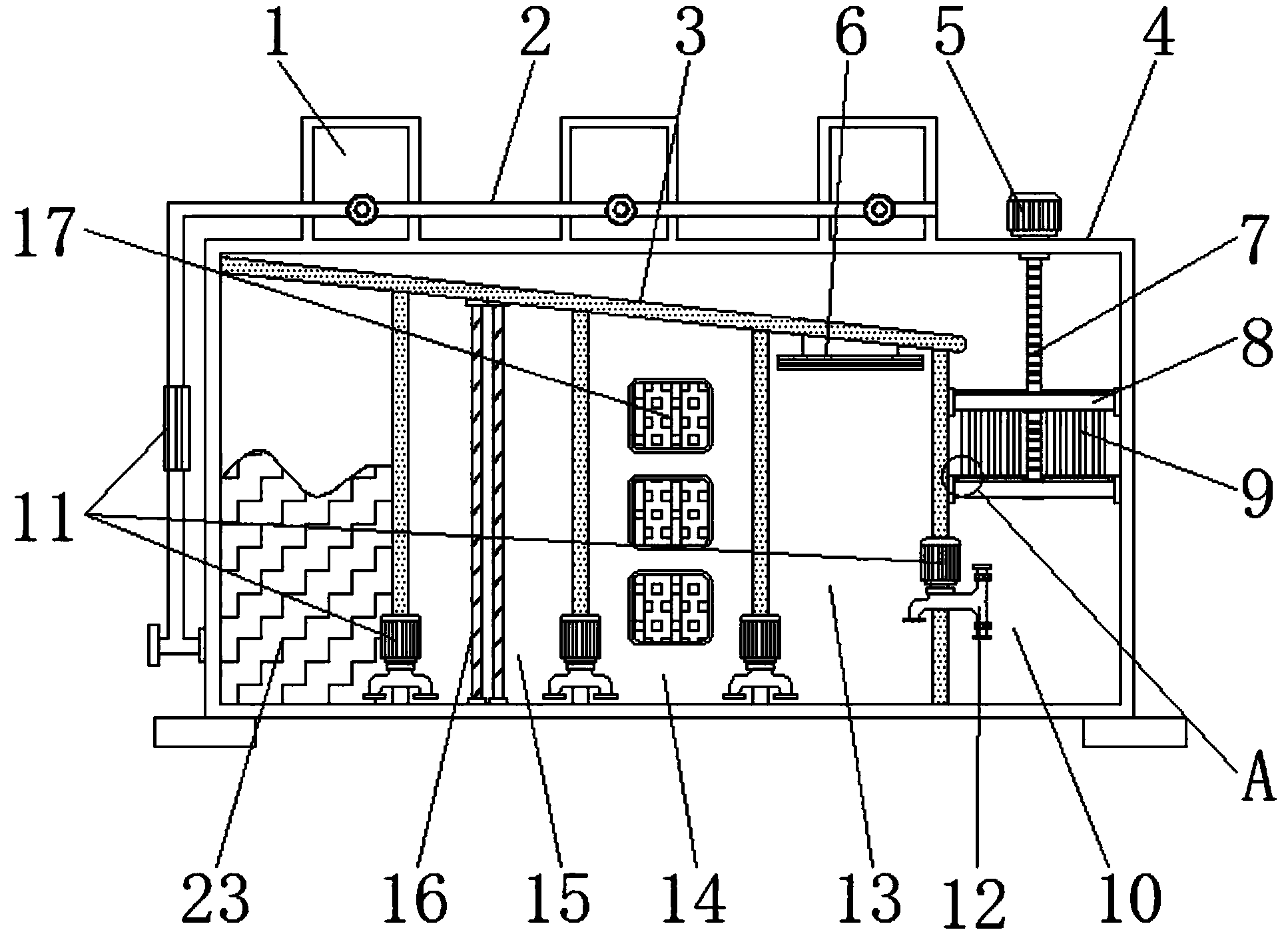

1.一种下水道污水处理装置，主要包括进水口(1)和淤泥排出口(19)，其特征在于：所述进水口(1)的上方连接有输水管(2)，且进水口(1)的底部固定安装有装置主体(4)，所述装置主体(4)的内部上方固定安装有导流板(3)，且装置主体(4)的右侧上方设置有电机(5)，并且电机(5)的底部通过旋转轴(7)与刮板(22)相连接，所述装置主体(4)内部由左向右依次设置有初级过滤室(10)、杀菌室(13)、化学反应室(14)、二次过滤室(15)和消毒室(23)，所述初级过滤室(10)的内部上方安装有第一格栅(8)，且第一格栅(8)的中间设置有刷头(9)，所述杀菌室(13)、化学反应室(14)和二次过滤室(15)的内部分别设置有杀菌灯(6)、药剂放置槽(17)和第二格栅(16)，所述装置主体(4)的内部和外部均设置有水泵(11)，且外部的水泵(11)上下两侧连接有输水管(2)，并且设置在装置主体(4)内部的水泵(11)的右侧连接有吸水口(12)，所述淤泥排出口(19)的上方连接有淤泥管(18)，且淤泥管(18)的顶端通过安装头(20)与吸收头(24)相连接，所述第一格栅(8)的表面设置有空槽(21)。
2.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述导流板(3)呈倾斜状安装在装置主体(4)的内部，且导流板(3)的上表面为光滑平面，并且导流板(3)的最右侧处于初级过滤室(10)的上方。
3.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述旋转轴(7)与刮板(22)之间为一体结构，且刮板(22)的顶端呈弯曲状结构，并且刮板(22)的顶端的底部分别与第一格栅(8)的边缘和上表面相互接触。
4.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述第一格栅(8)设置有两个，且其上方均贯穿有空槽(21)，同时空槽(21)呈扇形结构，并且空槽(21)的扇形结构的角度为30°，上下2个空槽(21)的位置相互对应。
5.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述刷头(9)的长度与2个第一格栅(8)之间的距离相等，且刷头(9)与底部的刮板(22)之间为一体结构。
6.根据权利要求1所述的一种下水道污水处理装置，其特征在于：所述吸收头(24)分别设置在初级过滤室(10)、杀菌室(13)、化学反应室(14)、二次过滤室(15)和消毒室(23)的底部，且吸收头(24)的直径小于初级过滤室(10)、杀菌室(13)、化学反应室(14)、二次过滤室(15)和消毒室(23)的内部宽度3cm。
说明书
一种下水道污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种下水道污水处理装置。
背景技术
下水道用污水处理装置是一种对下水道内部排出的污水进行处理，减少对污水的污染以及方便进行二次利用的效果，虽然现有市场上的污水处理装置的种类与数量众多，但其还是存在着一些问题。例如现有市场上的污水处理装置不能很好的对异味进行去除，不方便对淤泥进统一处理，以及不能很好的对格栅上方进行清理的问题。
实用新型内容
本实用新型的目的是：提供一种能够去除下水道异味且能对格栅上方的淤泥进行去除的污水处理装置。
本实用新型的技术方案是：一种下水道污水处理装置，主要包括进水口和淤泥排出口，所述进水口的上方连接有输水管，且进水口的底部固定安装有装置主体，所述装置主体的内部上方固定安装有导流板，且装置主体的右侧上方设置有电机，并且电机的底部通过旋转轴与刮板相连接，所述装置主体内部由左向右依次设置有初级过滤室、杀菌室、化学反应室、二次过滤室和消毒室，所述初级过滤室的内部上方安装有第一格栅，且第一格栅的中间设置有刷头，所述杀菌室、化学反应室和二次过滤室的内部分别设置有杀菌灯、药剂放置槽和第二格栅，所述装置主体的内部和外部均设置有水泵，且外部的水泵上下两侧连接有输水管，并且设置在装置主体内部的水泵的右侧连接有吸水口，所述淤泥排出口的上方连接有淤泥管，且淤泥管的顶端通过安装头与吸收头相连接，所述第一格栅的表面设置有空槽。
所述导流板呈倾斜状安装在装置主体的内部，且导流板的上表面为光滑平面，并且导流板的最右侧处于初级过滤室的上方。
所述旋转轴与刮板之间为一体结构，且刮板的顶端呈弯曲状结构，并且刮板的顶端的底部分别与第一格栅的边缘和上表面相互接触。
所述第一格栅设置有两个，且其上方均贯穿有空槽，同时空槽呈扇形结构，并且空槽的扇形结构的角度为30°，上下2个空槽的位置相互对应。
所述刷头的长度与2个第一格栅之间的距离相等，且刷头与底部的刮板之间为一体结构。
所述吸收头分别设置在初级过滤室、杀菌室、化学反应室、二次过滤室和消毒室的底部，且吸收头的直径小于初级过滤室、杀菌室、化学反应室、二次过滤室和消毒室的内部宽度3cm。
有益效果
1.设置有输水管，且输水管的顶端呈“丄”形结构，可以使得将带有消毒水味道过滤后的污水重新从进水口的地方落入到整个装置的内部重新进行过滤和处理工作，也可以被回收利用，同时由于消毒水的味道较大，可以很好的对污水产生的异味进行去除，由此便使得整个装置的附近不会存在大量的异味难以去除，初级过滤室、杀菌室、化学反应室和二次过滤室的底部均与安装头相互贯穿，由此将淤泥排出口与外界的泵体相互连接便可以很好的达到对整个装置内部的淤泥进行处理，间接的延长了整个装置的使用寿命，刮板的安装可以很好的对第一格栅上的淤泥进行刮取堆积处理，进而落入到初级过滤室的底部堆积，最后从淤泥排出口得以排出。
